3 | Beschreibung

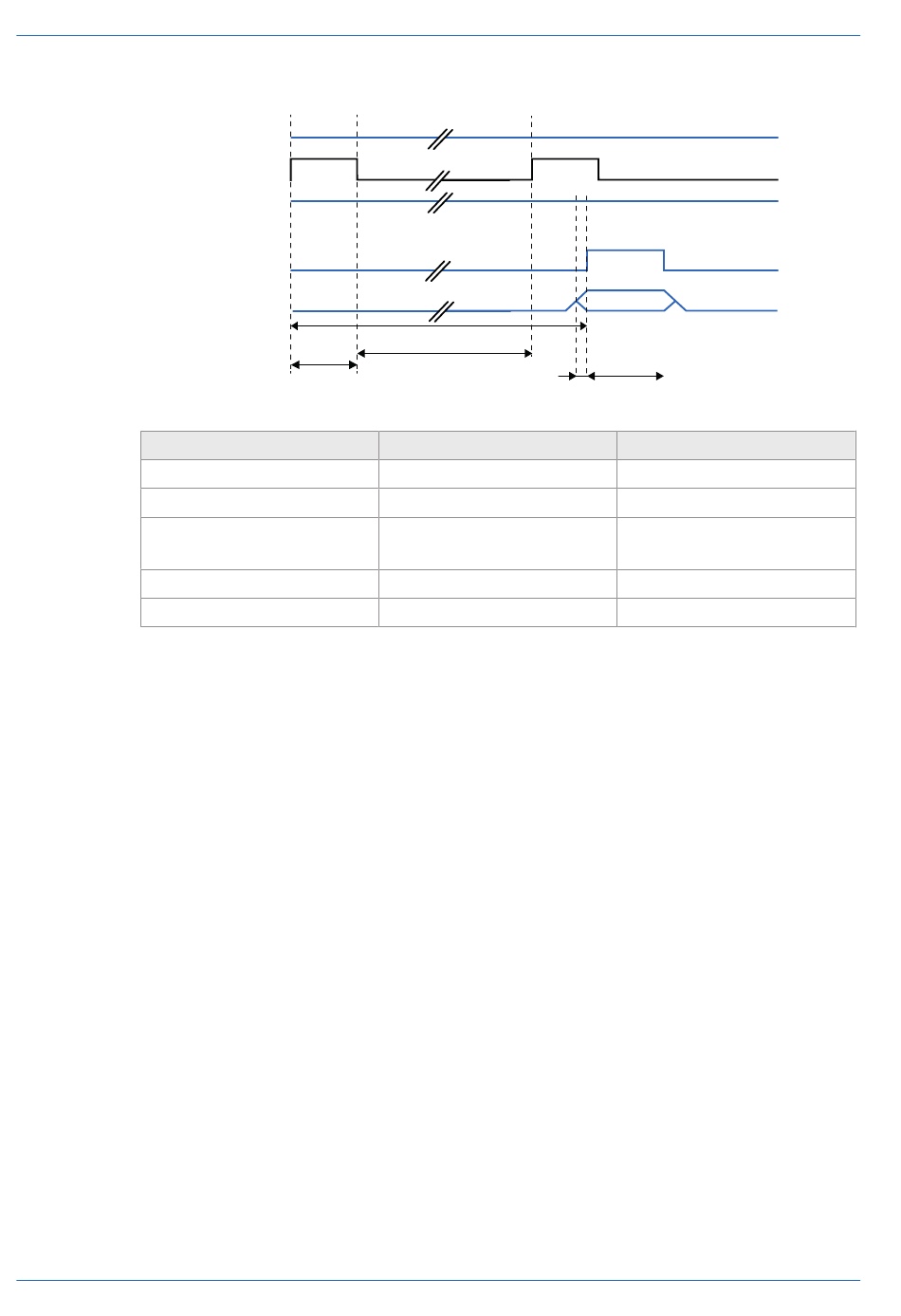

Timing für fortlaufende Bildaufnahme
Belichtungszeit
Bildtrigger erlaubt
Ergebnis gültig
Signal
Belichtungszeit (T2)
Bildaufnahme (T3)
Ausgabezeitpunkt; min / max
(T4)
Vorlauf Ergebnis (T5)
Haltezeit Ergebnis (T6)
Ist im Job die Fortlaufende Bildaufnahme eingestellt, erfolgt die Bildaufnahme, sobald die vor-
hergehende Bildaufnahme abgeschlossen ist. Das Signal Bildtrigger erlaubt ist dabei dauerhaft
aktiviert. Das Pass-Fail-Signal wird mit dem Ende der Bildauswertung geschaltet, frühestens je-
doch zum eingestellten Ausgabezeitpunkt. Sie erkennen diesen Zeitpunkt an einer steigenden
Flanke des Signals Ergebnis gültig.
12
Trigger
Pass/Fail
T2
min.
11 µs
18 ms
20 ms
10 µs
1 ms
Betriebsanleitung
T4
T3
T5 T6
max.
2 ms
20 ms
2 ms
1 s oder nächstes Ergebnis
