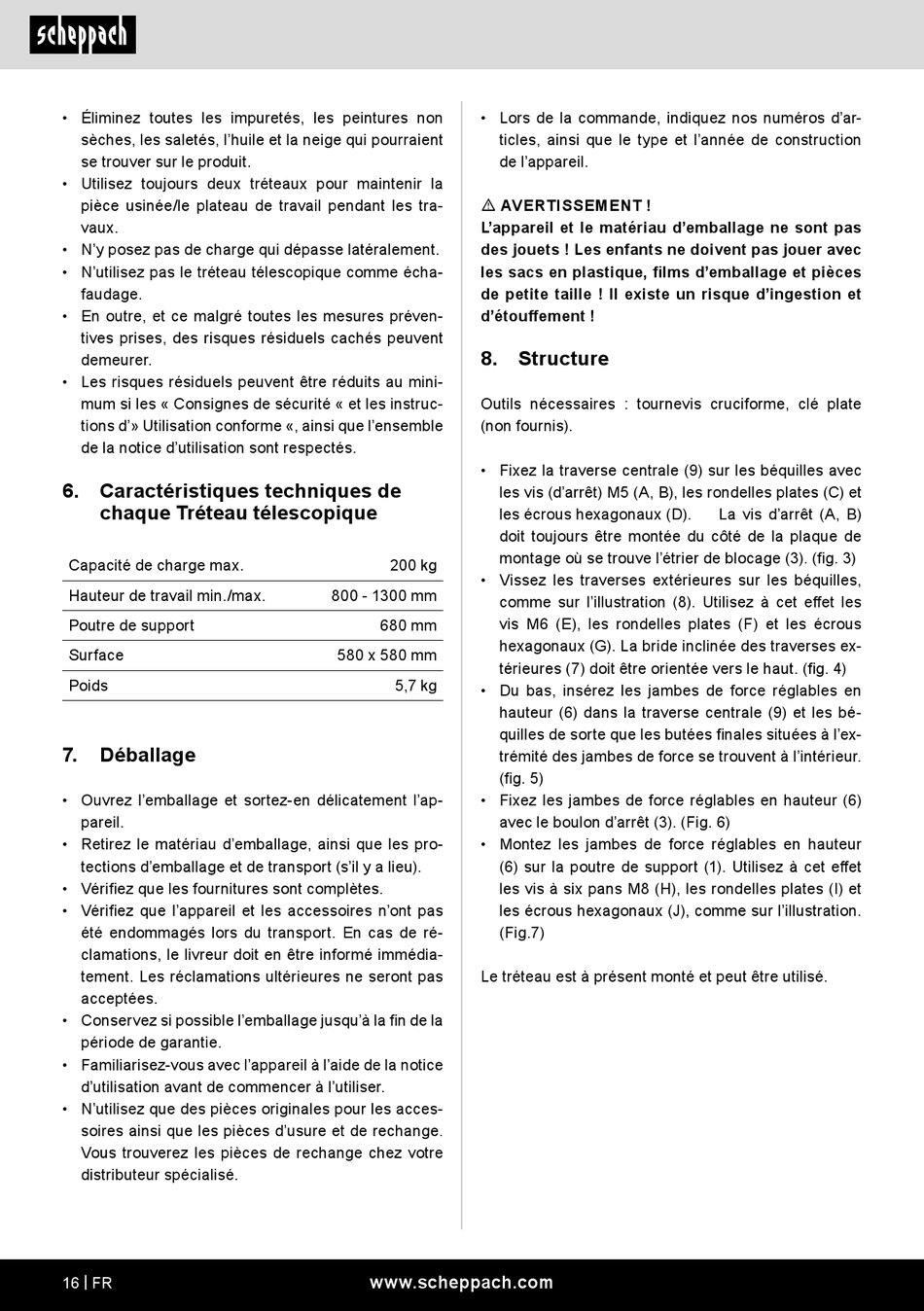

• Éliminez toutes les impuretés, les peintures non
sèches, les saletés, l'huile et la neige qui pourraient
se trouver sur le produit.
• Utilisez toujours deux tréteaux pour maintenir la
pièce usinée/le plateau de travail pendant les tra-
vaux.
• N'y posez pas de charge qui dépasse latéralement.
• N'utilisez pas le tréteau télescopique comme écha-
faudage.
• En outre, et ce malgré toutes les mesures préven-
tives prises, des risques résiduels cachés peuvent
demeurer.
• Les risques résiduels peuvent être réduits au mini-
mum si les « Consignes de sécurité « et les instruc-
tions d'» Utilisation conforme «, ainsi que l'ensemble
de la notice d'utilisation sont respectés.
6. Caractéristiques techniques de
chaque Tréteau télescopique
Capacité de charge max.
Hauteur de travail min./max.
Poutre de support
Surface
Poids
7.
Déballage
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
16 | FR
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m AVERTISSEMENT !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !
8. Structure
Outils nécessaires : tournevis cruciforme, clé plate
(non fournis).
• Fixez la traverse centrale (9) sur les béquilles avec
les vis (d'arrêt) M5 (A, B), les rondelles plates (C) et
les écrous hexagonaux (D).
doit toujours être montée du côté de la plaque de
montage où se trouve l'étrier de blocage (3). (fig. 3)
200 kg
• Vissez les traverses extérieures sur les béquilles,
800 - 1300 mm
comme sur l'illustration (8). Utilisez à cet effet les
vis M6 (E), les rondelles plates (F) et les écrous
680 mm
hexagonaux (G). La bride inclinée des traverses ex-
580 x 580 mm
térieures (7) doit être orientée vers le haut. (fig. 4)
5,7 kg
• Du bas, insérez les jambes de force réglables en
hauteur (6) dans la traverse centrale (9) et les bé-
quilles de sorte que les butées finales situées à l'ex-
trémité des jambes de force se trouvent à l'intérieur.
(fig. 5)
• Fixez les jambes de force réglables en hauteur (6)
avec le boulon d'arrêt (3). (Fig. 6)
• Montez les jambes de force réglables en hauteur
(6) sur la poutre de support (1). Utilisez à cet effet
les vis à six pans M8 (H), les rondelles plates (I) et
les écrous hexagonaux (J), comme sur l'illustration.
(Fig.7)
Le tréteau est à présent monté et peut être utilisé.
www.scheppach.com
La vis d'arrêt (A, B)
