Installation

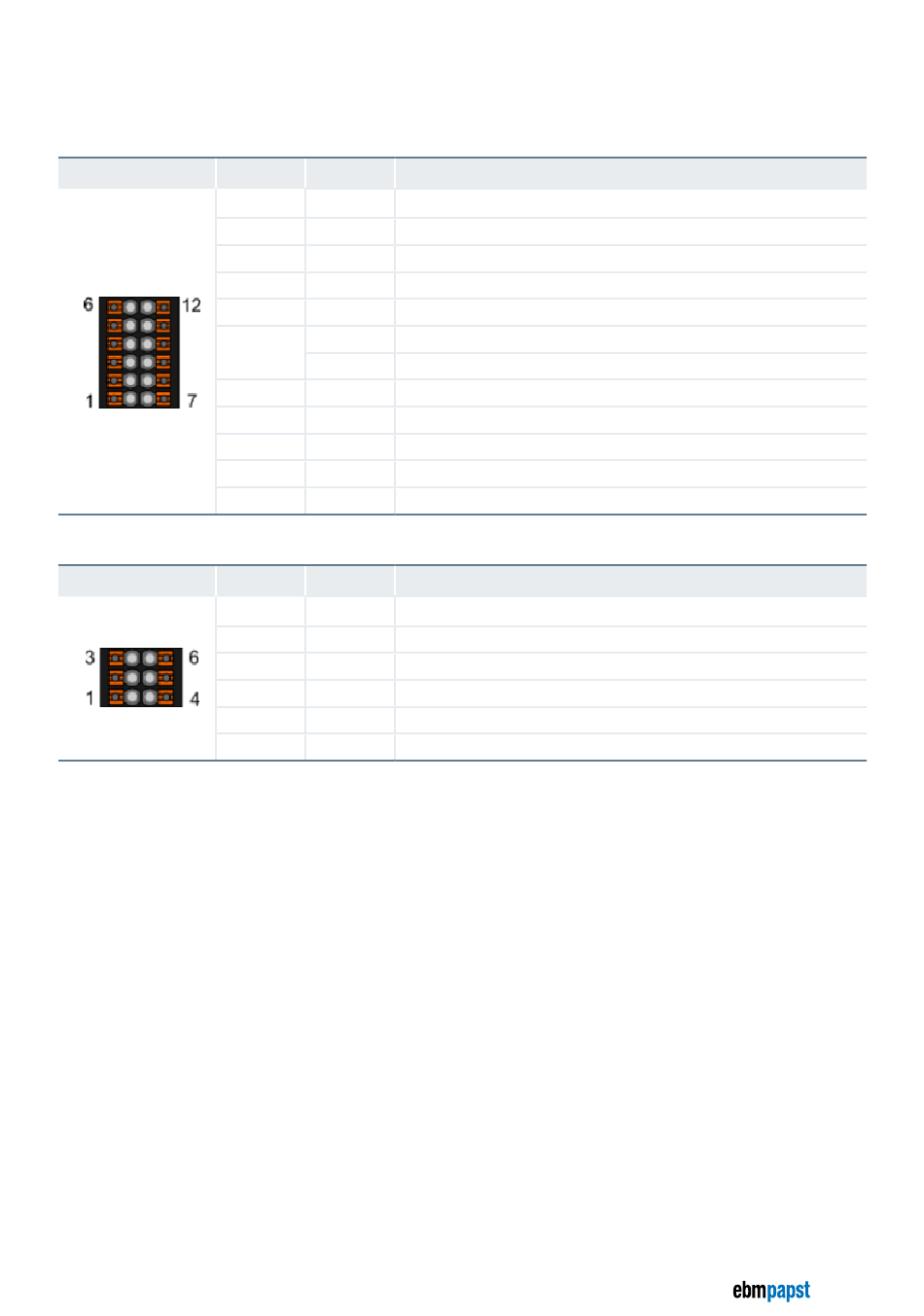

X3 - Digitale/ Analoge Ein- und Ausgänge, CAN
Stecker
Klemme
X4 - Digitale/ Analoge Ein- und Ausgänge
Stecker
Klemme
Artikel-Nr.: HAB 100177146 - 000 · GER · Änderung 1.1 ·Freigabe 2023-02-21
24/37
Signal
Beschreibung
X3.1
+Ue24V
X3. 2
+Ain0
X3. 3
Din0
X3. 4
Din1
X3. 5
Din2
X3. 6
Din3
X3. 7
GND
X3. 8
-Ain0
X3. 9
Dout0
X3. 10
CAN Hi
X3. 11
CAN Lo
X3. 12
CAN GND
Signal
Beschreibung
X4.1
Ain1
X4. 2
Din4
X4. 3
Din5
X4. 4
Din6
X4. 5
Dout1
X4. 6
Din7
Versorgungsspannung Elektronik
Analoger Eingang 0, Plus
Digitaler Eingang 0
Digitaler Eingang 1
Digitaler Eingang 2
Digitaler Eingang 3
Masse Elektronik
Analoger Eingang 0, Minus
Digitaler Ausgang 0
CAN High
CAN Low
Masse für CAN
Analoger Eingang 1
Digitaler Eingang 4
Digitaler Eingang 5
Digitaler Eingang 6
Digitaler Ausgang 1
Digitaler Eingang 7
Regelelektronik
Regelelektronik
VTD-60.XX-K5C-S
VTD-60.XX-K5C-S
