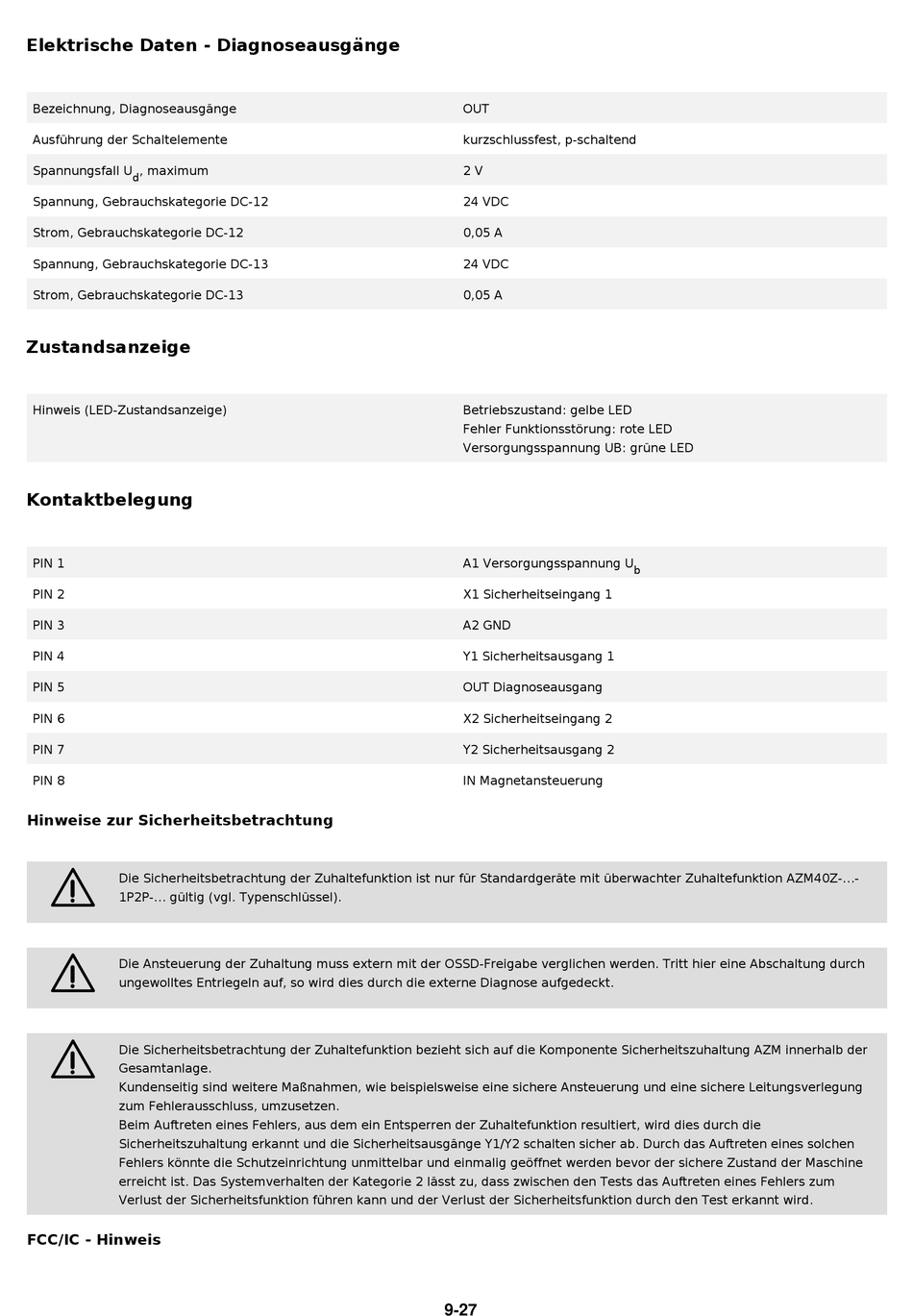

Elektrische Daten - Diagnoseausgänge
Bezeichnung, Diagnoseausgänge
Ausführung der Schaltelemente
Spannungsfall U
, maximum
d
Spannung, Gebrauchskategorie DC-12
Strom, Gebrauchskategorie DC-12
Spannung, Gebrauchskategorie DC-13
Strom, Gebrauchskategorie DC-13
Zustandsanzeige
Hinweis (LED-Zustandsanzeige)
Kontaktbelegung
PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
Hinweise zur Sicherheitsbetrachtung
2
Die Sicherheitsbetrachtung der Zuhaltefunktion ist nur für Standardgeräte mit überwachter Zuhaltefunktion AZM40Z-...-
1P2P-... gültig (vgl. Typenschlüssel).
2
Die Ansteuerung der Zuhaltung muss extern mit der OSSD-Freigabe verglichen werden. Tritt hier eine Abschaltung durch
ungewolltes Entriegeln auf, so wird dies durch die externe Diagnose aufgedeckt.
2
Die Sicherheitsbetrachtung der Zuhaltefunktion bezieht sich auf die Komponente Sicherheitszuhaltung AZM innerhalb der
Gesamtanlage.
Kundenseitig sind weitere Maßnahmen, wie beispielsweise eine sichere Ansteuerung und eine sichere Leitungsverlegung
zum Fehlerausschluss, umzusetzen.
Beim Auftreten eines Fehlers, aus dem ein Entsperren der Zuhaltefunktion resultiert, wird dies durch die
Sicherheitszuhaltung erkannt und die Sicherheitsausgänge Y1/Y2 schalten sicher ab. Durch das Auftreten eines solchen
Fehlers könnte die Schutzeinrichtung unmittelbar und einmalig geöffnet werden bevor der sichere Zustand der Maschine
erreicht ist. Das Systemverhalten der Kategorie 2 lässt zu, dass zwischen den Tests das Auftreten eines Fehlers zum
Verlust der Sicherheitsfunktion führen kann und der Verlust der Sicherheitsfunktion durch den Test erkannt wird.
FCC/IC - Hinweis
OUT
kurzschlussfest, p-schaltend
2 V
24 VDC
0,05 A
24 VDC
0,05 A
Betriebszustand: gelbe LED
Fehler Funktionsstörung: rote LED
Versorgungsspannung UB: grüne LED
A1 Versorgungsspannung U
X1 Sicherheitseingang 1
A2 GND
Y1 Sicherheitsausgang 1
OUT Diagnoseausgang
X2 Sicherheitseingang 2
Y2 Sicherheitsausgang 2
IN Magnetansteuerung
9-27
