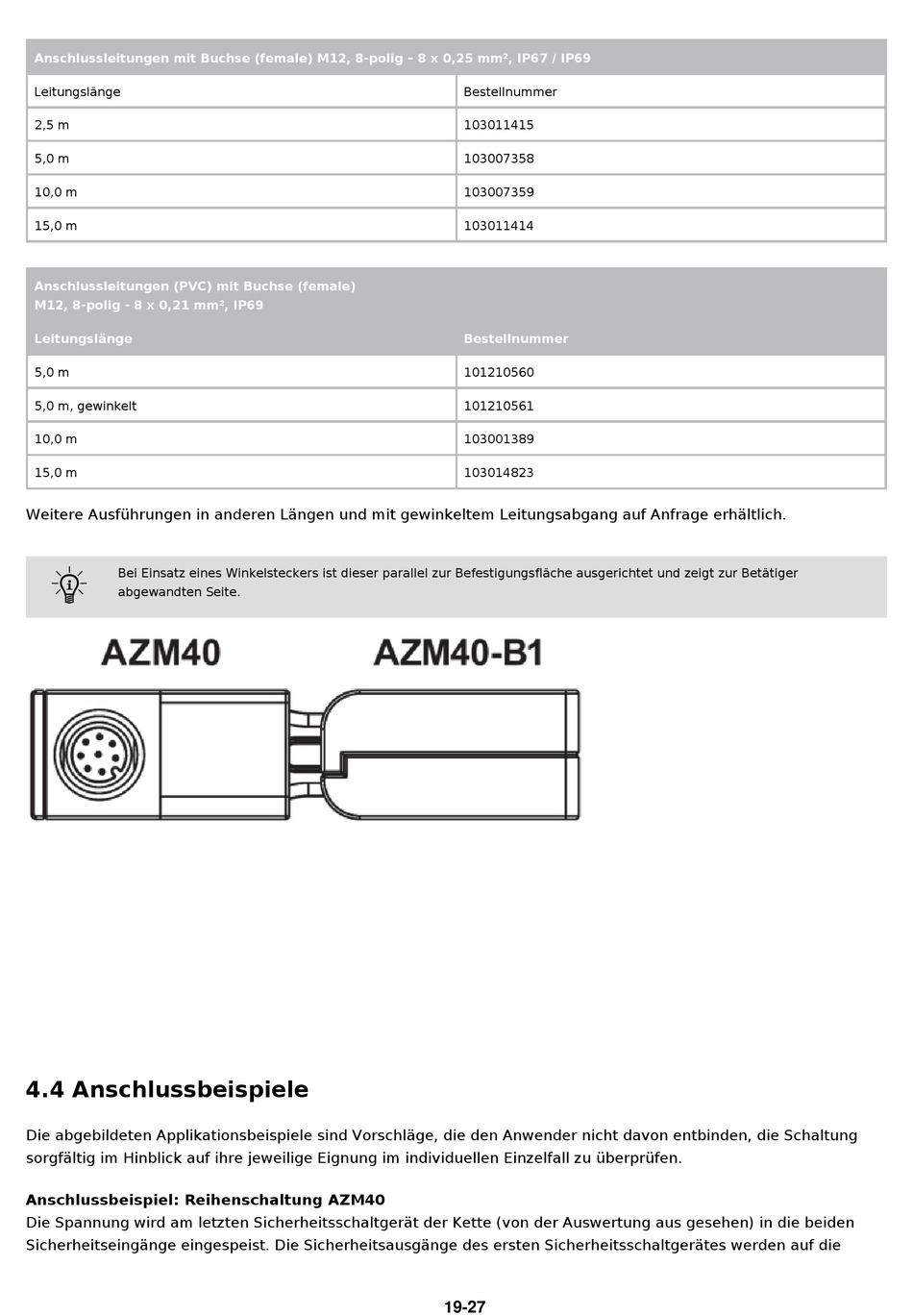

Anschlussleitungen mit Buchse (female) M12, 8-polig – 8 x 0,25 mm², IP67 / IP69
Leitungslänge
2,5 m
5,0 m
10,0 m
15,0 m
Anschlussleitungen (PVC) mit Buchse (female)
M12, 8-polig - 8 x 0,21 mm², IP69
Leitungslänge
5,0 m
5,0 m, gewinkelt
10,0 m
15,0 m
Weitere Ausführungen in anderen Längen und mit gewinkeltem Leitungsabgang auf Anfrage erhältlich.
F
Bei Einsatz eines Winkelsteckers ist dieser parallel zur Befestigungsfläche ausgerichtet und zeigt zur Betätiger
abgewandten Seite.
4.4 Anschlussbeispiele
Die abgebildeten Applikationsbeispiele sind Vorschläge, die den Anwender nicht davon entbinden, die Schaltung
sorgfältig im Hinblick auf ihre jeweilige Eignung im individuellen Einzelfall zu überprüfen.
Anschlussbeispiel: Reihenschaltung AZM40
Die Spannung wird am letzten Sicherheitsschaltgerät der Kette (von der Auswertung aus gesehen) in die beiden
Sicherheitseingänge eingespeist. Die Sicherheitsausgänge des ersten Sicherheitsschaltgerätes werden auf die
Bestellnummer
103011415
103007358
103007359
103011414
Bestellnummer
101210560
101210561
103001389
103014823
19-27
