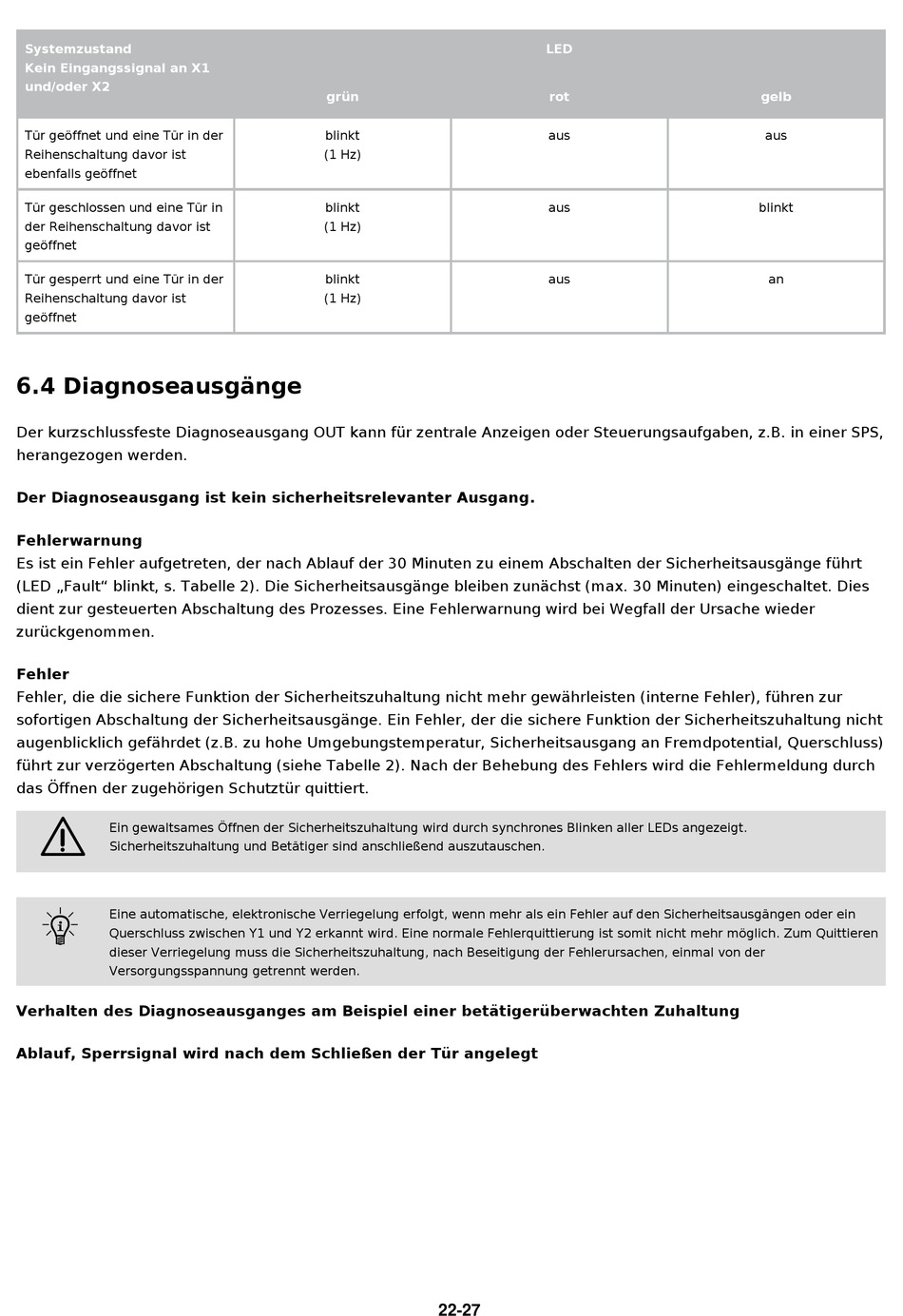

Systemzustand
Kein Eingangssignal an X1
und/oder X2
Tür geöffnet und eine Tür in der
Reihenschaltung davor ist
ebenfalls geöffnet
Tür geschlossen und eine Tür in
der Reihenschaltung davor ist
geöffnet
Tür gesperrt und eine Tür in der
Reihenschaltung davor ist
geöffnet
6.4 Diagnoseausgänge
Der kurzschlussfeste Diagnoseausgang OUT kann für zentrale Anzeigen oder Steuerungsaufgaben, z.B. in einer SPS,
herangezogen werden.
Der Diagnoseausgang ist kein sicherheitsrelevanter Ausgang.
Fehlerwarnung
Es ist ein Fehler aufgetreten, der nach Ablauf der 30 Minuten zu einem Abschalten der Sicherheitsausgänge führt
(LED „Fault" blinkt, s. Tabelle 2). Die Sicherheitsausgänge bleiben zunächst (max. 30 Minuten) eingeschaltet. Dies
dient zur gesteuerten Abschaltung des Prozesses. Eine Fehlerwarnung wird bei Wegfall der Ursache wieder
zurückgenommen.
Fehler
Fehler, die die sichere Funktion der Sicherheitszuhaltung nicht mehr gewährleisten (interne Fehler), führen zur
sofortigen Abschaltung der Sicherheitsausgänge. Ein Fehler, der die sichere Funktion der Sicherheitszuhaltung nicht
augenblicklich gefährdet (z.B. zu hohe Umgebungstemperatur, Sicherheitsausgang an Fremdpotential, Querschluss)
führt zur verzögerten Abschaltung (siehe Tabelle 2). Nach der Behebung des Fehlers wird die Fehlermeldung durch
das Öffnen der zugehörigen Schutztür quittiert.
2
Ein gewaltsames Öffnen der Sicherheitszuhaltung wird durch synchrones Blinken aller LEDs angezeigt.
Sicherheitszuhaltung und Betätiger sind anschließend auszutauschen.
F
Eine automatische, elektronische Verriegelung erfolgt, wenn mehr als ein Fehler auf den Sicherheitsausgängen oder ein
Querschluss zwischen Y1 und Y2 erkannt wird. Eine normale Fehlerquittierung ist somit nicht mehr möglich. Zum Quittieren
dieser Verriegelung muss die Sicherheitszuhaltung, nach Beseitigung der Fehlerursachen, einmal von der
Versorgungsspannung getrennt werden.
Verhalten des Diagnoseausganges am Beispiel einer betätigerüberwachten Zuhaltung
Ablauf, Sperrsignal wird nach dem Schließen der Tür angelegt
grün
blinkt
(1 Hz)
blinkt
(1 Hz)
blinkt
(1 Hz)
22-27
LED
rot
aus
aus
aus
gelb
aus
blinkt
an
