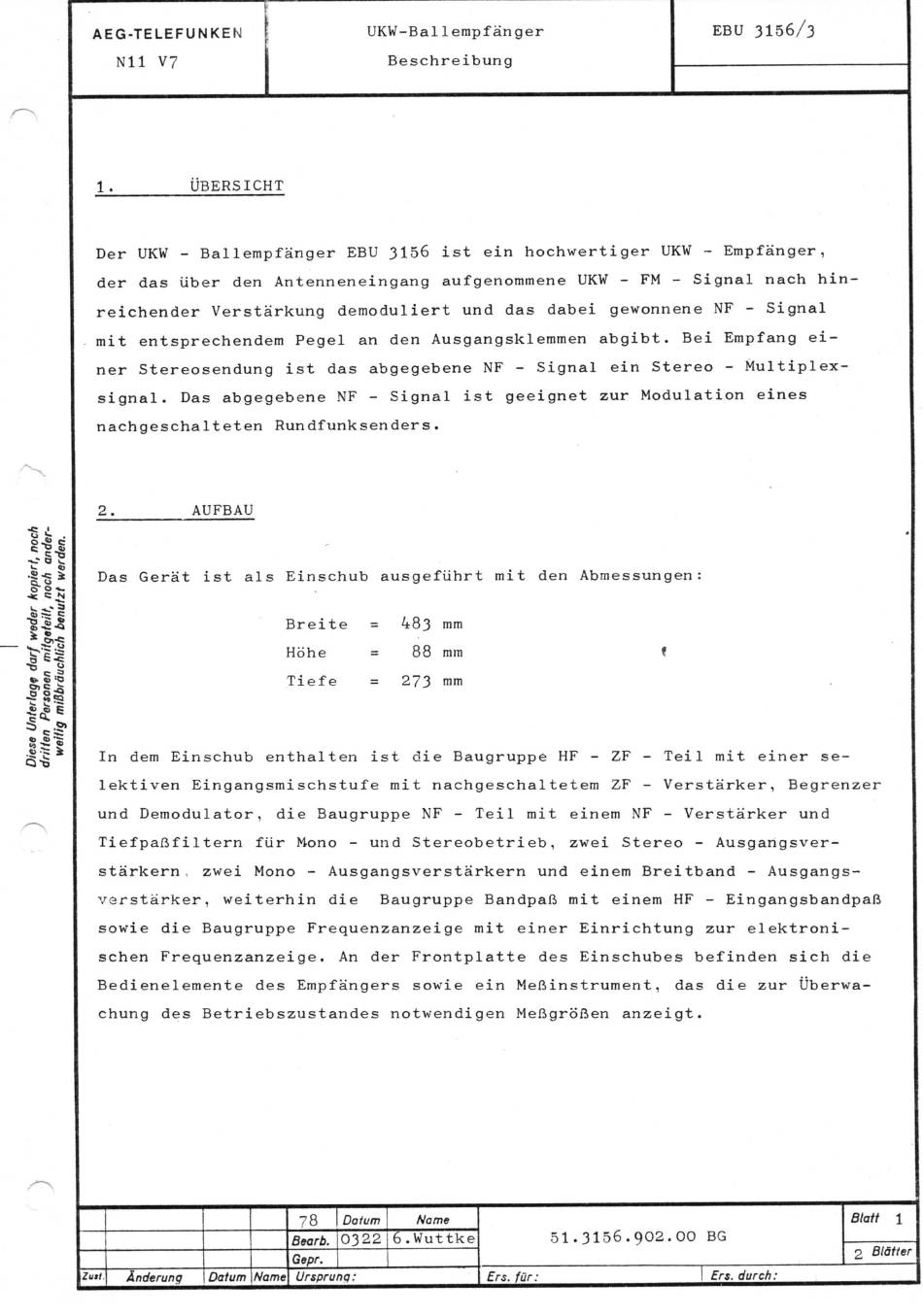

AEG-TELEFUNKEN
N11 V7
UKW-Ballempfänger
Beschreibung
EBU 3156 / 3
1.
ÜBERSICHT
Der UKW - Ballempfänger EBU 3156 ist ein hochwertiger UKW - Empfänger,
der das über den Antenneneingang aufgenommene UKW - FM - Signal nach hin-
reichender Verstärkung demoduliert und das dabei gewonnene NF - Signal
mit entsprechendem Pegel an den Ausgangsklemmen abgibt. Bei Empfang ei-
ner Stereosendung ist das abgegebene NF - Signal ein Stereo - Multiplex-
signal. Das abgegebene NF - Signal ist geeignet zur Modulation eines
nachgeschalteten Rundfunksenders.
2.
AUFBAU
Das Gerät ist als Einschub ausgeführt mit den Abmessungen:
Breite
=
483 mm
Höhe
=
88
mm
Tiefe
=
273 mm
In dem Einschub enthalten ist die Baugruppe HF - ZF - Teil mit einer se-
lektiven Eingangsmischstufe mit nachgeschaltetem ZF - Verstärker, Begrenzer
und Demodulator, die Baugruppe NF - Teil mit einem NF - Verstärker und
Tiefpaßfiltern für Mono - und Stereobetrieb, zwei Stereo - Ausgangsver-
stärkern. zwei Mono - Ausgangsverstärkern und einem Breitband - Ausgangs-
verstärker, weiterhin die
Baugruppe Bandpaß mit einem HF - Eingangsbandpaß
sowie die Baugruppe Frequenzanzeige mit einer Einrichtung zur elektroni-
schen Frequenzanzeige. An der Frontplatte des Einschubes befinden sich die
Bedienelemente des Empfängers sowie ein Meßinstrument, das die zur Überwa-
chung des Betriebszustandes notwendigen Meßgrößen anzeigt.
78
Datum
Name
Blatt
1
Beerb. 0322 6.Wuttke
Gepr.
Zu st
Änderung
Datum Name Ursprung:
51.3156.902.00 BG
Ers. für:
1 Ers. durch:
2 Blätter
