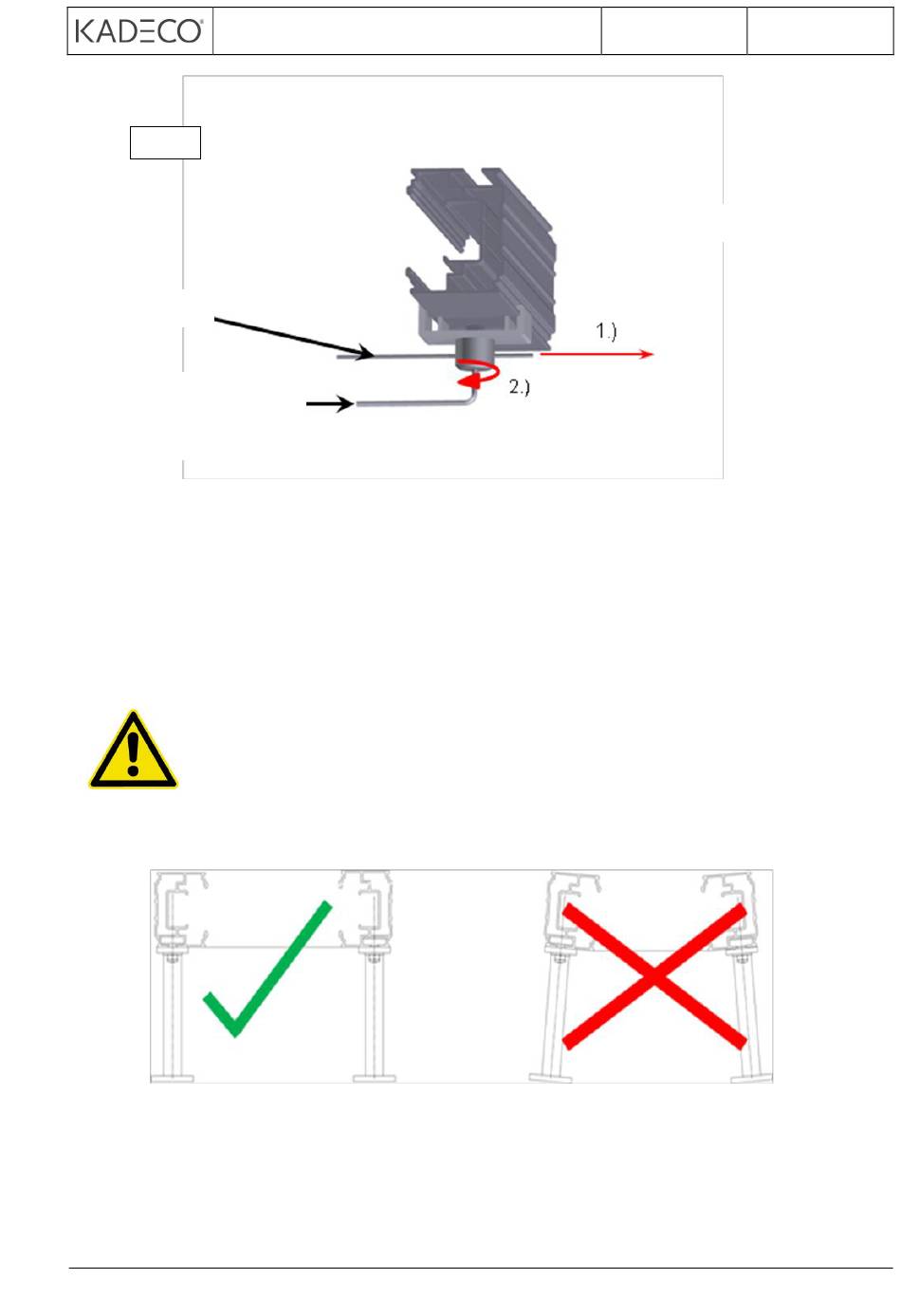

Drahtseil
Innensechskantschlüssel
SW 2,5
Befestigung des Drahtseilhalters
Der Drahtseilhalter wird zuerst in die richtige Position gebracht und mit Klemmschrauben
Befestigt. Bei der Montage der Drahtseilhalter ist unbedingt darauf zu achten, dass die
Seite mit der Madenschraube auf der Außenseite der Führungsschiene montiert wird.
Anschließen wird das Drahtseil in die Bohrung gesteckt (1.) und mit Hilfe eines
Gewindestifts befestigt (2.).
Das Drahtseil darf nur handfest gespannt werden, so dass es nicht
durchhängt. Es darf keinesfalls so fest gespannt werden, dass die
Führungsschienen selbst nach innen gezogen werden.
Danach wird das Drahtseil auf die gewünschte Länge gebracht. Hierzu benötigt man einen
Seitenschneider.
Dieser Vorgang wird dann auf der anderen Seite wiederholt.
(Bild 5.3)
