Inhaltszusammenfassung für Craftsman 55 12

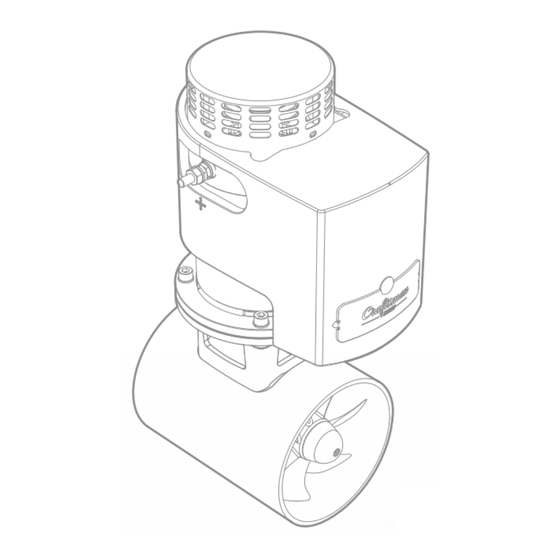

- Seite 1 Bugstrahlruder Bedienungsanleitung Crafted with craftsman marine Manovrieren...
-
Seite 2: Preface
Nachfolgend finden Sie eine Übersicht von Warnpunkten, welche in dieser Anleitung (nachfolgend Strahlruder genannt). Sie haben eine exzellente Wahl getroffen. Unser benutzt werden. Sicherheitserläuterungen nutzen dieses Symbol: Craftsman Marine Service Team wird Sie so gut wie möglich unterstützen, wenn Sie uns einmal brauchen. Achtung... -
Seite 3: Inhaltsverzeichnis
Wartung Mechanische Installation Wartung 1. Installation des Tunnels Elektrische Wartung 2. Einbau des Unterwassergetriebes Fehlerbehebung 3. Einbau des Elektromotors Elektrischer Schaltplan Für Bugstrahlruder 11524, 12512, 15024 and 17024 Elektrische Installation Warnung Vorbereitung Stromversorgung Batterie Leitungen Anschluss crafted with CRAFTSMAN MARINE... -
Seite 4: Einführung
Boot abweichen, abhängig von verschiedenen Parametern, wie das Design des Schiffsrumpfes, die ausgewählte Stromquelle, Typ des Tunnels, Verwendung von Schutzgittern am Ende des Tunnels, die Art der Verbindung des Tunnels zum Rumpf, etc. Ebenfalls hängt die Leistung natürlich auch von externen Einflüssen, wie Strömung, Windverhältnissen, etc. ab. crafted with CRAFTSMAN MARINE... -
Seite 5: Technische Daten
4.04 80 24 4.04 95 12 5.95 115 24 5.95 125 12 6.52 150 24 6.52 170 24 11.3 Alle Spezifikationen können ohne vorherige Mitteilung geändert werden. S2 = Maximale Einschaltzeit beträgt 2 min pro Stunde. crafted with CRAFTSMAN MARINE... - Seite 6 5. Unterwassergetriebe mit Dichtung 6. Propeller 7. Montagemutter des Propellers 8. Zinkanode 9. Schraube/Unterlegscheibe zur Befestigung der Zinkanode 10. Sechskant-Werkzeug (Länge 35cm) zur Befestigung des E-Motors an dem Flansch 11. Schrauben für Flansch/Getriebe Montage 12. Keil für Propeller crafted with CRAFTSMAN MARINE...
-
Seite 7: Tipps Für Einen Sicheren Gebrauch
5. Ihr Strahlruder ist ein „Unter Last“ startendes Gerät, daher ist es zwingend notwendig, ihn nur unter Wasser laufen zu lassen. 6. Achten Sie vor dem Start auf Schwimmer in der Nähe des Strahlruders. 7. Nutzen Sie immer Craftsman Marine Ersatzteile und Zubehör, damit die Kompatibilität gewährleistet ist. 8. Nutzen Sie immer ein CM Strahlruder-Bedienpanel. -
Seite 8: Mechanische Installation
Mechanische Installation 1. Installation des Tunnels Das Bugstrahlruder bringt, aufgrund des Hebelgesetzes, am vordersten Punkt des Bugs seine optimale Leistung. Es ist ebenfalls möglich, ein Heckstrahlruder in Kombination mit einem Bugstrahlruder einzusetzen. crafted with CRAFTSMAN MARINE... - Seite 9 Mechanische Installation Der Tunnel muss von allen Richtungen aus im rechten Winkel zur Bootsachse positioniert werden. Der Propeller darf nicht aus dem Tunnel hervorstehen crafted with CRAFTSMAN MARINE...
-
Seite 10: Blinde Verbindung
Fremdkörpern im Wasser, muss die Anzahl der Stäbe so gering wie möglich sein (maximal 3). Die Stäbe müssen trapezförmig sein und dürfen keine scharfen Kanten haben. Es wird ebenfalls angeraten, die Stäbe im rechten Winkel zur Richtung der Bugwelle anzubringen. crafted with CRAFTSMAN MARINE... - Seite 11 Notizen crafted with CRAFTSMAN MARINE...
- Seite 12 Schneiden Sie mit einem geeigneten Werkzeug den Rumpf auf, indem Sie die Markierungen als Schnittlinie nutzen. Der Tunnel kann nun eingesetzt werden. Je nach Materialart des Tunnels kann es mithilfe von Harz fixiert oder verschweißt werden. Beide Seiten müssen mit Zwei-Komponenten-Epoxydharz gestrichen werden. crafted with CRAFTSMAN MARINE...
-
Seite 13: Einbau Des Unterwassergetriebes
Schmieren Sie als nächstes die Propellerwelle und setzen Sie den Propeller auf. Stellen Sie sicher, dass in alle Richtungen ein Zwischenraum von mindestens 1,5mm zwischen Propellerflügel und Tunnelwand besteht. Fixieren Sie den Propeller mit der selbstsichernden Mutter, stecken Sie die Zinkanode auf das Ende der Propellerwelle auf und ziehen Sie diese fest an. crafted with CRAFTSMAN MARINE... -
Seite 14: Einbau Des Elektromotors
Setzten die den Elektromotor auf den Zwischenflansch. Drehen Sie den Propeller mit der Hand und stellen Sie sicher, dass er sich frei drehen kann. Fetten Sie die Schrauben leicht an und befestigen Sie den Motor auf dem Flansch. crafted with CRAFTSMAN MARINE... -
Seite 15: Für Bugstrahlruder 11524, 12512, 15024 And
Für Bugstrahlruder 11524, 12512, 15024 and 17024 Installieren Sie den mitgelieferten Öltank und füllen Sie ihn mit Öl, Typ EP90 Bringen Sie den Öltank +-50cm über der Wasserlinie an!Stellen Sie sicher, dass die Ölleitung ein konstantes Gefälle hat. crafted with CRAFTSMAN MARINE... -
Seite 16: Elektrische Installation
Um den Startstrom des Motors zu überstehen, muss eine träge Sicherung verwendet wählen Sie die Leitung sorgfältig aus (siehe Tabelle 2). werden. (siehe Tabelle 2) Verwenden Sie nur das richtige Werkzeug um die Anschlussklemmen festzuziehen. Montieren Sie die richtigen Kabelaugen an die Leitung, passend zu den Motoranschlussklemmen. crafted with CRAFTSMAN MARINE... - Seite 17 17-25 95 12 2 * 200 8-11 115 24 0-18 2 * 120 18-25 125 12 2 * 225 150 24 8-11 0-21 2 * 120 170 24 21-29 0-22 170 24 2 * 200 22-28 crafted with CRAFTSMAN MARINE...
-
Seite 18: Anschluss
Die Anschlussklemmen müssen fest angezogen sein, um lose Verbindungen zu vermeiden (max. Drehmoment von 11Nm). Beim Anschluss der Klemmen an den Motor, nutzen Sie zwei Schraubenschlüssel, um die Muttern zu kontern. Halten Sie den Schlüssel in dieser Position Max. 11 Nm crafted with CRAFTSMAN MARINE... -
Seite 19: Eigenschaften Des Bedienpanels
Schutz gegen dauerhaften Betrieb Das Strahlruder schaltet sich nach 2 Minuten Betrieb selbstständig aus. Die LED und der Summer werden aktiviert. Das Strahlruder wird NICHT nach 2 Minuten ausgeschaltet. Die LED und der Summer werden aktiviert. crafted with CRAFTSMAN MARINE... -
Seite 20: Anschluss Bedienpanele
Beim Anschluss von mehreren Strahlruder-Bedienpanels im Parallelbetrieb, nutzen Sie bitte die Craftsman Marine Strahlruder-Bedienpanel-Splitterkabel (Verzweigungsleitungen). Bei der Verwendung von Craftsman Marine Bedienpanels können eine beliebige Anzahl von diesen Panels parallel betrieben werden. Bitte überprüfen Sie das Strahlruder nach der Montage auf die korrekte Drehrichtung. - Seite 21 Anschluss Bedienpanele Bild 3 Bild 4 Anschluss des Strahlruder-Bedienpanels für Bug ODER Heck. crafted with CRAFTSMAN MARINE...
- Seite 22 Anschluss Bedienpanele Bild 5 Anschluss des Strahlruder-Bedienpanels für Bug UND Heck. crafted with CRAFTSMAN MARINE...
-
Seite 23: Beschreibung
Wenn Änderungen an den Dip-Schalter Einstellungen vorgenommen werden, muss das Bedienpanel AUS- und wieder EINGESCHALTET werden. Dip-Schalter Beschreibung Einstellung der Zeitverzögerung beim Drehrichtungswechsel (Backbord <-> Steuerbord) Einstellung für 2 Minuten Dauerbetrieb des Joysticks/ Druckknopf-Panels Einstellung für die automatische Ausschaltfunktion des Bedienpanels Werkseinstellung: Dip Schalter crafted with CRAFTSMAN MARINE... -
Seite 24: Dip-Schalter
Strahlruder ausgeschaltet. Die LED und der Summer werden aktiviert. Wenn der Joystick (oder die Druckknöpfe) für mehr als 2 Minuten dauerhaft betätigt werden, wird das Strahlruder NICHT ausgeschaltet. Die LED und der Summer werden aktiviert. crafted with CRAFTSMAN MARINE... - Seite 25 Wenn das Bedienpanel für mehr als 30 Minuten nicht benutzt wird, wird es automatisch ausgeschaltet. Wenn das Bedienpanel für mehr als 60 Minuten nicht benutzt wird, wird es automatisch ausgeschaltet. Wenn das Bedienpanel für mehr als 120 Minuten nicht benutzt wird, wird es automatisch ausgeschaltet. crafted with CRAFTSMAN MARINE...
-
Seite 26: Bedienung Des Bedienpanels
Drücken Sie die ON/OFF Taste um das Bedienpanel auszuschalten. Automatische Ausschaltung des Bedienpanels: Wenn die Einstellungen der Dip-Schalter 3 oder 4 geändert worden sind, wie es unter „Einstellungen“ beschrieben ist, wird das Bedienpanel automatisch je nach gewählter Einstellung nach 30min, 60min oder 120min ausgeschaltet. crafted with CRAFTSMAN MARINE... -
Seite 27: Bedienung Des Richtungsschalters
Wird das Strahlruder direkt danach wieder genutzt, wird es 3 Sekunden auf Maximum laufen, danach wird der Temperaturschalter den Motor wieder abschalten. Durch die erneute Freigabe und Betätigung des Richtungsschalters wird das Strahlruder erneut für 3 Sekunden aktiv. Dieser Vorgang kann wiederholt werden. crafted with CRAFTSMAN MARINE... -
Seite 28: Wartung
Wartung Wartung Es gibt keine Teile innerhalb des Strahlruders, die durch den Anwender gewartet werden dürfen, daher wenden Sie sich bei Problemen bitte an ihren Craftsman Marine Händler. Allerdings wird bei folgenden Teilen eine häufige Inspektion empfohlen: 1. Kohlebürsten 2. Zinkanode Empfohlene jährliche Wartung... -
Seite 29: Wartung
6. Befreien sie die Abdeckung des Motors von Staub. 7. Überprüfen Sie alle Kohlebürsten (4) auf Abnutzung, indem Sie deren Länge nachmessen. 8. Befreien Sie die Kohlebürsten von Staub und tauschen Sie diese bei einer Länge von weniger als 12mm aus. crafted with CRAFTSMAN MARINE... -
Seite 30: Fehlerbehebung
• Prüfen Sie, ob etwas den Propeller blockiert, z.B.: ein Stück Holz, Seil etc. Motor dreht zu schnell, gibt aber keinen Schub • Prüfen Sie, ob der Propeller beschädigt ist oder verloren wurde *In all diesen Fällen wird die Power LED auf dem Bedienfeld NICHT leuchten. Bild 1 crafted with CRAFTSMAN MARINE... -
Seite 31: Elektrischer Schaltplan
OUTPUT1(BLUE) THRUSTER OUTPUT2(WHITE) PTC(VIOLET) GND(BLACK) BATT+12/24V PANEL RLY-B RLY-A THERMAL SWITCH THRUSTER MOTOR Pin Steckerbelegung (5 polig): Pin1: rot = + Pol Bedienpanel Pin2: blau = Steuerstromleitung (A) Relai Pin3: weiß = Steuerstromleitung (B) Relai Pin4: lila = Thermofühlerleitung E- Motor Pin5: schwarz = - Pol, PE, GND. crafted with CRAFTSMAN MARINE... - Seite 32 marine...
