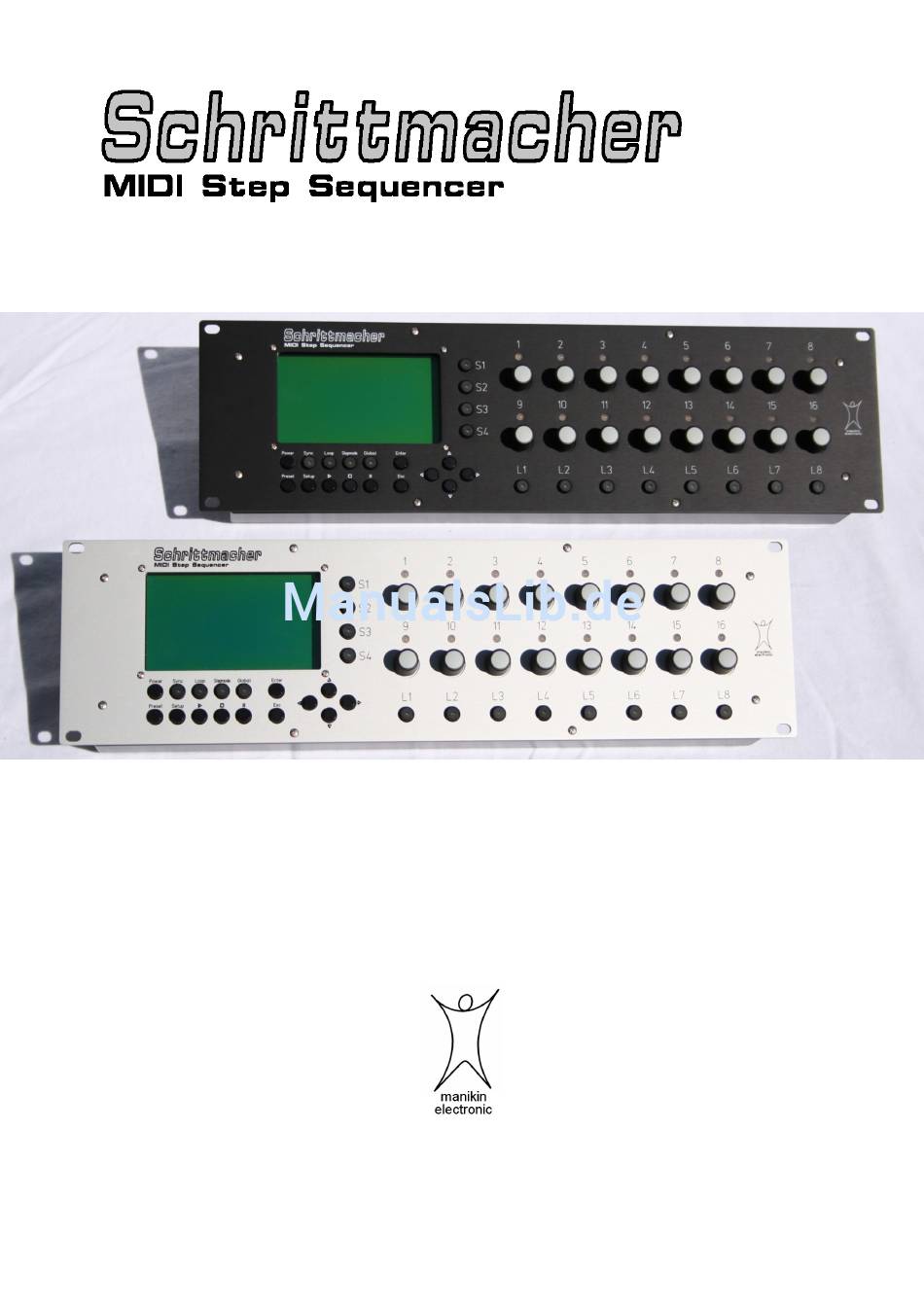

Inhaltszusammenfassung für Manikin electronic MIDI Step Sequencer
- Seite 1 Bedienungsanleitung OS V1.0d...
-
Seite 3: Vorwort
Vorwort Vielen Dank für den Kauf des Stepsequenzers Schrittmacher von Manikin Electronic. Der Schrittmacher erweitert Ihr Musikstudio um einen außergewöhnlich leistungsstarken Stepsequenzer. Er ermöglicht Ihnen das intuitive Erstellen von Sequenzen und Grooves. Experimentieren und entdecken Sie neue Möglichkeiten des Stepsequenzings. Wir wünschen Ihnen viel Spaß und musikalische Ideen bei der Arbeit mit Ihrem Schrittmacher. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort.........................1 Das Schrittmacher Entwicklungsteam..................1 Besonderer Dank gilt....................... 1 Inhaltsverzeichnis.......................2 Bedienelemente & Anschlüsse..................4 Vorderseite..........................4 Rückseite..........................5 Einführung........................6 Über dieses Handbuch......................6 Verwendete Symbole......................6 Kennzeichnung von Parametern..................6 Allgemeine Sicherheitshinweise....................7 Geeigneter Aufstellungsort....................7 Stromanschluss........................7 Betrieb..........................7 Pflege..........................7 Bestimmungsgemäße Verwendung..................7 Inbetriebnahme......................8 Lieferumfang........................... - Seite 5 ID............................16 Editierhilfen........................... 17 Add........................... 17 Rotate..........................17 Setup-Menü........................18 MIDI Settings........................18 Information..........................20 Preset-Menü.......................21 Load Preset........................... 21 Save Preset.......................... 22 Init Preset..........................23 Dump Preset......................... 23 Weitere Funktionen....................24 Preload Preset........................24 Sync............................24 Loop............................24 Stepmode..........................24 Global........................... 25 Aktualisieren der Betriebssoftware..................26 Produktunterstützung......................
-
Seite 6: Bedienelemente & Anschlüsse
Bedienelemente & Anschlüsse Vorderseite 1. Bildschirm 2. Sequenz-Tasten zur Auswahl des aktiven Sequenzbereichs 3. Endlos-Drehgeber mit LEDs zum Editieren der 16 Steps 4. Cursortasten 5. Line-Tasten zur Auswahl der aktiven Line 6. Power-Taste 7. Sync-, Loop- und Stepmode-Taste 8. Global-Taste 9. -
Seite 7: Rückseite
Rückseite 1. Netzanschluss-Buchse 2. Kontrast-Regler für den Bildschirm 3. MIDI-In-Buchse zum Empfang von MIDI-Daten 4. MIDI-Out-Buchse A, sendet MIDI-Daten 5. MIDI-Out-Buchse B, sendet MIDI-Daten Schrittmacher Bedienhandbuch... -
Seite 8: Einführung
Einführung Auch wenn Sie ein Profi im Umgang mit Studioequipment und Sequenzern sind, ist es sinnvoll dieses Bedienhandbuch bis zum Ende durchzulesen. Der Schrittmacher ist mit vielen neuen, noch nie in Hardware-Stepsequenzern implementierten Funktionen ausgestattet. Über dieses Handbuch Dieses Handbuch soll Ihnen den Einstieg im Umgang mit dem Schrittmacher erleichtern. Darüber hinaus gibt es auch dem erfahrenen Benutzer Hilfestellung sowie Tipps bei seiner täglichen Arbeit. -
Seite 9: Allgemeine Sicherheitshinweise
Pinsel. Benutzen Sie keinen Alkohol, Lösungsmittel oder ähnliche Chemikalien. Sie beschädigen damit die Oberflächen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zur Erzeugung und Verarbeitung von Steuersignalen nach der MIDI- Norm bestimmt. Weitergehende Verwendung ist nicht zulässig und schließt Gewährleistungs- ansprüche gegenüber Manikin Electronic aus. Schrittmacher Bedienhandbuch... -
Seite 10: Inbetriebnahme
Inbetriebnahme Lieferumfang Bitte prüfen Sie beim Auspacken, ob alle Teile vorhanden sind. Sollte etwas fehlen, wenden Sie sich bitte umgehend an Ihren Fachhändler. Zum Lieferumfang des Schrittmachers gehören: Der Schrittmacher, ein Netzkabel, dieses Bedienhandbuch. Wir empfehlen Ihnen, die Originalverpackung für weitere Transporte aufzubewahren. Aufstellung Stellen Sie den Schrittmacher auf eine saubere, glatte Unterlage. -
Seite 11: Grundlegende Bedienung
Grundlegende Bedienung Einschalten Drücken Sie zum Einschalten die Power-Taste. Nach dem Einschalten benötigt der Schrittmacher einige Sekunden, um sich zu initialisieren. Ausschalten Drücken Sie zum Ausschalten die Power-Taste und halten Sie diese gedrückt, bis sich das Gerät vom Netz getrennt hat. Die Ausschaltverzögerung von ca. 5 Sekunden soll ein unbeabsichtigtes Ausschalten verhindern. -
Seite 12: Arbeiten Mit Dem Schrittmacher
Arbeiten mit dem Schrittmacher Nach dem Einschalten ist ein initialisiertes Preset mit einer Note-Line geladen. Alle anderen Lines sind „Off“. Auf dem Bildschirm sehen Sie welche Line angewählt ist, den Presetnamen, den Abspielzustand, die Abspielgeschwindigkeit, die Werte der 16 Steps und die Line-Parameter. Auswahl einer Line Der Schrittmacher verfügt über 4 getrennte Sequenzbereiche, zwischen denen mit Hilfe der Sequenz- Tasten gewechselt werden kann. -
Seite 13: Editieren Der Line-Parameter
Zum Editieren der Line-Parameter müssen Sie zunächst die Enter-Taste drücken. Die LEDs der Drehgeber 1 und 9-12 werden daraufhin orange. Mit dem Drehgeber 1 kann unabhängig von der ausgewählten Line die Geschwindigkeit eingestellt werden. Die im unteren Drittel des Bildschirms angezeigten Line-Parameter lassen sich mit den Drehgebern 9-12 editieren. - Seite 14 Bei synchroner Verknüpfung werden die Parameter der Vel-Line vollständig ignoriert, nur die Werte der Steps werden benötigt. Jedem Step der Note-Line ist derselbe Step der Vel-Line zugeordnet. Ein Beispiel: Die Note-Line spielt wieder die ersten 3 Steps (vorwärts und mit konstantem Gate). Die Parameter der Vel-Line spielen keine Rolle.
-
Seite 15: Line-Parameter
Line-Parameter Ein wesentliches Merkmal des Schrittmachers ist es, dass jede der 32 zur Verfügung stehenden Lines frei konfiguriert werden kann. Dadurch läßt sich der Schrittmacher an unterschiedliche Arbeitsweisen anpassen und ermöglicht die Arbeit in vielen Musikstilen. Wie die Line-Parameter editiert werden, lesen Sie bitte im Abschnitt „Editieren der Line-Parameter“ auf Seite 10 nach. - Seite 16 Midi Sie können eine Tonfolge abwechselnd mit verschiedenen Klängen spielen, indem Sie den MIDI- Kanal einer Note-Line mit einer Midi-Line steuern. Auf diese Weise läßt sich eine Art Wavesequenzing realisieren. Mit den Steps der Midi-Line geben Sie dabei die MIDI-Kanäle (und somit die Klänge) an, auf denen gespielt werden soll.
-
Seite 17: Mode
Mode Mit dem Line-Parameter Mode stellen Sie den Abspielmodus einer Line ein. Folgende Modi sind möglich: -> Vorwärts <- Rückwärts <-> Ping Pong; erster und letzter Step wird einmal gespielt <=> Vorwärts / Rückwärts; erster und letzter Step wird zweimal gespielt Zufällig Der Line-Parameter Mode kann mit einer Mode-Line verknüpft und gesteuert werden. -
Seite 18: Midi
Die Line-Parameter Gate und Len beeinflussen die Notenausgabe wie folgt. Mit Gate wird der Abstand zwischen zwei Note On Ereignissen eingestellt. Mit Len wird der Abstand zwischen einem Note On und dem zugehörigen Note Off bestimmt. Abbildung 1 - Einfluß von Gate und Len auf die Notenausgabe Midi Mit dem Line-Parameter Midi legen Sie für eine Note- oder Ctrl-Line den MIDI-Ausgang und MIDI- Kanal fest. -
Seite 19: Editierhilfen
Editierhilfen Hinter den Line-Parametern folgen Editierhilfen, die Ihnen das Bearbeiten der Steps vereinfachen sollen. Auch hier erfolgen die Eingaben mit den Drehgebern, deren zugehörige LEDs orange leuchten. Mit Add können Sie alle Step-Werte einer Line gleichzeitig erhöhen bzw. verringern. Damit können Sie z.B. -
Seite 20: Setup-Menü
Setup-Menü Sofern sich der Schrittmacher im Stop- oder Pause-Zustand befindet, gelangt man durch Drücken der Setup-Taste in das Setup-Menü. Markieren Sie mit Hilfe der Cursortasten ▲ und ▼ oder Drehgeber 9 den gewünschten Menüpunkt. Durch Drücken der Enter-Taste oder von Drehgeber 9 wählen Sie den markierten Menüpunkt aus. - Seite 21 Damit alle Geräte in einem MIDI-Setup synchron zueinander arbeiten, muß eine MIDI-Clock erzeugt werden. Der Schrittmacher kann mit zwei verschiedenen Clockquellen arbeiten: Interne MIDI-Clock (Int): Der Schrittmacher ist Clockmaster im MIDI-Setup, d.h. er generiert Timing Clock-, Start-, Stop- und Continue-Signale, die am MIDI-Out A ausgegeben werden. Die Geschwindigkeit der Clock kann mit dem Parameter BPM eingestellt werden.
-
Seite 22: Information
Ctrl1 ... Ctrl8 Int, Pitch, Ch.Aft, 0 ... 120 Zur globalen Steuerung können Controller definiert werden. Dabei wird zwischen internen und externen Controllern unterschieden. Wird ein interner Controller (INT) definiert, so kann dieser lediglich vom entsprechenden Drehgeber im Global-Modus gesteuert werden. Um einen externen Controller zu definieren, muß... -
Seite 23: Preset-Menü
Preset-Menü Das Menü wird durch Drücken der Preset-Taste aufgerufen, sofern sich der Schrittmacher im Stop- oder Pause-Zustand befindet. Markieren Sie mit Hilfe der Cursortasten ▲ und ▼ oder Drehgeber 9 den gewünschten Menüpunkt. Durch Drücken der Enter-Taste oder von Drehgeber 9 wählen Sie den markierten Menüpunkt aus. -
Seite 24: Save Preset
Save Preset Die Funktion Save Preset ermöglicht das Speichern eines Presets in einem der 30 Speicherplätze. Das Speichern eines Presets erfolgt in zwei Arbeitsschritten: Sie können zu jedem Zeitpunkt das Speichern eines Preset durch Drücken der Esc- Taste abbrechen. Markieren Sie den Speicherplatz, in dem das Preset gespeichert werden soll, mit den Cursortasten ◄▲▼►... -
Seite 25: Init Preset
Init Preset Das aktuelle Preset kann initialisiert werden, um einen definierten Ausgangspunkt für neue Sequenzen zu haben. Beim Initialisieren eines Presets werden alle 4 Sequenzen mit allen Lines und Steps sowie die Midi-Settings in einen definierten Zustand versetzt: Line Wert Param Wert Bemerkungen... -
Seite 26: Weitere Funktionen
Weitere Funktionen Preload Preset Der Schrittmacher erlaubt es beim Abspielen einer Sequenz ein weiteres Preset zu laden und synchron zum globalen Sync-Takt zu starten. Dies ermöglicht den unmittelbaren Übergang zwischen zwei Presets. Drücken Sie hierzu die Preset-Taste während ein Preset gespielt wird. Die Auswahl des zu ladenden Presets erfolgt identisch zur Funktion „Load Preset“. -
Seite 27: Global
Global Der Global-Modus ermöglicht die Steuerung eines Presets auf einer höheren Ebene und nimmt einen zentralen Platz bei der Arbeit mit dem Schrittmacher ein. Auf dem Bildschirm sehen Sie neben der Information, dass der Global-Modus aktiv ist, den ausgewählten Sequenzbereich, den Abspiel-Zustand, die Geschwindigkeit, die Zustände der 8 globalen Controller und die 8 Lines des ausgewählten Sequenzbereichs. -
Seite 28: Aktualisieren Der Betriebssoftware
Betriebssoftware auch ein aktualisiertes Bedienhandbuch enthält. Haben Sie keinen Zugang zum Internet, so können Sie eine Diskette mit der aktuellen Softwareversion bei Ihrem Händler oder direkt bei Manikin Electronic erhalten. In unregelmäßigen Abständen bieten auch entsprechende Fachmagazine die aktuelle Betriebssoftware auf einer beigelegten CD-ROM an. - Seite 29 Wird der Dateitransfer abgebrochen oder tritt ein Fehler auf, wird auf dem Bildschirm eine Fehlermeldung ausgegeben. Drücken Sie die Esc-Taste und versuchen Sie es erneut. Unter Umständen kann es notwendig sein, die Geschwindigkeit Ihres Sequenzerprogramms zu reduzieren. Sollten weitere Versuche erfolglos sein, laden Sie die Datei sicherheitshalber erneut aus dem Internet bzw.
-
Seite 30: Produktunterstützung
Produktunterstützung Wenn Sie Fragen zu Ihrem Manikin Electronic-Produkt haben, gibt es vier Möglich-keiten, uns zu kontaktieren: 1 Schicken Sie uns eine Email. support@manikin-electronic.com 2 Senden Sie uns ein Telefax. +49 (0) 30 – 63 49 49 51 3 Schicken Sie uns einen Brief. -
Seite 31: Anhang
Anhang Zeit- und Takttabelle Der Schrittmacher arbeitet mit einer internen zeitlichen Auflösung von 96 ppq (Pulse pro Viertelnote). Die folgende Tabelle zeigt alle einstellbaren Werte für die zeitabhängigen Parameter: Gate, Len und Sync Base. 1/32T 1/32 (12) 1/16T 1/32. 1/16 (16) (18) (24) -
Seite 32: Technische Daten
Technische Daten Stromversorgung Nennspannung AC 110V-230V / 50Hz-60Hz (automatische Spannungsumschaltung) Maximale Stromaufnahme 0,8A Maximale Leistungsaufnahme 7,2W Anschluß Kaltgerätebuchse MIDI Anschlüsse MIDI In, 2x MIDI Out Maße und Gewichte Maße (Breite / Höhe / Tiefe) 482mm (19“) x 132mm (3HE) x 85mm Gesamtgewicht 2,5 kg Schrittmacher Bedienhandbuch... -
Seite 33: Other Standards (Rest Of World)
Manual, meets FCC requirements. Modifications not expressly approved by Manikin Electronic may void your authority, granted by the FCC, to use this product. 2. IMPORTANT: When connecting this product to accessories and/or another product use only high quality shielded cables. -
Seite 34: Midi Implementations Tabelle
MIDI Implementations Tabelle Date: 01.Feb.2004 Model: Schrittmacher Midi Implementation Chart Version: 1.0a Function ... Transmitted Recognized Remarks Basic Default 1 – 16 Channel Changed 1 – 16 1 – 16 Default Mode Massages Altered ********** Note 0 – 127 0 – 127 Number True Voice **********... -
Seite 35: Glossar
Glossar Aftertouch Die meisten modernen MIDI-Keyboards besitzen die Fähigkeit, Aftertouch-Meldungen zu erzeugen. Drückt man bei einem derartigen Keyboard eine bereits gehaltene Note fest hinunter, so generiert dieser „Nachdruck“ MIDI- Meldungen. Dies kann dazu verwendet werden, um dem Klangcharakter zusätzliche Ausdruckskraft (z.B. durch Vibrato) zu verleihen. - Seite 36 Note on / Note off Dies ist die wichtigste MIDI-Meldung. Sie bestimmt die Tonhöhe und die Anschlagstärke des erzeugten Tons. Der Zeitpunkt ihres Eintreffens ist zugleich der Startzeitpunkt des Tons. Die Tonhöhe ist das Resultat der gesendeten Notennummer. Diese liegt im Bereich von 0 bis 127. Die Anschlag- stärke (velocity) liegt im Bereich von 1 bis 127.
