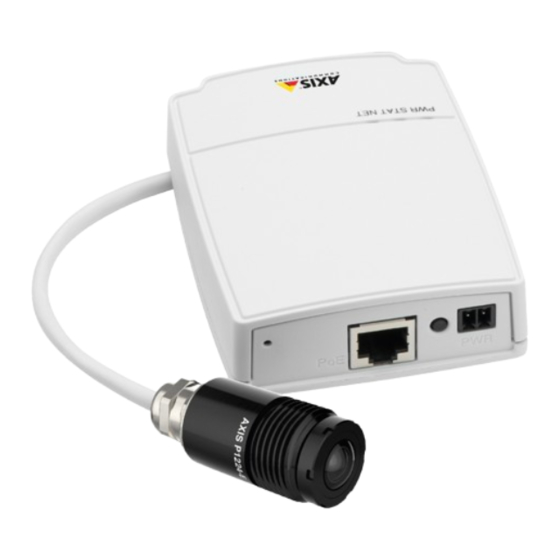

Product Type: Outdoor Mini HD Covert Pinhole Network Camera
Manufacturer Part Number: 0654-001
Model #: P1224-E
General Information
UPC: 07331021043206
•
UNSPSC: 46171610
•
Harmonization Code: 8525801000
•
Product Series: P12
•
HD Recording: Yes
•
Image Sensor Size: 1/4"
•
Related Links (Right click to open in new tab)
Visit the
0654-001 | P1224-E
View
over 1170 other Axis products
View list of all the
other manufacturers
# Require Multiple Quantities? Email us for Bulk Pricing
Scroll down to view the Axis 0654-001 | P1224-E Product Data Sheet
product page for detailed information
we carry
Inhaltsverzeichnis
Verwandte Anleitungen für Axis Communications P1224-E
Inhaltszusammenfassung für Axis Communications P1224-E
-
Seite 44: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Bitte lesen Sie diese Installationsanleitung sorgfältig durch, bevor Sie mit der Installation des Axis Produkts beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen müssen. • Lagern Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung. • Setzen Sie das Axis Produkt keinen Vibrationen, Erschütterungen oder starkem Druck aus. Installieren Sie das Produkt nicht an instabilen Halterungen oder instabilen oder vibrierenden Oberflächen oder Mauern, da dadurch das Produkt beschädigt werden könnte. -
Seite 45: Batteriewechsel
Batteriewechsel Dieses Axis-Produkt ist mit einer 3,0 V BR2032 oder CR2032 Lithium-Batterie als Stromversorgung für die interne Echtzeituhr (RTC) ausgestattet. Unter normalen Bedingungen hält die Batterie mindestens 5 Jahre. Bei entladener Batterie ist der Betrieb der Echtzeituhr nicht mehr ausreichend gewährleistet, so dass die Uhr bei jedem Systemstart zurückgesetzt wird. -
Seite 46: Installationsschritte
3. Installieren Sie die Hardware. Siehe Seite 52 4. Ihr Axis Produkt. Siehe Seite 60. Packungsinhalt Artikel Modelle/Varianten/Hinweise Netzwerkkamera Hauptgerät Optische Einheit AXIS P1204/AXIS P1214/AXIS P1214-E/AXIS P1224-E Anschlüsse 2-polige Netzklemmleiste 4-polige E/A Anschlussklemmleiste Montagezubehör Alle Varianten: Montageschiene AXIS P1204: Gerade Montagekonsole, Winkelkonsole, Abdeckung AXIS P1214/AXIS P1224-E: Montagekonsole AXIS P1214-E: Montagekonsole, Gehäuse für Montage im Freien... -
Seite 47: Übersicht Über Die Hardware
Seite 46 Die Serie AXIS P12 Installationsanleitung Übersicht über die Hardware Betriebsanzeige LED Hauptgerät Statusanzeige LED Für den Netzwerkanschluss siehe Seite 49 Netzwerkanzeige LED Steuertaste Einschub für SD Speicherkarte 10 Für den Stromanschluss siehe (microSD Karte) Seite 49 Für den Kameranschluss siehe 11 Montageschiene Seite 49 E/A Anschlussklemme siehe... - Seite 48 Die Serie AXIS P12 Installationsanleitung Seite 47 AXIS P1204 Optische AXIS P1214 AXIS P1214-E Einheit und Optische Einheit und Optische Einheit und beigefügtes Zubehör beigefügtes Zubehör beigefügtes Zubehör 12 AXIS P1204 Optische Einheit 16 AXIS P1214 Optische Einheit 13 Abdeckung 17 Montagekonsole 14 Gerade Montagekonsole 18 AXIS P1214-E Optische Einheit...
- Seite 49 Seite 48 Die Serie AXIS P12 Installationsanleitung AXIS P1224-E Optische Einheit und beigefügtes Zubehör 17 Montagekonsole 20 AXIS P1224-E Optische Einheit...
-
Seite 50: Anschlüsse
Die Serie AXIS P12 Installationsanleitung Seite 49 Anschlüsse Netzwerk - RJ45-Ethernetanschluss. Unterstützt PoE (Power over Ethernet, Klasse 2). Aufgrund der örtlichen Bestimmungen oder der Umgebungs- oder elektrischen Bedingungen, in denen das Produkt eingesetzt werden soll, kann ein abgeschirmtes Netzwerkkabel (STP) angeraten oder erforderlich sein. - Seite 51 Seite 50 Die Serie AXIS P12 Installationsanleitung Funktion Anschluss- Hinweise Spezifikationen nummer Eingang Digitaleingang - Zum Aktivieren mit dem 0 bis +40 V DC Massekontakt verbinden; zum Deaktivieren (Gleichstrom) schweben lassen (oder nicht anschließen). Ausgang Digitalausgang - Interne Verbindung mit Max.
- Seite 52 Die Serie AXIS P12 Installationsanleitung Seite 51 Kamera LED Anzeigen Farbe Anzeige Netzwerk Grün Konstant bei Anschluss an ein 100 MBit Netzwerk. Blinkt bei Netzwerkaktivität. Gelb Konstant bei Anschluss an ein 10 MBit Netzwerk. Blinkt bei Netzwerkaktivität. Leuchtet Keine Netzwerkverbindung. nicht Status Grün...
-
Seite 53: Installieren Sie Die Hardware
Seite 52 Die Serie AXIS P12 Installationsanleitung Installieren Sie die Hardware WICHTIG! - Das Gehäuse des Hauptgeräts ist nicht für den Einsatz im Freien zugelassen - das Produkt darf nur im geschlossenen Raum installiert werden. Notieren Sie die Seriennummer (S/N) auf dem Typenschild. Diese kann für die Installation notwendig sein. -
Seite 54: Axis P1204 Optische Einheit
Die Serie AXIS P12 Installationsanleitung Seite 53 AXIS P1204 Optische Einheit WICHTIG! - Das Gehäuse der optischen Einheit der AXIS P1204 ist nicht für den Einsatz im Freien zugelassen - das Produkt darf nur im geschlossenen Raum installiert werden. Das Gerät AXIS P1204 kann auf drei verschiedene Arten montiert werden: •... -
Seite 55: Installation Auf Oberfläche Im Winkel
Seite 54 Die Serie AXIS P12 Installationsanleitung Installation auf Oberfläche im Winkel Befestigen Sie die Winkelkonsole an der Wand oder Decke mittels Schrauben und Verschlüssen, die für das Wand-/Deckenmaterial geeignet sind. Stellen Sie sicher, dass die Konsole zu dem zu überwachenden Bereich weist. - Seite 56 Die Serie AXIS P12 Installationsanleitung Seite 55 Verdeckte Installation Bohren Sie ein Loch von 3 mm in Wand oder Decke. Ist das Material stärker als 1 mm, dann muss das Loch eventuell mit einem Halssenker erweitert werden. 2. Ziehen Sie die Schutzfolie von der Klebefläche und drücken Sie die gerade Montagekonsole an der Wand fest.
- Seite 57 Seite 56 Die Serie AXIS P12 Installationsanleitung AXIS P1214/AXIS P1224-E Optische Einheit WICHTIG! - Das Gehäuse der optischen Einheit der AXIS P1214 ist nicht für den Einsatz im Freien zugelassen - das Produkt darf nur im geschlossenen Raum installiert werden.
-
Seite 58: Axis P1214-E Optische Einheit
Die Serie AXIS P12 Installationsanleitung Seite 57 AXIS P1214-E Optische Einheit Die AXIS P1214-E kann ebenso montiert werden wie die AXIS P1214/AXIS P1224-E, siehe Anweisungen oben. Die AXIS P1214-E kann auch im mitgelieferten Gehäuse für Einsätze im Freien montiert werden. Die Kabel können durch die Wand direkt zum Gehäuse geführt werden oder durch eine der... - Seite 59 Seite 58 Die Serie AXIS P12 Installationsanleitung 3. Bohren Sie ein Loch durch die Wand oder entfernen Sie eine der Ausstanzungen in der Abdeckung. 4. Befestigen Sie die Platte an der Wand mittels Schrauben und Verschlüssen, die für das Wandmaterial geeignet sind. Stellen Sie sicher, dass die Kamera zu dem zu überwachenden Bereich weist.
- Seite 60 Die Serie AXIS P12 Installationsanleitung Seite 59 Schließen Sie die Kabel an Sie können zusätzlich externe E/A-Geräte, wie z. B. Alarmanlagen, anschließen. Siehe Seite 49 bezüglich Informationen zur Belegung der Anschlussklemmen. 2. Schließen Sie das Hauptgerät mittels eines abgeschirmten Netzwerkkabels an das Netzwerk an. 3.
-
Seite 61: Ihr Axis Produkt
Seite 60 Die Serie AXIS P12 Installationsanleitung Ihr Axis Produkt Verwenden Sie die Software von der Installations- und Verwaltungs-Software CD, um eine IP- Adresse zuzuweisen, das Passwort einzustellen und Zugang zum Videostrom zu erhalten. Die Live View Seite Die Live View Seite Ihres Produkts erscheint in Ihrem Browser. Klicken Sie auf Einrichten, um die Seiten zum Einrichten des Produkts zu öffnen. -
Seite 62: Zurücksetzen Auf Werkseinstellung
Die Serie AXIS P12 Installationsanleitung Seite 61 Zurücksetzen auf Werkseinstellung Sollte das Axis Produkt auf Werkseinstellung zurückgesetzt werden müssen, gehen Sie wie folgt vor: Vom Stromnetz trennen. 2. Halten Sie die Steuertaste gedrückt und schließen Sie den Netzstecker wieder an. 3.
