Verwandte Anleitungen für Axis Communications P12-Serie
Inhaltszusammenfassung für Axis Communications P12-Serie
- Seite 1 AXIS P12 Series AXIS P1244 Network Camera AXIS P1245 Network Camera AXIS P1254 Network Camera AXIS P1264 Network Camera AXIS P1265 Network Camera AXIS P1275 Network Camera Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
AXIS P12 Series Inhalt Über dieses Handbuch ........Produktübersicht . -
Seite 3: Über Dieses Handbuch
AXIS P12 Series Über dieses Handbuch Über dieses Handbuch Dieses Benutzerhandbuch beschreibt mehrere Produkte. Das bedeutet, dass Anweisungen enthalten sein können, die auf Ihr Produkt nicht zutreffen. -
Seite 4: Produktübersicht

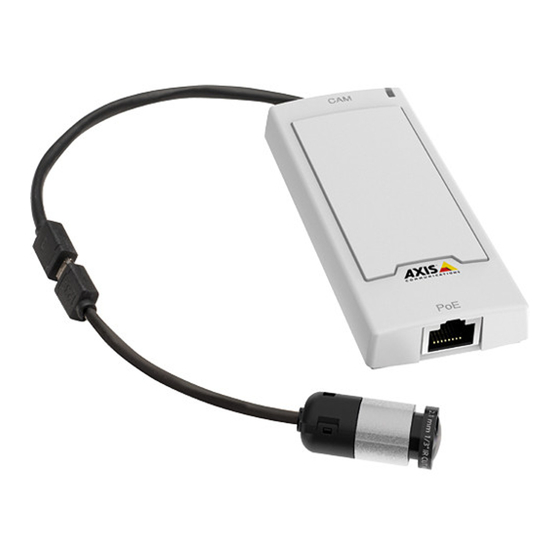

AXIS P12 Series Produktübersicht Produktübersicht AXIS P12 Mk II Main Unit Status-LED Steuertaste RJ12-Anschluss Netzwerk-Anschluss (PoE) Einschub für SD-Karte (microSD) Sensoreinheiten anschließen Wenn Sie eine Sensoreinheit an eine Haupteinheit anschließen, wird empfohlen, die Verbindung herzustellen, bevor die Haupteinheit eingeschaltet wird. Wenn Sie eine Sensoreinheit trennen und eine andere anschließen, muss die Haupteinheit neu gestartet werden. Das Kabel der Sensoreinheit kürzen Hinweis Dieses Kabel darf nur gekürzt werden. - Seite 5 AXIS P12 Series Produktübersicht Braun Weiß/Braun Nicht verwendet Nicht verwendet Weiß/Blau Blau HINWEIS HINWEIS HINWEIS Stellen Sie sicher, dass die richtige Reihenfolge der Adern erhalten bleibt und dass sich Kabel- und Steckerabschirmung berühren. 5. Führen Sie die Adern vollständig in einen abgeschirmten 6P6C RJ12-Stecker ein. 6.
-
Seite 6: Installation
AXIS P12 Series Installation Installation Rufen Sie zur Wiedergabe dieses Videos die Webversion dieses Dokuments auf. www.axis.com/products/online-manual/23363#t10170591_de Abgedeckte Montage von AXIS P1265 Rufen Sie zur Wiedergabe dieses Videos die Webversion dieses Dokuments auf. www.axis.com/products/online-manual/23363#t10170590_de Halterung für Massivdecken AXIS P1275... -
Seite 7: Das Gerät Im Netzwerk Ermitteln
AXIS P12 Series Das Gerät im Netzwerk ermitteln Das Gerät im Netzwerk ermitteln Mit AXIS IP Utility und AXIS Device Manager die Axis Geräte im Netzwerk ermitteln und ihnen unter Windows® IP-Adressen zuweisen. Beide Anwendungen sind kostenlos und können von axis.com/support heruntergeladen werden. Weitere Informationen zum Zuweisen von IP-Adressen finden Sie unter Zuweisen von IP-Adressen und Zugreifen auf das Gerät. -
Seite 8: Übersicht Über Die Webseite
AXIS P12 Series Das Gerät im Netzwerk ermitteln Rufen Sie zur Wiedergabe dieses Videos die Webversion dieses Dokuments auf. www.axis.com/products/online-manual/23363#t10098905_de Support-Tipp: Überprüfung der Kennwortsicherheit 1. Geben Sie ein Kennwort ein. Befolgen Sie die Anweisungen zum Erstellen sicherer Kennwörter. Siehe Sichere Kennwörter auf Seite 7 . - Seite 9 AXIS P12 Series Das Gerät im Netzwerk ermitteln Einstellungen umschalten Registerkarten für die Einstellungen...
-
Seite 10: Weitere Einstellungen
AXIS P12 Series Weitere Einstellungen Weitere Einstellungen Bildqualität Aufnahmemodi Die Wahl des Aufnahmemodus richtet sich nach den Anforderungen des Überwachungsszenarios an die Bildrate und die Auflösung. Weitere technische Angaben zu verfügbaren Aufnahmemodi finden Sie im entsprechenden Datenblatt unter axis.com. Auswählen des Belichtungsmodus Die Kamera verfügt über verschiedene Belichtungsmodusoptionen, welche die Blendenöffnung, Verschlusszeit und Verstärkung anpassen, um die Bildqualität für bestimmte Überwachungsszenen zu verbessern. - Seite 11 AXIS P12 Series Weitere Einstellungen • Bewegen Sie den Schieberegler Blur-noise trade-off (Balance zwischen Bewegungsunschärfe und Rauschen) zur Position Low motion blur (Bew.-Unschärfe). Hinweis Wenn Sie die Verstärkung erhöhen, verstärkt sich das Bildrauschen. • Stellen Sie unter Max shutter (Maximierte Verschlusszeit) eine kürzere Zeit und unter Max gain (Maximierte Verstärkung) einen höheren Wert ein.
- Seite 12 AXIS P12 Series Weitere Einstellungen 4. Wenn weiterhin Probleme auftreten, navigieren Sie zu Exposure (Belichtung) und passen Sie Exposure zone (Belichtungsbereich) an, um den ausgewählten Bereich abzudecken. Mehr über WDR und seine Einsatzmöglichkeiten erfahren Sie auf axis.com/web-articles/wdr. Überwachen Sie lange und schmale Bereiche Verwenden Sie das Corridor Format und erfassen Sie somit das Sichtfeld von langen und schmalen Räumen wie Treppenhäusern, Korridoren, Straßen und Tunneln besser.
-
Seite 13: Privatzonenmasken
AXIS P12 Series Weitere Einstellungen 1. Gehen Sie zu Einstellungen > System > Ausrichtung. 2. Klicken Sie auf 3. Passen Sie in der Live-Ansicht der Kamera Größe und Position des Rechtecks um den ausgewählten Bereich herum an, z. B. dort, wo die Gesichter von Passanten voraussichtlich erscheinen werden. Sie können die Pixelanzahl für jede Seite des Rechtecks (X und Y) sehen und entscheiden, ob die Werte für Ihre Anforderungen ausreichen. -
Seite 14: Overlays
AXIS P12 Series Weitere Einstellungen Rufen Sie zur Wiedergabe dieses Videos die Webversion dieses Dokuments auf. www.axis.com/products/online-manual/23363#t10106902_de So ändern Sie das Erscheinungsbild der Maske Overlays Overlays werden über den Videostream gelegt. Sie werden verwendet, um weitere Informationen wie etwa Zeitstempel anzuzeigen, oder auch beim Installieren und Konfigurieren des Produkts. -
Seite 15: Streaming Und Speicher
AXIS P12 Series Weitere Einstellungen 10. Wählen Sie aus der Liste mit Aktionen die Option Use overlay text (Overlay-Text verwenden) aus. 11. Wählen Sie einen Sichtbereich aus. 12. Geben Sie „Bewegung erkannt“ ein. 13. Legen Sie die Dauer fest. 14. Klicken Sie auf Save (Speichern). Streaming und Speicher Bitratensteuerung Mit der Bitratensteuerung können Sie die Bandbreitennutzung Ihres Videostreams verwalten. - Seite 16 AXIS P12 Series Weitere Einstellungen Average bitrate (Durchschnittliche Bitrate) (ABR) Bei durchschnittlicher Bitrate wird die Bitrate automatisch über einen längeren Zeitraum angepasst. Dadurch können Sie das angegebene Ziel erfüllen und die beste Videoqualität auf Grundlage Ihres verfügbaren Speichers bereitstellen. Im Vergleich zu statischen Szenen ist die Bitrate in Szenen mit viel Aktivität höher.
- Seite 17 AXIS P12 Series Weitere Einstellungen Um für das menschliche Auge Videobewegung darzustellen, muss die Bildrate mindestens 16 Bilder pro Sekunde betragen. Video wird bei 30 (NTSC) oder 25 (PAL) Bildern pro Sekunde als vollbewegt wahrgenommen. Ein Videostream des Typs Motion JPEG erfordert erhebliche Bandbreite, liefert jedoch ausgezeichnete Bildqualität und ermöglicht Zugriff auf jedes einzelne Bild des Videostreams.
-
Seite 18: Ereignisse
AXIS P12 Series Weitere Einstellungen Video ansehen 1. Klicken Sie auf Storage > Go to recordings (Speicher > Zu Aufzeichnungen gehen). 2. Eine Aufzeichnung aus der Liste wählen und es wird automatisch abgespielt. Ereignisse Regeln und Benachrichtigungen einrichten Regeln werden erstellt, damit das Gerät beim Auftreten bestimmter Ereignisse eine Aktion ausführt. Eine Regel besteht aus Bedingungen und Aktionen. - Seite 19 AXIS P12 Series Weitere Einstellungen 3. Stellen Sie sicher, dass die Anwendung gemäß Ihren Ansprüchen eingerichtet ist. Falls Sie Hilfe benötigen, konsultieren Sie bitte das Benutzerhandbuch für AXIS Video Motion Detection 4 Eine Regel erstellen: 1. Gehen Sie auf Settings > System > Events (Einstellungen > System > Ereignisse) und fügen Sie eine Regel hinzu. 2.
-
Seite 20: Anwendungen
AXIS P12 Series Weitere Einstellungen 5. Wählen Sie einen Empfänger aus der Liste oder rufen Sie Recipients (Empfänger) auf, um einen neuen Empfänger zu erstellen. Klicken Sie zum Erstellen eines neuen Benutzers auf . Klicken Sie auf , um einen vorhandenen Empfänger zu kopieren. - Seite 21 AXIS P12 Series Weitere Einstellungen AXIS People Counter Die Analyseanwendung AXIS People Counter kann auf einer Netzwerk-Kameras installiert werden. Mithilfe der Anwendung kann gezählt werden, wie viele Personen einen Eingang passieren, in welche Richtung sie gehen und ob in einem vordefinierten Intervall mehrere Personen vorbeigehen.
-
Seite 22: Fehlerbehebung
Wichtig Vorkonfigurierte und angepasste Einstellungen werden beim Aktualisieren der Firmware gespeichert (vorausgesetzt die Funktionen sind als Teil der neuen Firmware verfügbar). Dies wird von Axis Communications AB jedoch nicht garantiert. Wichtig Sicherstellen, dass das Produkt während des Aktualisierens an die Stromversorgung angeschlossen ist. -
Seite 23: Technische Probleme, Hinweise Und Lösungen
AXIS P12 Series Fehlerbehebung AXIS Device Manager kann für mehrere Aktualisierungen verwendet werden. Weitere Informationen dazu finden Sie auf axis.com/products/axis-device-manager. Rufen Sie zur Wiedergabe dieses Videos die Webversion dieses Dokuments auf. www.axis.com/products/online-manual/23363#t10095327_de So aktualisieren Sie die Firmware 1. Die Firmware können Sie kostenlos unter axis.com/support/firmware auf Ihren Rechner herunterladen. 2. -
Seite 24: Leistungsaspekte
AXIS P12 Series Fehlerbehebung Vom Browser kein Zugriff auf das Gerät möglich Anmelden nicht möglich Wenn HTTPS aktiviert ist, stellen Sie sicher, dass beim Anmelden das korrekte Protokoll (HTTP oder HTTPS) verwendet wird. Möglicherweise müssen Sie manuell http oder https in die Adressleiste des Browsers eingeben. -
Seite 25: Support
AXIS P12 Series Fehlerbehebung Die folgenden wichtigen Faktoren müssen beachtet werden: • Hohe Bildauflösung und geringe Komprimierung führen zu Bildern mit mehr Daten, die wiederum mehr Bandbreite erfordern. • Drehen des Bildes auf der Benutzeroberfläche lastet die CPU des Produkts stärker aus. •... -
Seite 26: Technische Daten
AXIS P12 Series Technische Daten Technische Daten LED-Anzeigen Farbe Anzeige Status Grün Dauerhaft grün bei Normalbetrieb Orange Leuchtet beim Start Blinkt während Firmware-Aktualisierung und Wiederherstellung der Werkseinstellungen. Blinkt rot bei einem Fehler während der Firmware-Aktualisierung. Hinweis • Die Status-LED kann so eingestellt werden, dass sie bei einem aktiven Ereignis blinkt. Einschub für SD-Speicherkarte HINWEIS HINWEIS... - Seite 27 Benutzerhandbuch Ver. M9.3 AXIS P12 Series Datum: Mai 2021 © Axis Communications AB, 2018 - 2021 Art.-Nr. T10124519...
