descon command plus ECO Bedienungsanleitung Seite 12

HINWEIS: Drehzahl gesteuerte Pumpen von Speck müssen immer mit Dauerstrom
angeschlossen werden (nicht über K1 !).
Die aufgeführte Anschlussbelegung zeigt die lieferseitig vorgesehene Standardkonfiguration und
steht in Abhängigkeit der geladenen Standardwerte. Die Belegung der Relaisausgänge K2 bis K6
sowie der Eingänge IN1 und IN2 kann konfigurationsabhängig geändert werden.
Parametrierungsmöglichkeiten der Relais K2 bis K6 sowie der Eingänge E1 und E2
Relais K2
Solar Pumpe Heizung Pumpe
Schaltuhr Solar Pumpe
Fehlerinfo Schaltuhr
Dosierung Fehlerinfo
Backwash
nicht belegt
Pumpe
BESGO RSP
nicht belegt
Eingang IN1
Durchflusswächter
Filterpumpe Aus
Filterpumpe Ein
nicht belegt
HINWEIS: Der Relaisausgang K1 ist immer mit der Filterpumpe belegt und kann nicht para-
metriert werden.
HINWEIS: Durch die Aktivierung der Funktion „SOLAR" muss ein zweiter Temperaturfühler
am Eingang „TEMP 2" angeschlossen werden, da sonst eine Fehlermeldung
erscheint.
HINWEIS: Durch die Aktivierung der Funktion „LEVEL" muss ein Levelsensor am Eingang „IN
2" angeschlossen werden, da sonst eine Fehlermeldung erscheint.
_________________________________________________________________________________
Relais K3 Relais K4
Dosiertechnik
Solar Pumpe
Schaltuhr
Fehlerinfo
nicht belegt
Eingang IN2
Filterpumpe Aus
Filterpumpe Ein
(Levelsensor)
nicht belegt

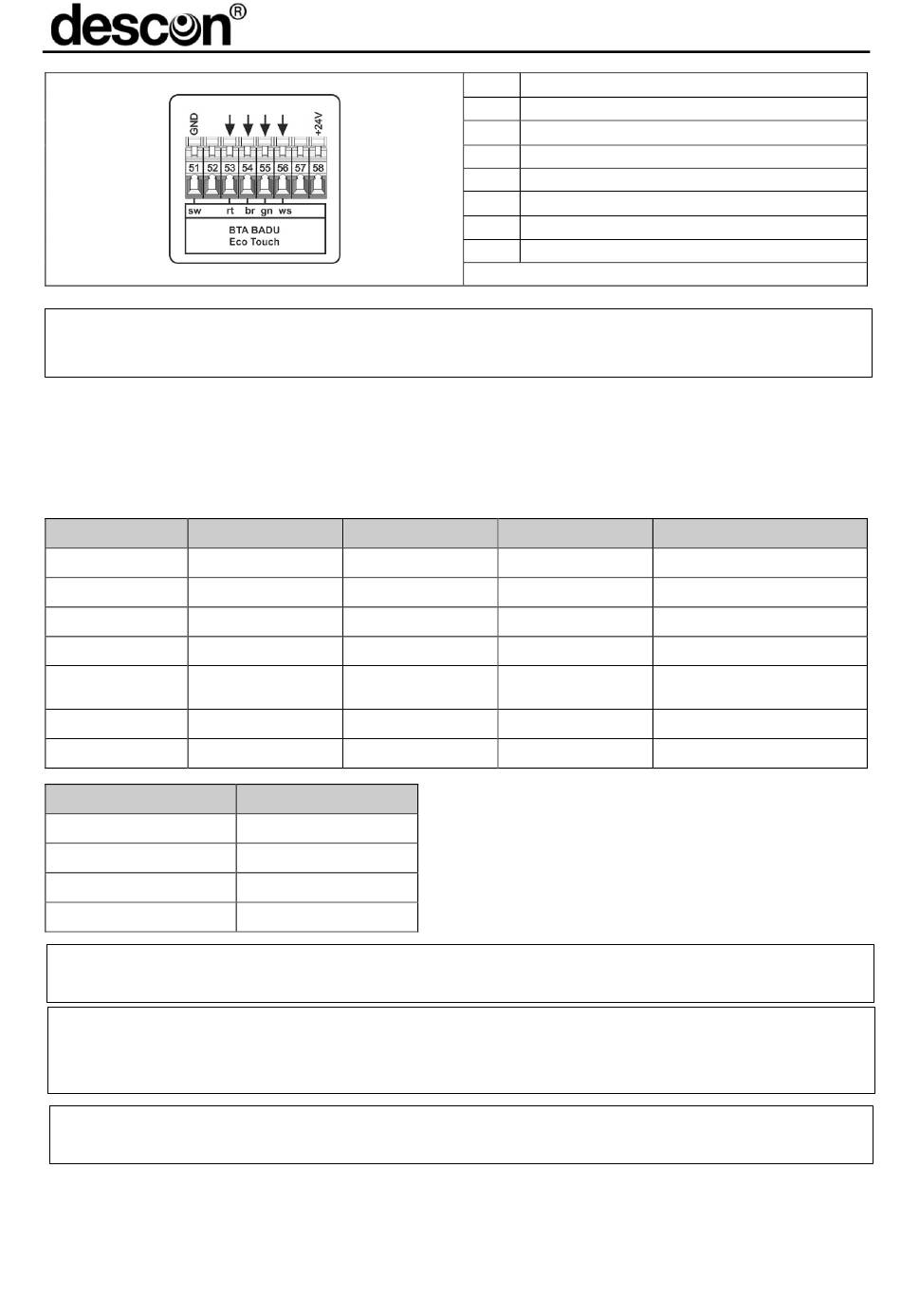

51 BADU Eco (schwarz – GND)
52 Nicht belegt
53 BADU Eco (rot - STOP)
54 BADU Eco (braun – Low 2000 min
55 BADU Eco (grün – Med 2430 min
56 BADU Eco (weiß – High 2830 min
57 Nicht belegt
58 Nicht belegt
Relais K5
Niveau Ventil
Solar Pumpe
Schaltuhr
Fehlerinfo
nicht belegt
12
-1 )
-1
)
-1
-1 = P1, P2, P3
Relais K6
Heizung Anforderung
Dosierung
Schaltuhr
Fehlerinfo
nicht belegt
)
