Sollte kein Durchflusswächter installiert sein, müssen die Anschlüsse DW 34 – 35
HINWEIS:
unbedingt gebrückt bleiben (Lieferzustand). Sonst schaltet die Steuerung die angeschlossenen
Verbraucher (Heizung, Dosiertechnik etc.) nicht an und die Filterpumpe nach Ablauf der
Trockenlaufschutzzeit aus. Im Display erscheint dann bei Stillstand der Filterpumpe die Meldung
„KEIN DURCHFLUSS".
HINWEIS: Für Folgen unsachgemäßer Elektroinstallation, Inbetriebnahme sowie zweckent-
fremdeter Nutzung übernimmt der Hersteller keine Haftung

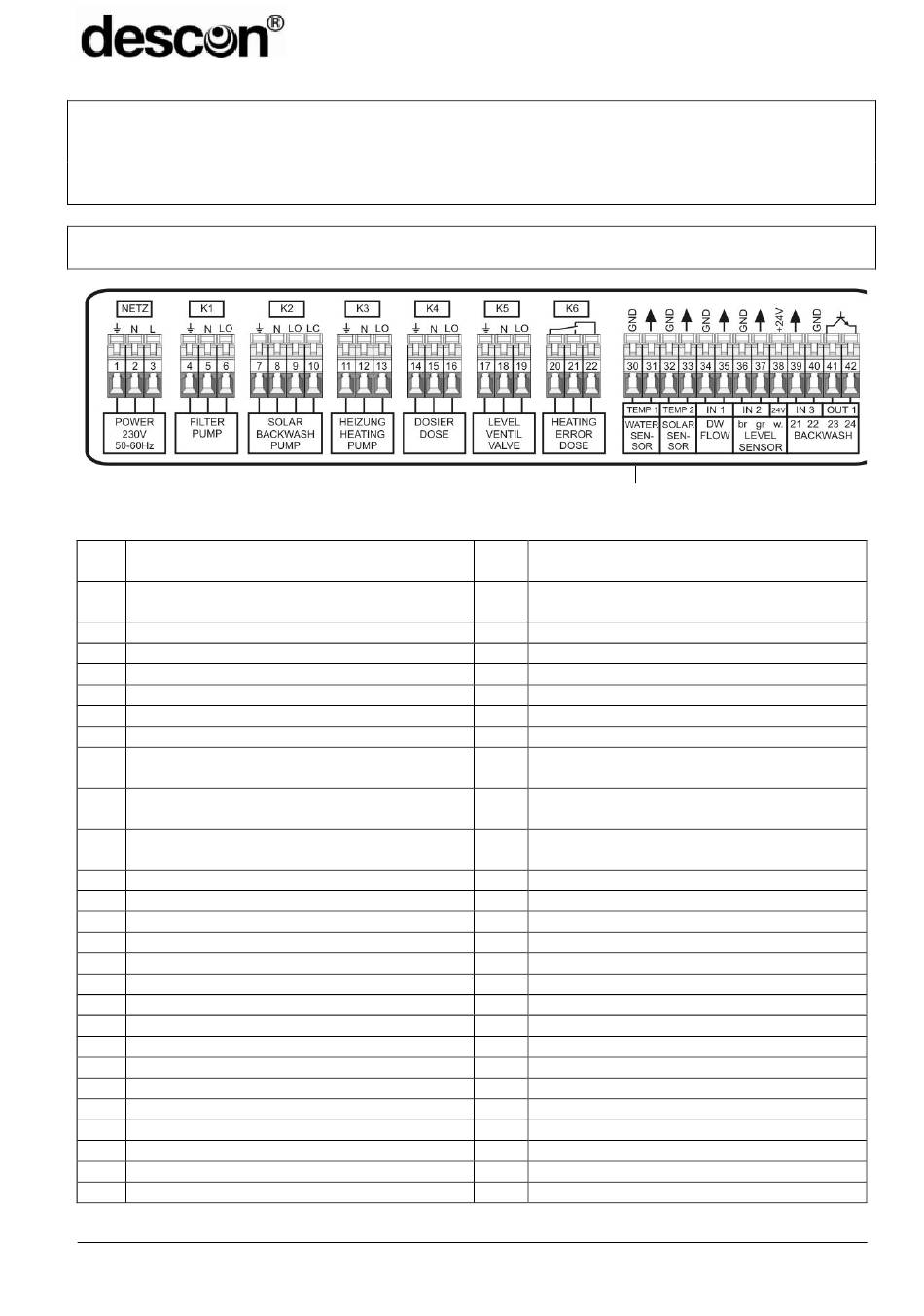

Anschlüsse (Standardkonfiguration):
1 Netzanschluss PE
2 Netzanschluss N
3 Netzanschluss L
K1 – Filterpumpe 1 PE
4
K1 – Filterpumpe 1 N
5
K1 – Filterpumpe 1 L
6
K2 – Solar PE / Rücksp. Pumpe / BESGO
7
Ventil
K2 – Solar N / Rücksp. Pumpe / BESGO
8
Ventil
K2 – Solar LO / Rücksp. Pumpe / BESGO
9
Ventil
K2 – Solar LC
10
K3 – Heizungspumpe PE
11
K3 – Heizungspumpe N
12
K3 – Heizungspumpe L
13
K4 – Dosiertechnik PE
14
K4 – Dosiertechnik N
15
K4 – Dosiertechnik L
16
K5 – Levelventil PE
17
K5 – Levelventil N
18
K5 – Levelventil L
19
K6 – Fehlermeldung Potentialfrei L
20
K6 – Fehlermeldung Potentialfrei LO
21
K6 – Fehlermeldung Potentialfrei LC
22
(Spannung 230V 50-60Hz)
11
30 TEMP1 - Eingang Temperaturfühler
Wasser
31 TEMP1 - Eingang Temperaturfühler
Wasser
32 TEMP2 - Eingang Temperaturfühler Solar
33 TEMP2 - Eingang Temperaturfühler Solar
34 IN1 - Eingang Durchflusswächter
35 IN1 - Eingang Durchflusswächter
IN2 – Level Ultraschallsensor [braun]
36
IN2 – Level Ultraschallsensor [grün]
37
38 24V - Ausgang +24V DC [weiß]
IN3 – Backwash Einheit
39
IN3 – Backwash Einheit
40
41 OUT1 - Backwash Einheit
42 OUT1 - Backwash Einheit
(Niederspannung)
