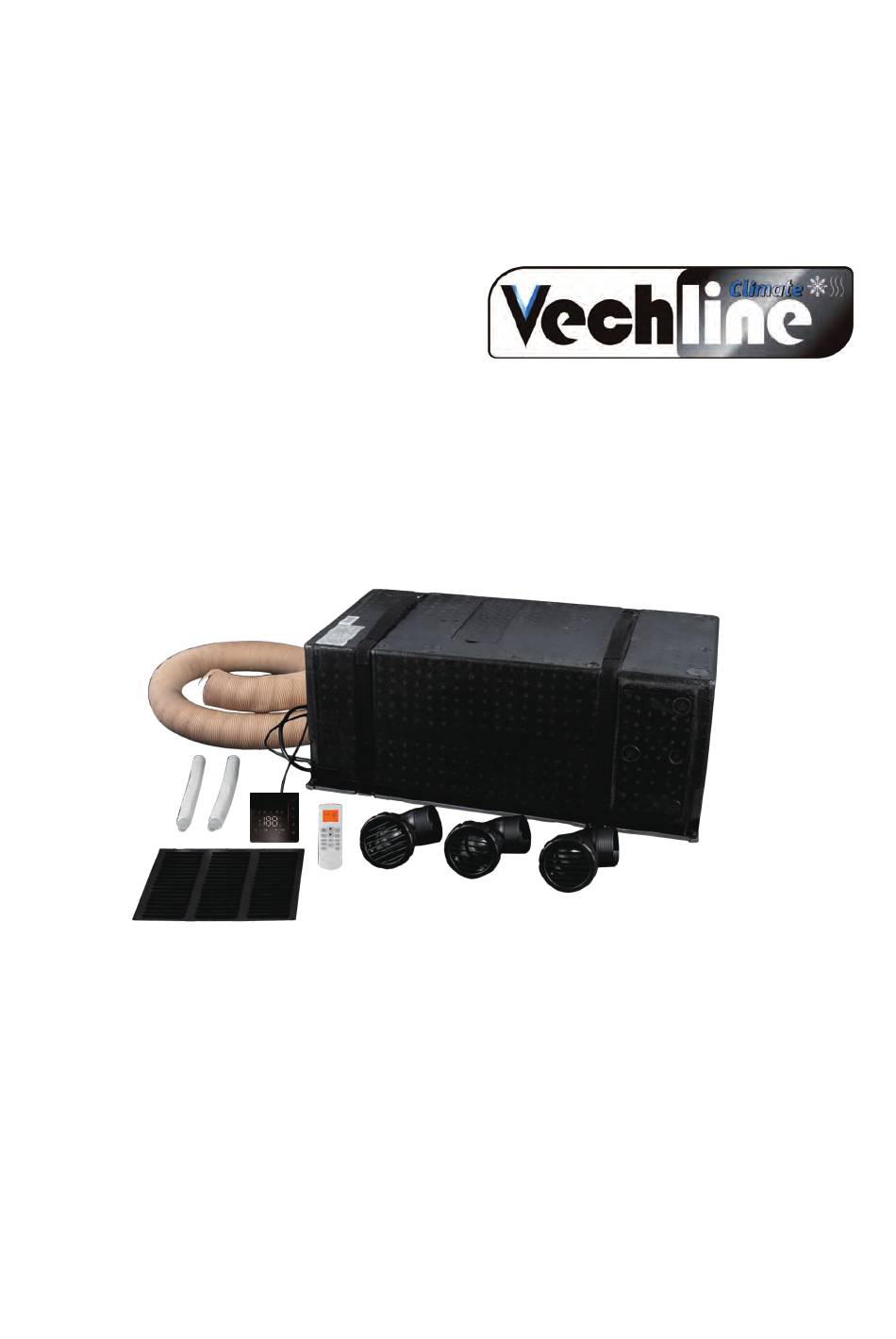

  • Seite 46 STAUKASTEN-KLIMAANLAGE HANDBUCH MODEL: 0115240 OCS-RECREATIE BV, HENGELO NL Bitte lesen Sie diese Informationen vor Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Dieses Gerät ist für den Einsatz in Wohnwagen und Wohnmobilen geeignet.
  • Seite 47 INHALTSVERZEICHNIS 1.1 Sicherheitshinweis 1.2 Artikelbeschreibung und Stückliste 1.3 Benutzertipps 1.4 Beschreibung der Bedienelemente 1.5 Einlegen und Wechseln der Batterien der Fernbedienung 1.6 Beschreibung des Wand-Displays 1.7 Technische Daten 1.8 Regelmäßige Wartung 2.1 (Um-)Verpackung, Inhalt 2.2 Wahl des Aufstellungsortes 2.3 Befestigungssysteme des Geräts 2.4 Befestigung des Displays 2.5 Fachöffnung und elektrischer Anschluss 2.6 Luftzufuhr...
  • Seite 48: Sicherheitshinweis

    1.1 SICHERHEITSHINWEIS 1. Bauen Sie das Gerät nicht selbst ein oder aus oder modifizieren Sie es. 2. Die Installation verwendet Sicherungen von 3,15 A / 250 V. 3. Dieses Gerät kann von Kindern ab 10 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts erhalten und mögliche Gefahren verstanden haben.
  • Seite 49: Benutzertipps

    Luftstromrichtung Temperaturauswahl + on/off Modus ändern MODE Lüftergeschwindigkeit- Lüftergeschwindigkeit+ FAN- FAN+ Temperaturauswahl - keine Funktion HEATER SLEEP für 0115240 Nachtmodus CLOCK TIMER Timer ein/aus Uhreinstellung LOCK LIGHT keine Funktion für 0115240 Verriegelung Luftstromrichtung Temperatureinheitswahltaste auf °C oder °F setzen...
  • Seite 50: Automatikmodus

    1.4.1 Automatikmodus 1. Drücken Sie die Ein-/Aus-Taste, um das Gerät einzuschalten. 2. Drücken Sie die und wählen Sie die Option 3. Die Temperaturwahltasten sind deaktiviert. 4. Drücken Sie die Taste für Lüftergeschwindigkeit und wählen Sie eine der Optionen niedrig/mittel/hoch/automatisch aus. 5.
  • Seite 51: Timer-Aus-Modus

    1.4.6 Nachtmodus 1. Drücken Sie die Ein-/Aus-Taste, um das Gerät einzuschalten. 2. Drücken Sie die Taste Modus ändern, um den gewünschten Modus aus allen verfügbaren auszuwählen. 3. Drücken Sie die Nachtmodus-Taste, um diese Funktion ein- und auszuschalten. 4. Drücken Sie die Auswahltasten, um die Umgebungstemperatur auf den gewünschten Wert zwischen 18 °C und 30 °C einzustellen.
  • Seite 52: Beschreibung Des Wand-Displays

    1.6 Beschreibung des Wand-Displays 1. Modus-Taste (M) (1) Drücken Sie die Modustaste kurz, um den Thermostatmodus, den Automatikmodus, den Kühlmodus, den Entfeuchtungsmodus, den Ventilatormodus und den Wärmepumpenmodus zu wechseln. (2) Halten Sie die Modustaste gedrückt, um die Sondermodusoption aufzurufen. Es gibt vier spezielle Modi, einschließlich Ventilatorschalter, Schlafschalter, Schalter für elektrische Zusatzheizung und Lichtschalter.
  • Seite 53 8. AUTO WIFI WI-FI-VERBINDUNG Bevor Sie Ihr Wi-Fi-Thermostat zum ersten Mal benutzen, müssen Sie das Wi-Fi-Signal und die Einstellungen über Ihr Smartphone oder Tablet konfigurieren. Dies ermöglicht die Kommunikation zwischen Ihren angeschlossenen Geräten. Schritt 1 Laden Sie Ihre APP herunter (Abb. 1-1) Fig 1-1 Fig 1-2 IOS Fig 1-3 Android...
  • Seite 54 Methode 2: Gewöhnliche Verteilungsnetzführung (Abb. 2.1 & Abb. 2.3.1) Fig 2.3.1 Fig 2.4 Fig 2.5 Netzwerk-Verteilungsmodus: 1. EZ-Modus Wenn der Thermostat ausgeschaltet ist, halten Sie die Taste “ ” gedrückt, bis der Thermostatbildschirm schnell blinkt und das Symbol “ ” anzeigt, und bedienen Sie ihn dann entsprechend der folgenden Abbildung (Abb.
  • Seite 55 Fig 2.8 Fig 2.9 Fig 2.10 Fig 2.11 Fig 2.12 Fig 2.13 Nachdem Sie sich mit diesem Hotspot verbunden haben, kehren Sie zur APP "smartlife" zurück Fig 2.14...
  • Seite 56: Technische Daten

    1.7 TECHNISCHE DATEN Beschreibung Maßeinheit Vechline RV Staukasten Klimaanlage 9000 siehe Maschinendatenblatt FCKW-frei Art/Menge des Kältemittels Btu/h 9000 Kühlleistung Btu/h 9000+500W Heizleistung 4.2 - 925 Verbrauch beim Kühlen Watt Watt 5.3 - 1250 1250W (750W+500w) Verbrauch beim Heizen 20 (150 ms)
  • Seite 57: Routinewartung

    1.8 ROUTINEWARTUNG 1. Entfernen Sie regelmäßig den Staub mit einem leicht feuchten Tuch. Verwenden Sie gegebenenfalls ein nicht aggressives Reinigungsmittel. Verwenden Sie niemals Benzin oder Lösungsmittel 2. Kontrollieren Sie regelmäßig, dass sowohl die Kondenswasserabflussöffnungen als auch die Öffnungen im Boden nicht verstopft sind.
  • Seite 58: Um-)Verpackung, Inhalt

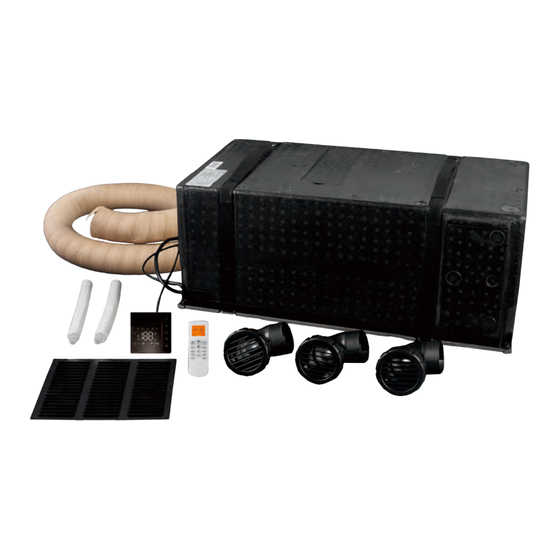

    2.1 (UM-)VERPACKUNG, INHALT Beachten Sie die Hinweise auf der Verpackung. Heben Sie die Maschine (mit 2 Personen) an und prüfen Sie, ob sie in Ordnung ist. Heben Sie es an den Griffen oder den Stützen an der Basis an. Inhalt des Pakets ist die Klimaanlage, die Fernbedienung, entsprechender Düsensatz, der Schlauch und die Anleitung.
  • Seite 60 Für den Einbau der Maschine ist es erforderlich, Öffnungen im Fahrzeugboden zu schaffen. Die Öffnungen im Boden des Fahrzeugs müssen zugänglich sein und dürfen daher nicht durch dahinter liegende Teile des Fahrgestellrahmens o. ä. verdeckt sein. Diese Öffnungen dürfen nicht von Wasser der Reifen erreicht werden;...
  • Seite 61 Befestigungsart 1. Das Gerät wird mit Schrauben in jeder der 4 Ecken befestigt. Auf dem Sockel vormontiert Befestigungsart 2. Es gibt 4 Bleche, die auf dem Gerät installiert werden können und dann mit Schrauben befestigt werden. Befestigungsart 3. Befestigen Sie die mittleren 2 Riemen mit Schrauben, dann befestigen Sie das Gerät mit dem Riemen.
  • Seite 62: Befestigung Des Displays

    Machen Sie ein Loch, als Option, um die Leistung des Gerätes zu optimieren. Einbau: Öffnen Sie die Seitenabdeckung. Bohren Sie ein Loch in der angegebenen Größe. Befestigen Sie das Gitter. Installieren Sie das Gerät 2.4 BEFESTIGUNG DES DISPLAYS Befestigen Sie die Stahlplatte mit selbstschneidenden Schrauben an der Wand. Der Abstand zwischen zwei Löchern beträgt 60mm, und der Lochdurchmesser sollte weniger als 50mm betragen, die Schraube ist eine M4*15mm Flachkopf-Blechschraube mit Kreuzschlitz.
  • Seite 63: Öffnung Des Fachs Und Elektrischer Anschluss

    2.5 ÖFFNUNG DES FACHS UND ELEKTRISCHER ANSCHLUSS Öffnen Sie das Fach, in dem das Gerät installiert wurde, um die Umluft zu ermöglichen. Verschließen Sie dieses Loch mit dem mitgelieferten Gitter, das mindestens 300 cm² Luft durchlässt. Installieren Sie die mitgelieferten Kondenswasserabflussrohre, schließen Sie das Verlängerungsstück des Empfängers an das Gerät an und schalten Sie es schließlich ein, indem Sie den Stecker in eine Steckdose (220 V - 50 Hz) stecken.
  • Seite 64: Luftkanalisierung

    2.6 LUFTKANALISIERUNG Stellen Sie die Luftkanäle mit handelsüblichen Teilen her, die nicht mitgeliefert werden. Es wird empfohlen, ein Papprohr für Klimaanlagen mit einem Aluminiumkern und einer Außenummantelung aus PVC mit einem inneren Nenndurchmesser von 60 mm zu verwenden. Dieses Rohr hat einen Außendurchmesser von 64 mm. Die Verbindung der Lüftungsrohre erfolgt durch Zusammendrücken dank des spitz zulaufenden Lochs am Luftauslass.
  • Seite 65: Wartung Und Störungsbehebung

    2.7 WARTUNG UND STÖRUNGSBEHEBUNG Aktionen, die der Benutzer ausführen kann Aktionen, die autorisiertes Personal durchführen kann Problem die Maschine kühlt nicht die Maschine heizt nicht die Luft zirkuliert nicht mehr im Fahrzeuginneren Wasser dringt in das Fahrzeug ein die Maschine startet nicht die Maschine funktioniert nicht mehr Es wird empfohlen, dass Ihr Händler/Ihre Werkstatt regelmäßig Folgendes überprüft 1.
  • Seite 66: Ersatzteilliste

    2.9 ERSATZTEILLISTE BESCHREIBUNG BESCHREIBUNG BESCHREIBUNG FERNBEDIENUNG MOTORBEFESTIGUNGSLEISTE VERDICHTERKONDENSATOR BATTERIEN (GRÖSSE AAA) VERDUNSTUNGSGEBLÄSE KONDENSATOR-FIXIERKLEMME WANDHALTERUNG DER FERNSTEUERUNG KOMPRESSOR KOMPRESSOR-BEFESTIGUNGSBRETT FIXIERBAND KONDENSATOR BEFESTIGUNGSBRETT FÜR LUFTAUSLASS ZUBEHÖR TÜR MOTOR GRUNDSCAUMSTOFFPLATTE GUMMI-STOPFEN SEITENABDECKUNG MOTOR-STÜTZE KUNSTSTOFFSTÜTZE ABDECKUNG MOTOR VERSTÄRKEN VERLÄNGERUNGSKABEL MASCHINENDATENBANKABDECKUNG BASIS EBENE GURT VERDAMPFERKOMBI STROMKABEL GURT THERMOSTAT FÜR HEIZUNG...
  • Seite 67: Korrekte Entsorgung Dieses Produkts

    KORREKTE ENTSORGUNG DIESES PRODUKTS Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyceln Sie es verantwortungsvoll, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern.
