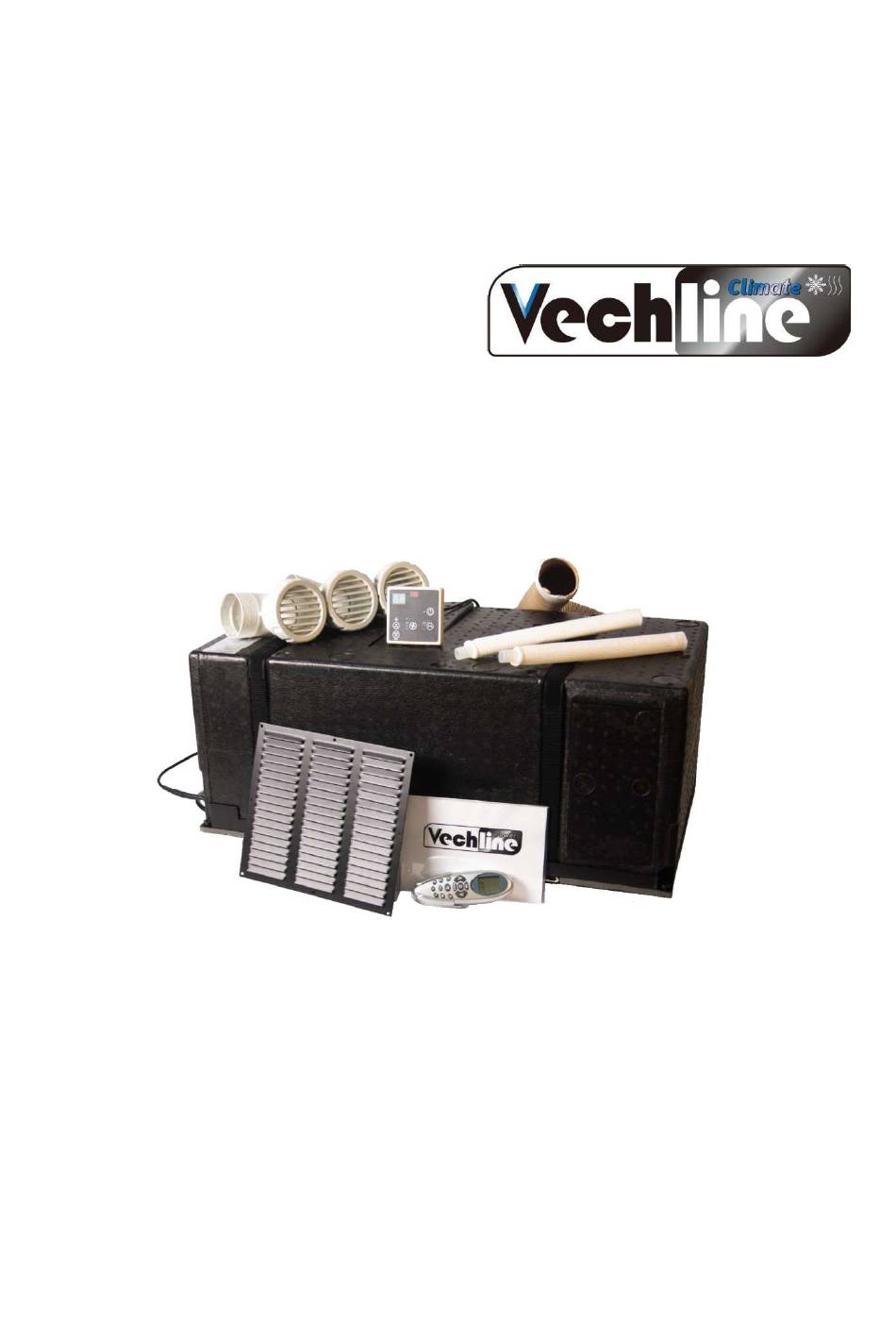

- Seite 1 STAUKASTEN-KLIMAANLAGE HANDBUCH MODELL: 0115240 OCS-RECREATIE BV, HENGELO NL Bitte lesen Sie diese Informationen vor Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Dieses Gerät ist für den Einsatz in Wohnwagen und Wohnmobilen geeignet...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1.1 Sicherheitshinweis. 1.2 Artikelbeschreibung und Stückliste. 1.3 Benutzertipps. 1.4 Beschreibung der Bedienelemente. 1.5 Einlegen und Wechseln der Batterien der Fernbedienung. 1.6 Beschreibung des Wand-Displays. 1.7 Technische Daten. 1.8 Regelmäßige Wartung. 2.1 (Um-)Verpackung, Inhalt. 2.2 Wahl des Aufstellungsortes. 2.3 Befestigungssysteme des Geräts. 2.4 Befestigung des Displays. -
Seite 3: Sicherheitshinweis
1.1 SICHERHEITSHINWEIS 1. Bauen Sie das Gerät nicht selbst ein oder aus oder modifizieren Sie es. 2. Die Installation verwendet Sicherungen von 3,15 A / 250 V. 3. Dieses Gerät kann von Kindern ab 10 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts erhalten und möglicheGefahren verstanden haben. -
Seite 4: Benutzertipps
1.3 BENUTZERTIPPS Die Maschinenleistung kann durch einige Maßnahmen verbessert werden. *Verbessern Sie die Wärmeisolierung des Fahrzeugs, indem Sie Öffnungen beseitigen und die Glasoberflächen mit reflektierendenVorhängen bedecken. *Vermeiden Sie häufiges Öffnen von Türen und Fenstern, wenn dies nicht erforderlich ist. *Wählen Sie die geeignete Temperatur und Lüftergeschwindigkeit. Richten Sie die Luftdüsen entsprechend aus. *Treffen Sie die folgenden Vorsichtsmaßnahmen, um Fehlfunktionen der Maschine und Verletzungsrisiken zu vermeiden. -
Seite 5: Automatikmodus
1.4.1 Automatikmodus 1. Drücken Sie die Ein-/Aus-Taste, um das Gerät einzuschalten. 2. Drücken Sie die und wählen Sie die Option 3. Die Temperaturwahltasten sind deaktiviert. 4. Drücken Sie die Taste für Lüftergeschwindigkeit und wählen Sie eine der Optionen niedrig/mittel/hoch/automatisch aus. 5. -
Seite 6: Nachtmodus
1.4.6 Nachtmodus 1. Drücken Sie die Ein-/Aus-Taste, um das Gerät einzuschalten. 2. Drücken Sie die Taste Modus ändern, um den gewünschten Modus aus allen verfügbaren auszuwählen. 3. Drücken Sie die Nachtmodus-Taste, um diese Funktion ein- und auszuschalten. 4. Drücken Sie die Auswahltasten, um die Umgebungstemperatur auf den gewünschten Wert zwischen 18 °C und 30 °C einzustellen. -
Seite 7: Beschreibung Des Wand-Displays
Drücken Sie dann die MODE-Taste, um Kühlen oder Heizen auszuwählen (3). Um die Lüftergeschwindigkeit auszuwählen, betätigen Sie die FAN-Taste (4). Um die gewünschte Temperatur auszuwählen, drücken Sie die UP- oder DOWN-Taste (5). Wandauflage 1.7 TECHNISCHE DATEN Maßeinheit Beschreibung Vechline RV Staukasten Klimaanlage 9000 siehe Maschinendatenblatt FCKW-frei Art/Menge des Kältemittels Btu/h 9000 Kühlleistung... -
Seite 8: Routinewartung
1.8 ROUTINEWARTUNG 1. Entfernen Sie regelmäßig den Staub mit einem leicht feuchten Tuch. Verwenden Sie gegebenenfalls ein nicht aggressives Reinigungsmittel. Verwenden Sie niemals Benzin oder Lösungsmittel. 2. Kontrollieren Sie regelmäßig, dass sowohl die Kondenswasserabflussöffnungen als auch die Öffnungen im Boden nicht verstopft sind. -
Seite 9: Um-)Verpackung, Inhalt

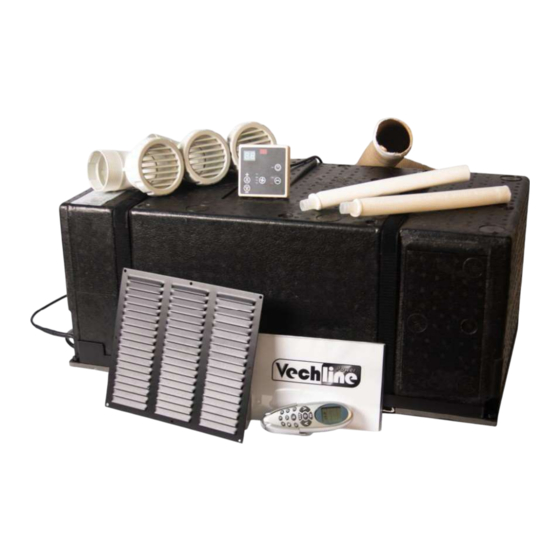

2.1 (UM-)VERPACKUNG, INHALT Beachten Sie die Hinweise auf der Verpackung. Heben Sie die Maschine (mit 2 Personen) an und prüfen Sie, ob sie in Ordnung ist. Heben Sie es an den Griffen oder den Stützen an der Basis an. Inhalt des Pakets ist die Klimaanlage, die Fernbedienung, entsprechender Düsensatz, der Schlauch und die Anleitung. - Seite 11 Für die Installation der Maschine müssen Öffnungen im Boden geschaffen werden. Die Öffnungen im Fahrzeugboden müssen zugänglich sein und dürfen daher nicht durch Teile des dahinter liegenden Fahrgestellrahmens oder ähnliches verdeckt werden. Diese Öffnungen dürfen nicht durch Spritzer von den Rädern erreicht werden; bringen Sie ggf. einen Spritzschutz o. ä. an. Achten Sie darauf, dass zwischen der Maschine und den angrenzenden Wänden ein Abstand von mindestens 30 mm verbleibt.
- Seite 12 Befestigungsweg 1. Das Gerät wird mit Schrauben in jeder der 4 Ecken befestigt. Vormontiert auf dem Sockel Befestigungsweg 2. Es gibt 4 Bleche, die auf dem Gerät installiert und dann mit Schrauben befestigt werden können. Befestigungsweg 3. Befestigen Sie die mittleren 2 Riemen mit Schrauben und befestigen Sie das Gerät dann mit dem Riemen.
-
Seite 13: Befestigung Des Displays
Machen Sie optional ein Loch, um die Leistung des Geräts zu optimieren. Installation: 1. ÖffnenSie die Seitenabdeckung. 2. Machen Sie ein Loch in der angegebenen Größe. 3.Befestigen Sie das Gitter. Lassen Sie das Gerät installieren 2.4 BEFESTIGUNG DES DISPLAYS Auf der Oberseite der Maschine befindet sich eine Tasche für Wandpad, Fernbedienung mit Batterie und Halterung, Wandpadhalterung und Verlängerungskabel. -
Seite 14: Fachöffnung Und Elektrischer Anschluss
2.5 FACHÖFFNUNG UND ELEKTRISCHER ANSCHLUSS Machen Sie ein Loch in das Fach, in dem die Maschine installiert wurde, um die Umwälzung der Innenluft zu ermöglichen; Verschließen Sie dieses Loch mit dem mitgelieferten Gitter, das mindestens 300 cm² Luft durchlässt. Installieren Sie die mitgelieferten Kondensatablaufrohre, schließen Sie die Empfängererweiterung an die Maschine an und schalten Sie sie zuletzt ein, indem Sie den Stecker in eine Steckdose 220 V - 50 Hz stecken. -
Seite 15: Luftleitung
2.6 LUFTLEITUNG Stellen Sie die Luftkanäle mit handelsüblichen Teilen her, die nicht mitgeliefert werden. Zur Klimatisierung empfiehlt sich die Verwendung von Papprohren mit Aluminiumkern und Außenmantel aus PVC mit einem Innennenndurchmesser von 60 mm. Dieses Rohr hat einen Außendurchmesser von 64 mm. Durch das konische Loch am Luftauslass werden die Lüftungsrohre durch Zusammendrücken verbunden. -
Seite 16: Wartung Und Fehlerbehebung
2.7 WARTUNG UND FEHLERBEHEBUNG Arbeiten, die der Benutzer durchführen kann Arbeiten, das autorisiertes Personal durchführen kann Fehler Gerät kühlt nicht Gerät heitzt nicht Luft im Fahrzeug zirkuliert nicht mehr Wasser dringt ins Fahrzeug ein Gerät starten nicht Gerät funktioniert nicht mehr Es wird empfohlen, dass Ihr Händler/Ihre Werkstatt regelmäßig Folgendes überprüft: 1. -
Seite 17: Ersatzteilliste
2.9 ERSATZTEILLISTE Bezeichnung Bezeichnung Bezeichnung FERNBEDIENUNG MOTORBEFESTIGUNGSSTREIFEN HAUPTKABEL BATTERIEN (GRÖSSE AAA) VERDAMPFUNGSLÜFTERGEBLÄSE KOMPRESSORKONDENSATOR FERNBEDIENUNGS- KONDENSATOR- KOMPRESSOR UNTERSTÜTZUNG BEFESTIGUNGSKLEMME BEFESTIGUNGSGURT KONDENSATOR KOMPRESSOR-BEFESTIGUNGSPLATTE LUFTAUSLASS- ZUBEHÖR TÜR MOTOR BEFESTIGUNGSPLATTE SEITENABDECKUNG MOTORUNTERSTÜTZUNG BASEPAN SCHAUMSTOFF ABDECKUNG MOTORVERSTÄRKUNG GUMMIHALTER TYPENSCHILD DER MASCHINE BASIS EPP KUNSTSTOFFHALTERUNG RIEMEN VERDAMPFEREINHEIT KABELBAUM RIEMEN... -
Seite 18: Korrekte Entsorgung Dieses Produkts
KORREKTE ENTSORGUNG DIESES PRODUKTS Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht mit anderen Haushaltsabfällen entsorgt werden darf, es darf nicht in den Hausmüll gegeben werden. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyceln Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern.
