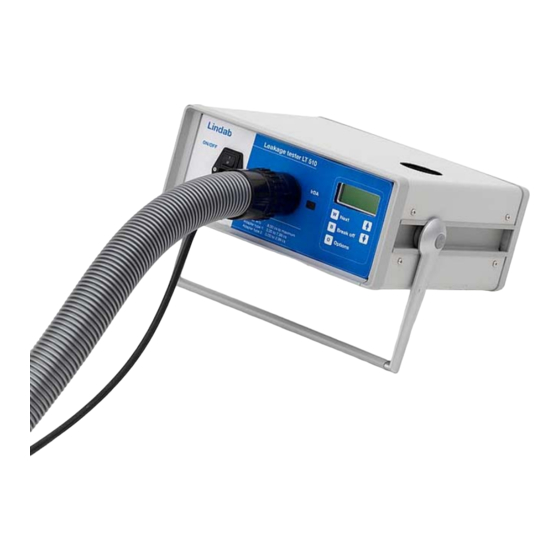

Lindab LT 510 Betriebsanleitung

Dichtheitsprüfgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dichtheitsprüfgerät LT 510
Inhalt
Firmware Version 1.9, ab Gerätenummer 1093, bzw. ältere Geräte nach erneuter Kalibrierung mit Update.
11/09
Betriebsanleitung
2
3
4
5
12
13
14
15
16
17
1/17

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lindab LT 510

Inhaltszusammenfassung für Lindab LT 510

  • Seite 1: Inhaltsverzeichnis

    Dichtheitsprüfgerät LT 510 Betriebsanleitung Inhalt 1. Beschreibung 6. Auswertung 2. Messprinzip 7. Zubehör 3. Bedienelemente 8. Konformitätserklärung 4. Bedienung 9. Gewährleistung und Service 5. Betrieb und Wartung 10. Anhang Firmware Version 1.9, ab Gerätenummer 1093, bzw. ältere Geräte nach erneuter Kalibrierung mit Update.

  • Seite 2: Beschreibung

    Das Lindab Dichtheitsprüfgerät kann eingesetzt werden für die Messung bei positiven und negativen Drücken. Dazu ist der Schlauchanschluß zu wechseln und der Testdruck entsprechend vorzuwählen. • Bei dem LT 510 handelt es sich bestimmungsgemäß um ein Messgerät, welches nicht unbedingt zur länger dauernden Leckagesuche eingesetzt werden sollte. Messwerte: • Druck-Messung: Prinzip: piezo-resistiver Halbleiter-Sensor Meßbereich: - 3000 bis + 3000 Pa...

  • Seite 3: Messprinzip

    Luftmenge steigt der Druck im Luftleitungssystem an. Dieser Druck wird über den angeschlossenen Druckmessschlauch in das Gerät zurückgeführt. • Das Gerät regelt im automatischen Modus den aktuellen Systemdruck auf den vorgewählten Prüfdruck automatisch ein. Bild 1: Messprinzip, Dichtheitstest mit Lindab LT 510 3/17 11/09...

  • Seite 4: Bedienelemente

    3. Bedienelemente Lindab Dichtheitsprüfgerät Bild 2: Bedienelemente 1 Netzschalter 6 Luftanschluß NW 50 mm - Unterdruck 2 Sicherungshalter 7 schwenkbarer Tragegriff (Feinsicherung T10, 250 V) 3 Netzanschluß 8 Infrarot-Schnittstelle für Thermodrucker TD600 4 Prüfdruck-Anschluß P 9 LC-Display 5 Luftanschluß NW 50 mm - Überdruck...

  • Seite 5: Bedienung

    ± 5% des Prüfdruckes gehalten werden für 5 Minuten. Dieser wird von dem LT 510 selbsttätig innerhalb des automatischen Modus einreguliert. Im manuellen Modus erfolgt die Regelung über die Pfeiltasten manuell. Ist der gewählte Druck nicht erreichbar, kann die Leckluftrate bei niedrigerem Druck nach DIN EN 12599 gemessen und extrapoliert werden.

  • Seite 6: Automatischer Modus

    Lindab Dichtheitsprüfgerät 4.3 Inbetriebnahme und Durchführung einer Messung Mit dem zugehörigen Kaltgerätekabel wird das Lindab LT 510 mit dem Netz verbunden (230 V,50 Hz) (3). Mit dem Netzschalter (1) wird das Gerät eingeschaltet. Nach dem Einschalten zeigt das Display die Firmware Version an und die die Gesamtzahl der durchgeführten Messungen.
  • Seite 7 4. Anleitung Lindab Dichtheitsprüfgerät Anzeige während der Messung: Während der Messung wird Pres. : 395 Pa • der aktuelle Druck laufend angezeigt Flow : 4,34 l/s • der aktuelle Volumenstrom angezeigt. Der Druck steigt langsam automatisch bis zum gewählten Prüfdruck an.

  • Seite 8: Variable Bewertung

    4. Anleitung Lindab Dichtheitsprüfgerät Ausdruck: act. : 4,35 l/s max. : 17,29 l/s Sie müssen den Thermo printer TD 600 mit dem roten Fenster nahe an das IR-Printer-Fenster auf dem Front- printing Panel halten bis der Ausdruck erfolgte. Please wait Nach einiger Zeit wechselt das Display zurück und Sie...
  • Seite 9 Pres.: 87 Pa Ventilatoreinstellung zur Orientierung. Flow: 2,37 l/s • Sie können hier mit heruntergefahrener Drehzahl während des Betriebes des LT 510 Type 1 auch den Adapter umstecken und neu <N> STOP <O> auswählen (weiterdrücken der Taste <O>). • Der gewählte Adapter wird angezeigt (hier Type 1) •...

  • Seite 10: Inhalt Des Protokoll-Ausdrucks

    4. Anleitung Lindab Dichtheitsprüfgerät 4.7 Inhalt des Protokoll-Ausdrucks Erläuterung des Ausdruckes LEAKAGE TEST LEAKAGE TEST **** Lindab LT510 **** **** Lindab LT510 **** Geräte-Typbezeichnung Version 1.9 Version 1.9 Firmware Version Test report ID# 148 Test report ID# 149 Fortlaufende Test-Nummerierung...

  • Seite 11: Erstellen Individueller Zeilen Im Ausdruck

    4. Anleitung Lindab Dichtheitsprüfgerät 4.8 Erstellen individueller Zeilen im Ausdruck Der dem LT 510-Set beigefügte Thermodrucker TD 600 ermöglicht in den ersten 6 Zeilen des Ausdruckes einen frei programmierbaren Text (Ihren Firmennamen z.B.) zu drucken. Um den Text-Editor anzuwählen, muss die nicht sichtbare Taste unterhalb der Pfeiltasten gedrückt werden und dann das LT 510 eingeschaltet werden.

  • Seite 12: Betrieb Und Wartung

    Stromversorgungen unter 230 V oder ohne ausreichende elektr. Dauerleistung betrieben werden. Bei dem LT 510 handelt es sich bestimmungsgemäß um ein Messgerät. Für die unter Umständen stundenlange Suche nach Leckagen in Luftleitungssystemen sollte es daher nicht unbedingt eingesetzt werden. Ist eine längere Druckaufrechterhaltung mit dem Gerät jedoch unerlässlich, sollte kein Adapter eingesetzt sein, um dem Gebläse...

  • Seite 13: Auswertung

    6. Auswertung Lindab Dichtheitsprüfgerät Berechnung der zul. Leckluftrate und Bewertung Die Anzeige und der Ausdruck zeigen das tatsächlich gemessene Leckluftvolumen in l/s ohne jegliche Umrechnung. (Damit ist es möglich das Gerät auch für andere Messaufgaben einzusetzen!) Die Leckluftrate für die Bewertung wird entsprechend der Formel für f...

  • Seite 14: Zubehör

    7. Zubehör Lindab Dichtheitsprüfgerät Lieferumfang 1 Koffer mit: 1 Lindab Tightness tester LT 510 1 Betriebsanleitung 1 Kalibrierprotokoll 1 Koffertragegurt 1 Netzkabel, 2,4 m 1 Mini-Koffer mit 1 Adapter Typ 1 1 Adapter Typ 2 1 Thermo printer TD 600...

  • Seite 15: Konformitätserklärung

    Das Gerät hält folgende Bestimmungen ein: Niederspannungsrichtlinie 73/23/EWG EMV Richtlinien 89/336/EW, 92/31/EWG. Bei der Benutzung des Gerätes müssen die folgenden Hinweise beachtet werden: CE-Zeichen am Dichtheitsprüfgerät LT 510 Hinweise zur EMV-Konformitätserklärung Die von diesem Gerät ausgehende elektromagnetische Störstrahlung liegt weit unter dem gesetzlichen Grenzwert.

  • Seite 16: Gewährleistung Und Service

    9. Garantie und Service Lindab Dichtheitsprüfgerät Jedes Dichtheitsprüfgerät LT 510 wird in allen Funktionen geprüft und verlässt das Herstellerwerk erst nach einer ausführlichen Qualitätskontrolle. Die Endkontrolle wird dokumentiert und als Kalibrierbericht dem Gerät beigelegt. Eine erneute Kalibrierung wird nach 1-2 Jahren empfohlen und sollte vorzugsweise im Herstellerwerk erfolgen.

  • Seite 17: Anhang

    130 m² 390 m² Ferner ist ein Excel-Kalkulationsblatt im Downloadbereich auf www.lindab.de erhältlich für die grobe Abschätzung des zu erwartenden Leckluftvolumens: Dichtheitstest nach DIN EN 12599 mit dem Lindab Leakage Tester LT 510 Prüfdruck Oberfläche 400 Pa 100,00 m² Dichtheitsklasse max.zul. Leckluftmenge Adapter Leckluft zu hoch, Prüfdruck/Oberfläche reduzieren...
