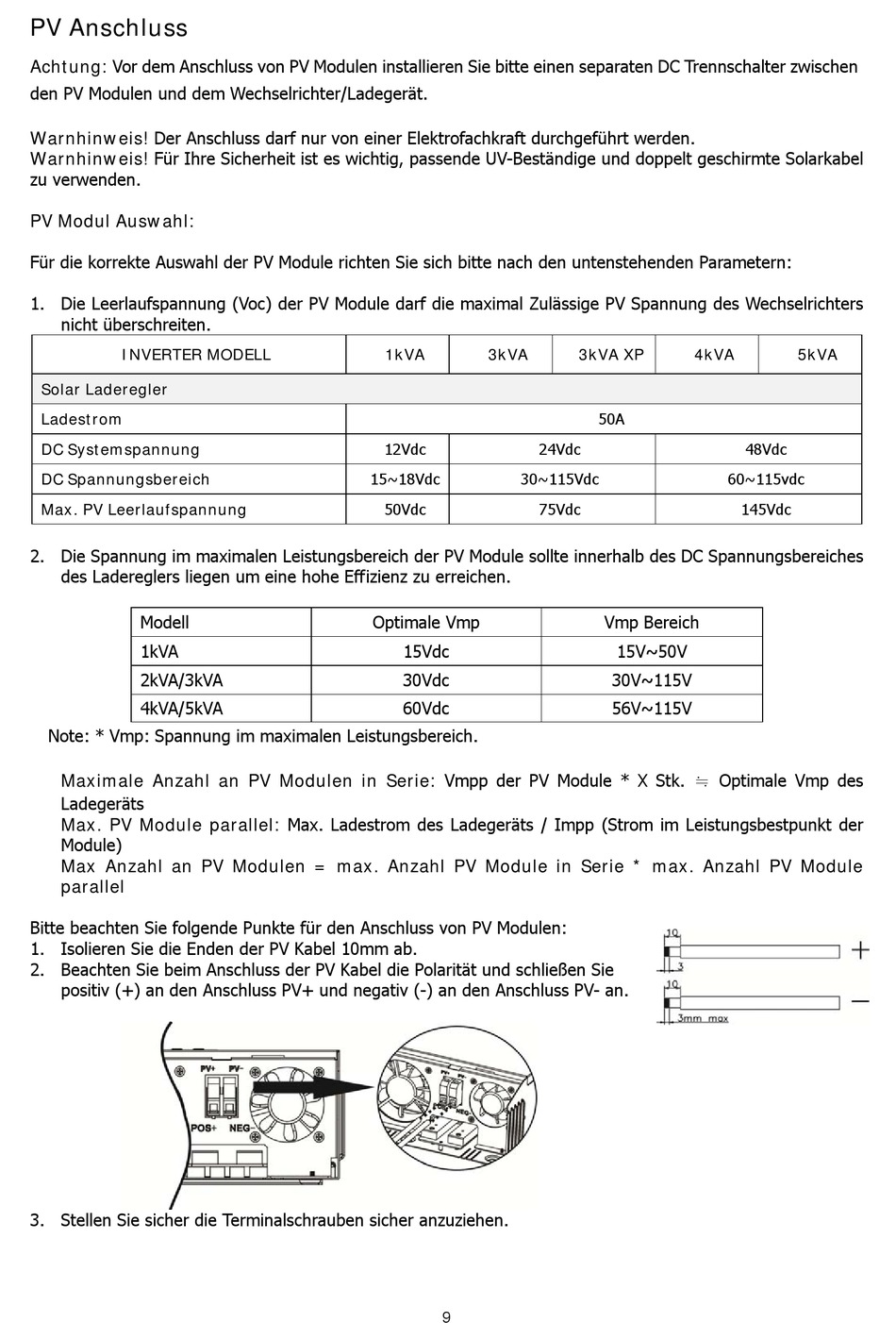

PV Anschluss
Achtung: Vor dem Anschluss von PV Modulen installieren Sie bitte einen separaten DC Trennschalter zwischen
den PV Modulen und dem Wechselrichter/Ladegerät.
Warnhinweis! Der Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
Warnhinweis! Für Ihre Sicherheit ist es wichtig, passende UV-Beständige und doppelt geschirmte Solarkabel
zu verwenden.
PV Modul Auswahl:
Für die korrekte Auswahl der PV Module richten Sie sich bitte nach den untenstehenden Parametern:
1. Die Leerlaufspannung (Voc) der PV Module darf die maximal Zulässige PV Spannung des Wechselrichters
nicht überschreiten.
INVERTER MODELL
Solar Laderegler
Ladestrom
DC Systemspannung
DC Spannungsbereich
Max. PV Leerlaufspannung
2. Die Spannung im maximalen Leistungsbereich der PV Module sollte innerhalb des DC Spannungsbereiches
des Ladereglers liegen um eine hohe Effizienz zu erreichen.
Modell
1kVA
2kVA/3kVA
4kVA/5kVA
Note: * Vmp: Spannung im maximalen Leistungsbereich.
Maximale Anzahl an PV Modulen in Serie: Vmpp der PV Module * X Stk. ≒ Optimale Vmp des
Ladegeräts
Max. PV Module parallel: Max. Ladestrom des Ladegeräts / Impp (Strom im Leistungsbestpunkt der
Module)
Max Anzahl an PV Modulen = max. Anzahl PV Module in Serie * max. Anzahl PV Module
parallel
Bitte beachten Sie folgende Punkte für den Anschluss von PV Modulen:
1. Isolieren Sie die Enden der PV Kabel 10mm ab.
2. Beachten Sie beim Anschluss der PV Kabel die Polarität und schließen Sie
positiv (+) an den Anschluss PV+ und negativ (-) an den Anschluss PV- an.
3. Stellen Sie sicher die Terminalschrauben sicher anzuziehen.
1kVA
3kVA
12Vdc
24Vdc
15~18Vdc
30~115Vdc
50Vdc
75Vdc
Optimale Vmp
15Vdc
30Vdc
60Vdc
9
3kVA XP
4kVA
50A
48Vdc
60~115vdc
145Vdc
Vmp Bereich
15V~50V
30V~115V
56V~115V
5kVA
