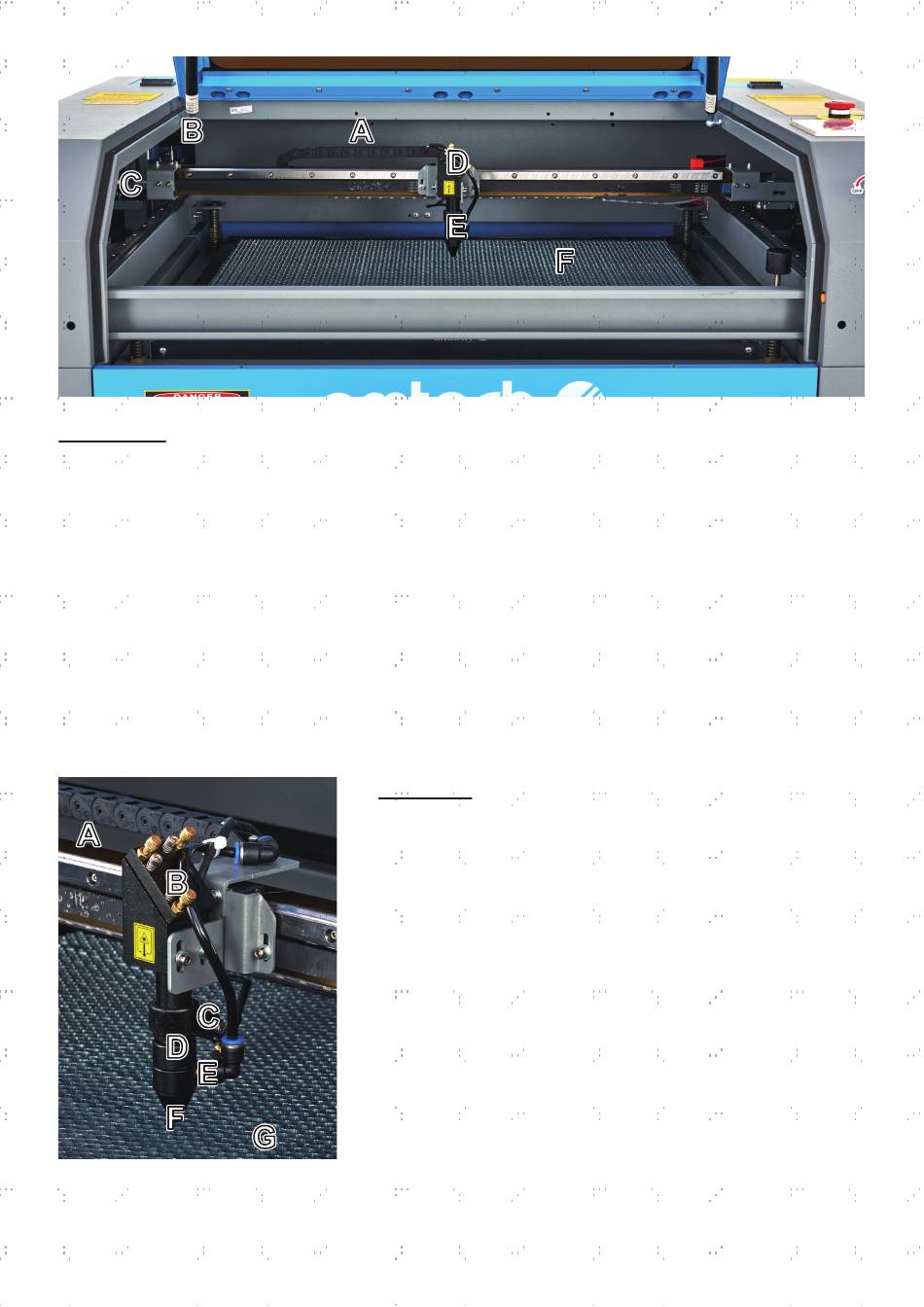

Laserstrahl
A. Laserröhre—Die mit CO₂ gefüllte Glasröhre ist an Halterungen montiert und unbeweglich. Ihre Verbindung mit
dem Lasernetzteil leitet eine extrem hohe Spannung und ist lebensgefährlich.
B. 1. Spiegel—Dieser winkeleinstellbare Spiegel ist fixiert, um den Gravurlaser von der Röhre auf den 2. Spiegel zu
übertragen.
C. 2. Spiegel—Dieser winkeleinstellbare Spiegel bewegt sich mit der X-Achsenschiene, um das Bewegen des
Laserstrahls entlang der Y-Achse zu ermöglichen.
D. 3. Spiegel—Dieser winkeleinstellbare Spiegel bewegt sich mit dem Laserkopf, um das Bewegen des Laserstrahls
entlang der X-Achse zu ermöglichen.
E. Fokuslinse—Diese Linse richtet und fokussiert den Laser auf das Material.
F. Arbeitsbett—Das Arbeitsbett an sich ist höhenverstell- bar oder kann je nach Projekten unterschiedlich mit
Aluminium- oder Wabentisch ausgestattet sein.
Laserkopf
A. X-Achsenschiene—Diese Schiene bewegt sich entlang der
Y-Achse, wobei ihre Bewegung durch Endschalter gesteuert wird.
B. 3. Spiegel—Dieser winkeleinstellbare Spiegel überträgt den Laser
vom 2. Spiegel auf die Fokuslinse.
C. Rotpunkt-Zeiger—Mit dessen Hilfe können Sie die genaue
Position des unsichtbaren Gravurlasers sehen.
D. Fokuslinse—Die 18-mm-Linse richtet und fokussiert den
Laserstrahl auf die Schnittstelle zum gravierenden Material.
E. Luftsteuerungsventil—Es bläst Druckluft, um die Funken zu
ersticken und Gas und Schmutz beim Gravieren wegzublasen.
F. Laser—Der Gravurlaser selbst ist unsichtbar, aber höchst
gefährlich. Schützen Sie Augen und Haut vor direkter Einstrahlung.
G. Arbeitsbett—Verwenden Sie das mitgelieferte Acrylwerkzeug,
um den perfekten Fokus für jede Materialstärke zu finden.
