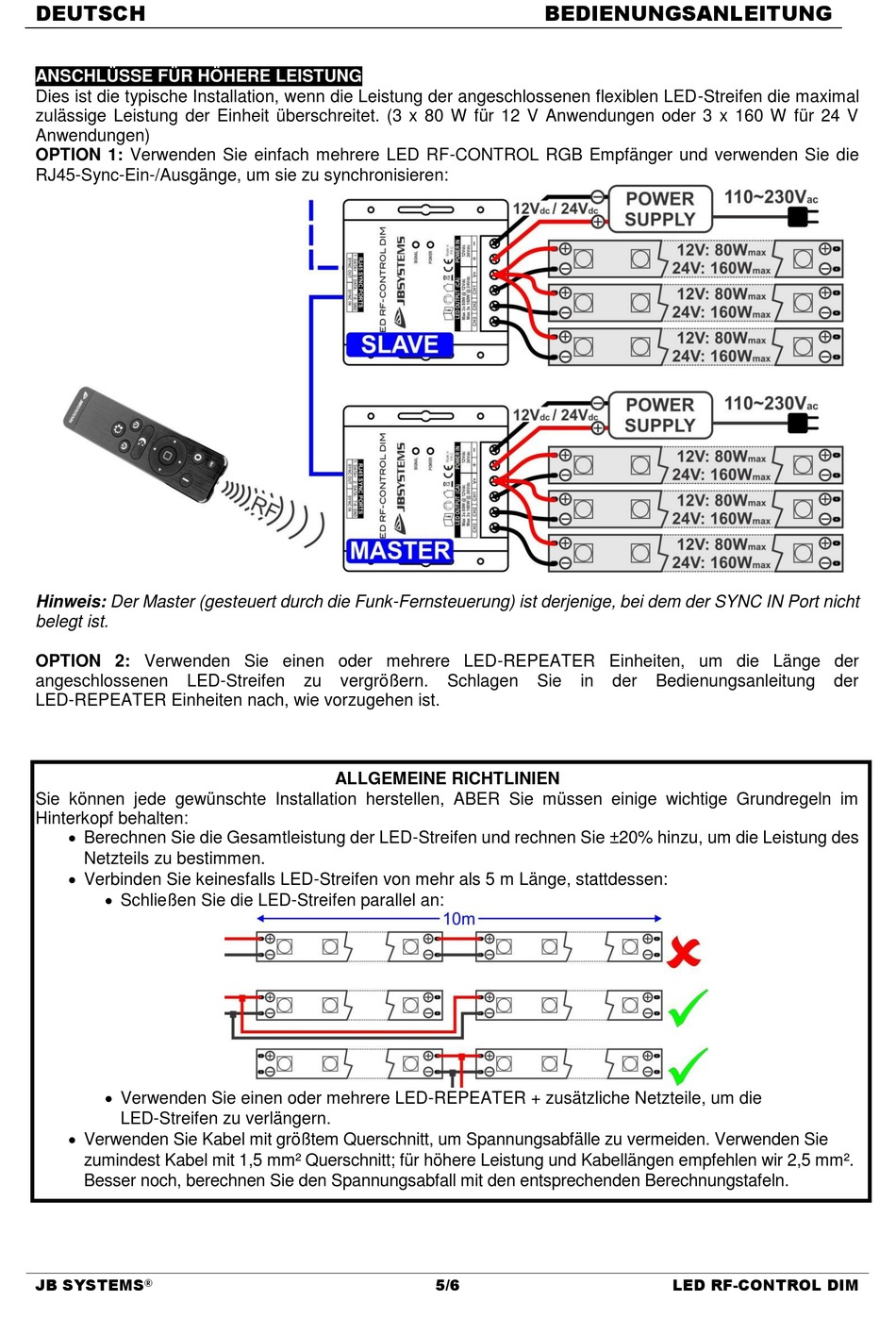

DEUTSCH
ANSCHLÜSSE FÜR HÖHERE LEISTUNG
Dies ist die typische Installation, wenn die Leistung der angeschlossenen flexiblen LED-Streifen die maximal
zulässige Leistung der Einheit überschreitet. (3 x 80 W für 12 V Anwendungen oder 3 x 160 W für 24 V
Anwendungen)
OPTION 1: Verwenden Sie einfach mehrere LED RF-CONTROL RGB Empfänger und verwenden Sie die
RJ45-Sync-Ein-/Ausgänge, um sie zu synchronisieren:
Hinweis: Der Master (gesteuert durch die Funk-Fernsteuerung) ist derjenige, bei dem der SYNC IN Port nicht
belegt ist.
OPTION 2: Verwenden Sie einen oder mehrere LED-REPEATER Einheiten, um die Länge der
angeschlossenen
LED-Streifen
LED-REPEATER Einheiten nach, wie vorzugehen ist.
Sie können jede gewünschte Installation herstellen, ABER Sie müssen einige wichtige Grundregeln im
Hinterkopf behalten:
 Berechnen Sie die Gesamtleistung der LED-Streifen und rechnen Sie ±20% hinzu, um die Leistung des
Netzteils zu bestimmen.
 Verbinden Sie keinesfalls LED-Streifen von mehr als 5 m Länge, stattdessen:
 Schließen Sie die LED-Streifen parallel an:
 Verwenden Sie einen oder mehrere LED-REPEATER + zusätzliche Netzteile, um die
LED-Streifen zu verlängern.
 Verwenden Sie Kabel mit größtem Querschnitt, um Spannungsabfälle zu vermeiden. Verwenden Sie
zumindest Kabel mit 1,5 mm² Querschnitt; für höhere Leistung und Kabellängen empfehlen wir 2,5 mm².
Besser noch, berechnen Sie den Spannungsabfall mit den entsprechenden Berechnungstafeln.
