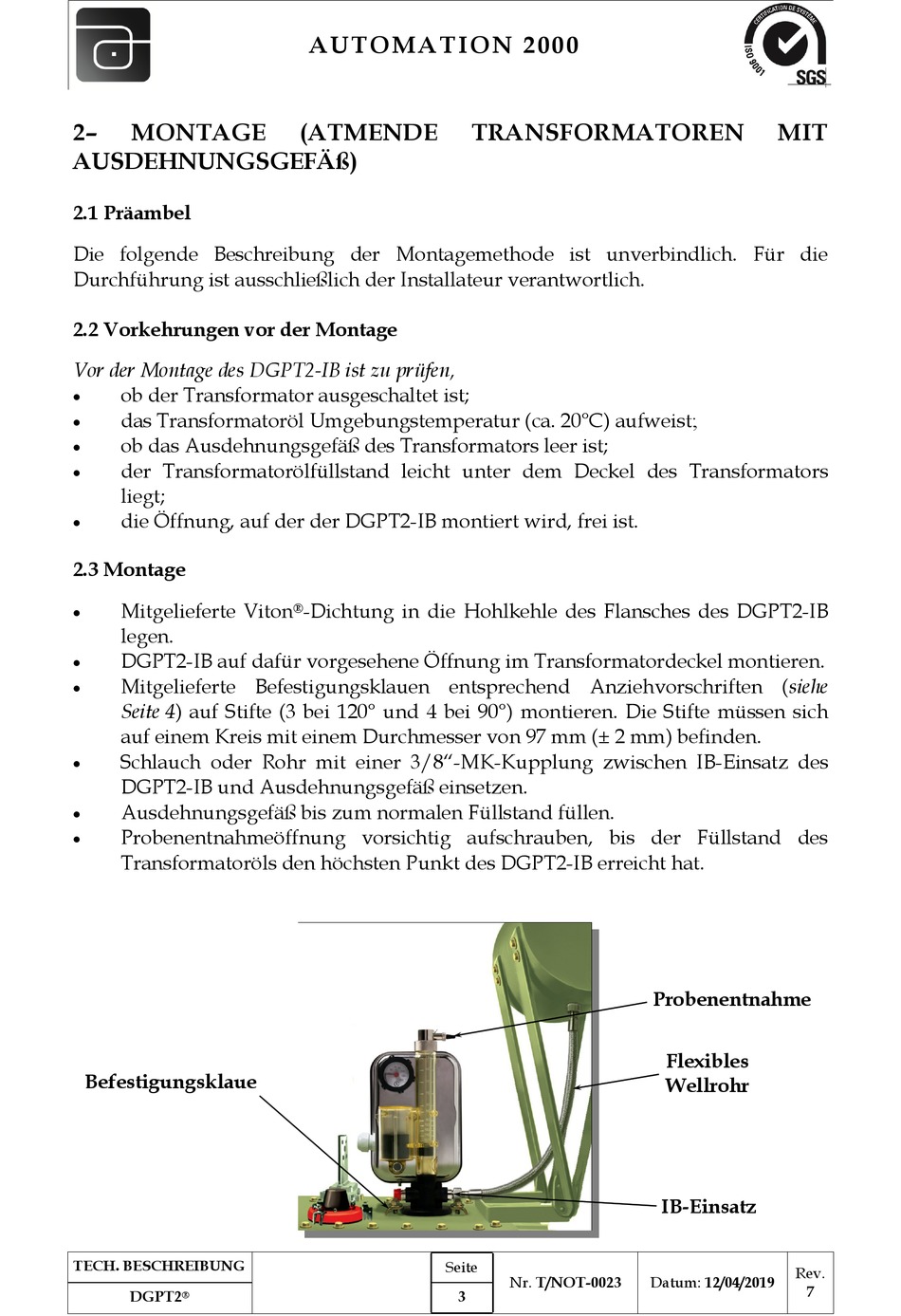

2–
MONTAGE
AUSDEHNUNGSGEFÄß)
2.1 Präambel
Die folgende Beschreibung der Montagemethode ist unverbindlich. Für die
Durchführung ist ausschließlich der Installateur verantwortlich.
2.2 Vorkehrungen vor der Montage
Vor der Montage des DGPT2-IB ist zu prüfen,
ob der Transformator ausgeschaltet ist;
das Transformatoröl Umgebungstemperatur (ca. 20°C) aufweist;
ob das Ausdehnungsgefäß des Transformators leer ist;
der Transformatorölfüllstand leicht unter dem Deckel des Transformators
liegt;
die Öffnung, auf der der DGPT2-IB montiert wird, frei ist.
2.3 Montage
Mitgelieferte Viton
legen.
DGPT2-IB auf dafür vorgesehene Öffnung im Transformatordeckel montieren.
Mitgelieferte Befestigungsklauen entsprechend Anziehvorschriften (siehe
Seite 4) auf Stifte (3 bei 120° und 4 bei 90°) montieren. Die Stifte müssen sich
auf einem Kreis mit einem Durchmesser von 97 mm (± 2 mm) befinden.
Schlauch oder Rohr mit einer 3/8"-MK-Kupplung zwischen IB-Einsatz des
DGPT2-IB und Ausdehnungsgefäß einsetzen.
Ausdehnungsgefäß bis zum normalen Füllstand füllen.
Probenentnahmeöffnung vorsichtig aufschrauben, bis der Füllstand des
Transformatoröls den höchsten Punkt des DGPT2-IB erreicht hat.
Befestigungsklaue
TECH. BESCHREIBUNG
DGPT2
®
A U T O M A T I O N 2 0 0 0
(ATMENDE
-Dichtung in die Hohlkehle des Flansches des DGPT2-IB
®
Seite
3
TRANSFORMATOREN
Nr. T/NOT-0023
MIT
Probenentnahme
Flexibles
Wellrohr
IB-Einsatz
Rev.
Datum: 12/04/2019
7
