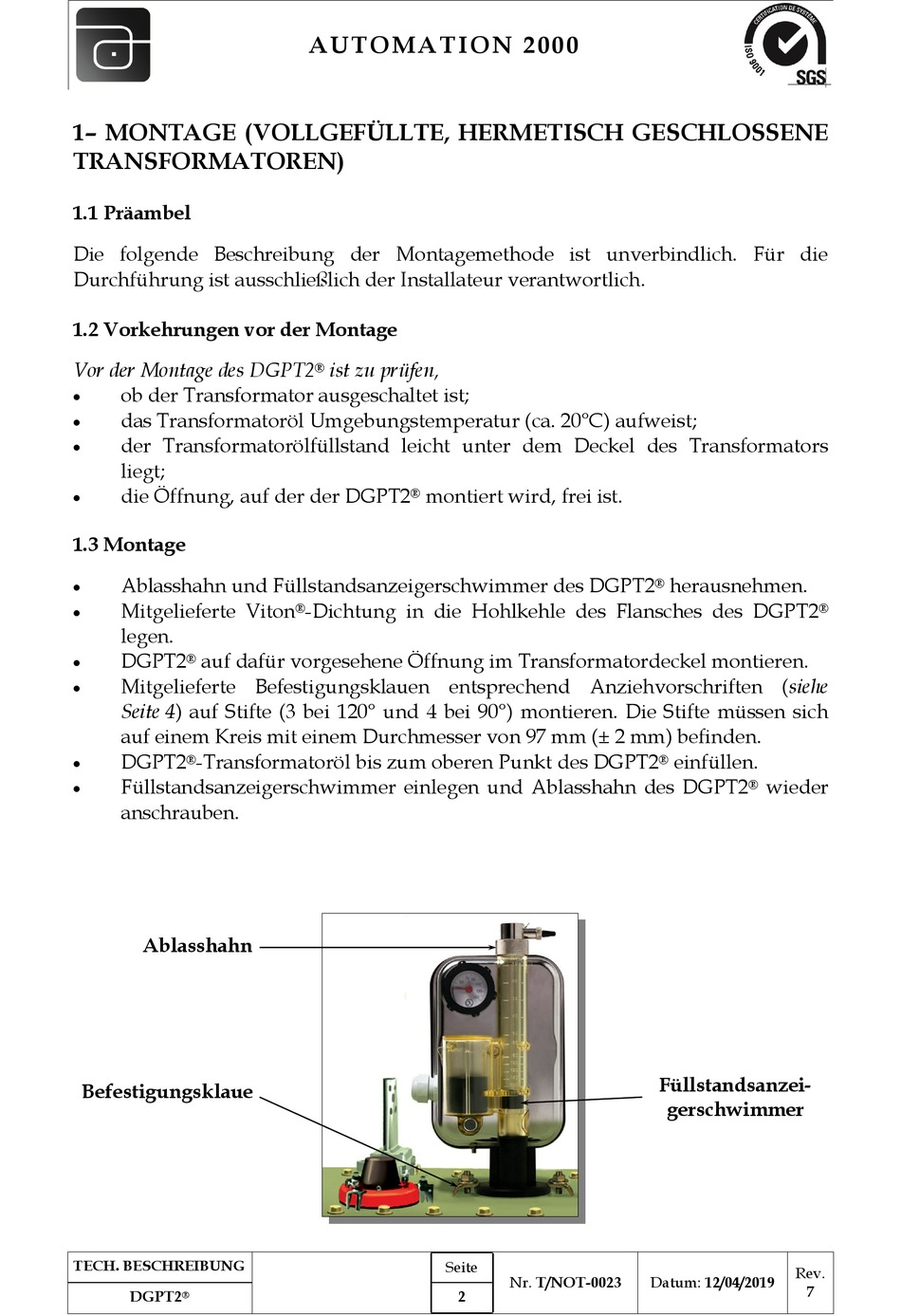

1– MONTAGE (VOLLGEFÜLLTE, HERMETISCH GESCHLOSSENE
TRANSFORMATOREN)
1.1 Präambel
Die folgende Beschreibung der Montagemethode ist unverbindlich. Für die
Durchführung ist ausschließlich der Installateur verantwortlich.

1.2 Vorkehrungen vor der Montage

Vor der Montage des DGPT2
ob der Transformator ausgeschaltet ist;

das Transformatoröl Umgebungstemperatur (ca. 20°C) aufweist;

der Transformatorölfüllstand leicht unter dem Deckel des Transformators

liegt;
die Öffnung, auf der der DGPT2

1.3 Montage
Ablasshahn und Füllstandsanzeigerschwimmer des DGPT2

Mitgelieferte Viton

legen.
DGPT2 auf dafür vorgesehene Öffnung im Transformatordeckel montieren.
 ®
Mitgelieferte Befestigungsklauen entsprechend Anziehvorschriften (siehe

Seite 4) auf Stifte (3 bei 120° und 4 bei 90°) montieren. Die Stifte müssen sich
auf einem Kreis mit einem Durchmesser von 97 mm (± 2 mm) befinden.
DGPT2 -Transformatoröl bis zum oberen Punkt des DGPT2
 ®
Füllstandsanzeigerschwimmer einlegen und Ablasshahn des DGPT2

anschrauben.
Ablasshahn
Befestigungsklaue
TECH. BESCHREIBUNG
DGPT2
®
A U T O M A T I O N 2 0 0 0
ist zu prüfen,
®
montiert wird, frei ist.
®
-Dichtung in die Hohlkehle des Flansches des DGPT2
®
Seite
2
herausnehmen.
®
einfüllen.
®
Füllstandsanzei-
gerschwimmer
