TUBE CONDENSER MICROPHONE T-1
5. Audioverbindung
Benutzen Sie zur Abnahme des vorverstärkten Signals (Anschluss OUTPUT
am PSU-T) ein symmetrisches Mikrofonkabel mit folgender Pin-Belegung:
Pin 1 = Schirm, Pin 2 = +, Pin 3 = -. Da alle Kontaktpunkte des PSU-T
goldbeschichtet sind, sollte Ihr Mikrofonkabel nach Möglichkeit über
goldbeschichtete Stecker verfügen.

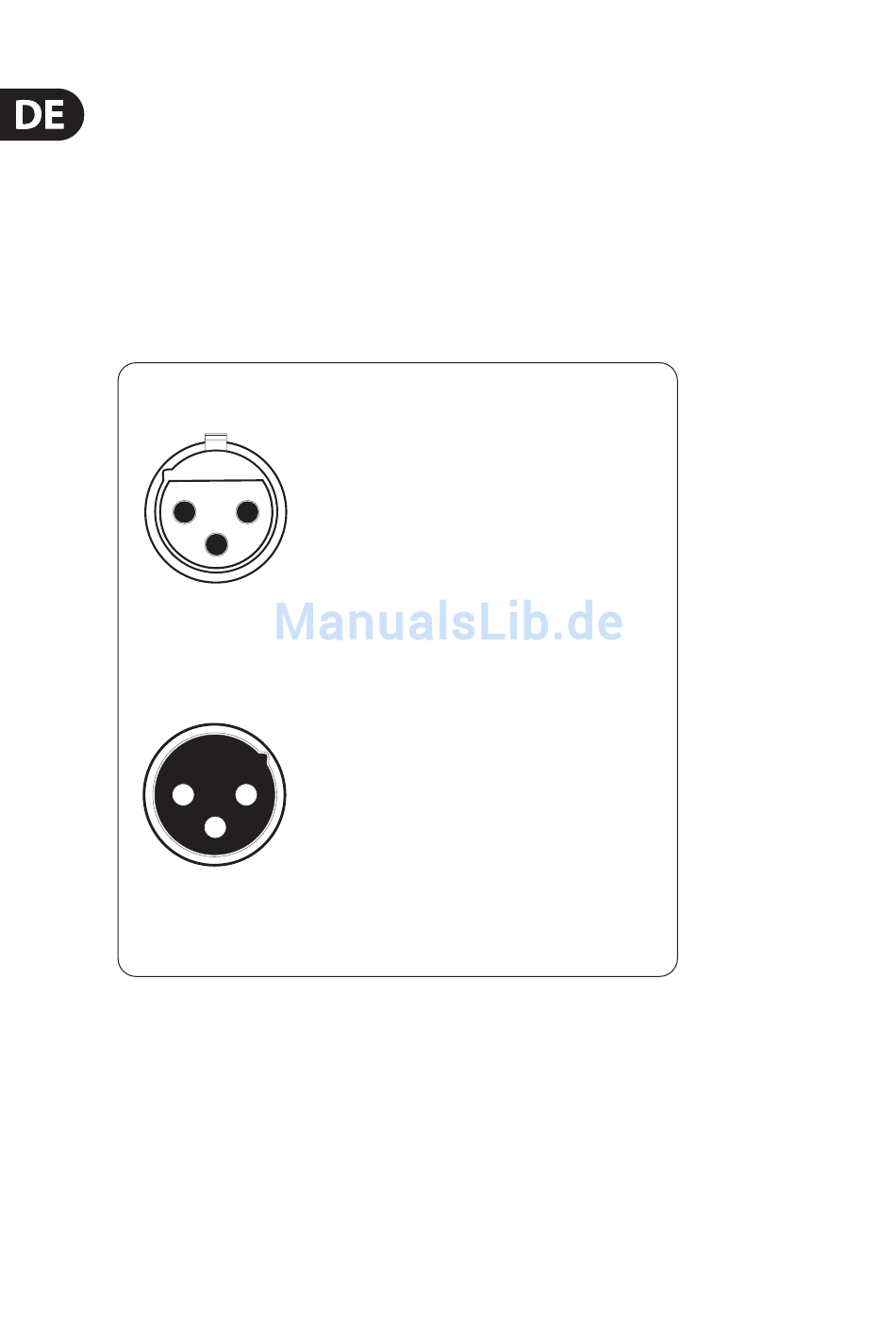

Symmetrischer Betrieb mit XLR-Verbindungen
2 1
3
Eingang
1 = Masse / Schirm
2 = heiß (+)
3 = kalt (-)
1
2
3
Ausgang
Bei unsymmetrischem Betrieb mussen Pin 1 und Pin 3
gebruckt werden.
Fig. 5.1: XLR-Verbindungen
