Verwandte Anleitungen für Behringer B-5
Inhaltszusammenfassung für Behringer B-5

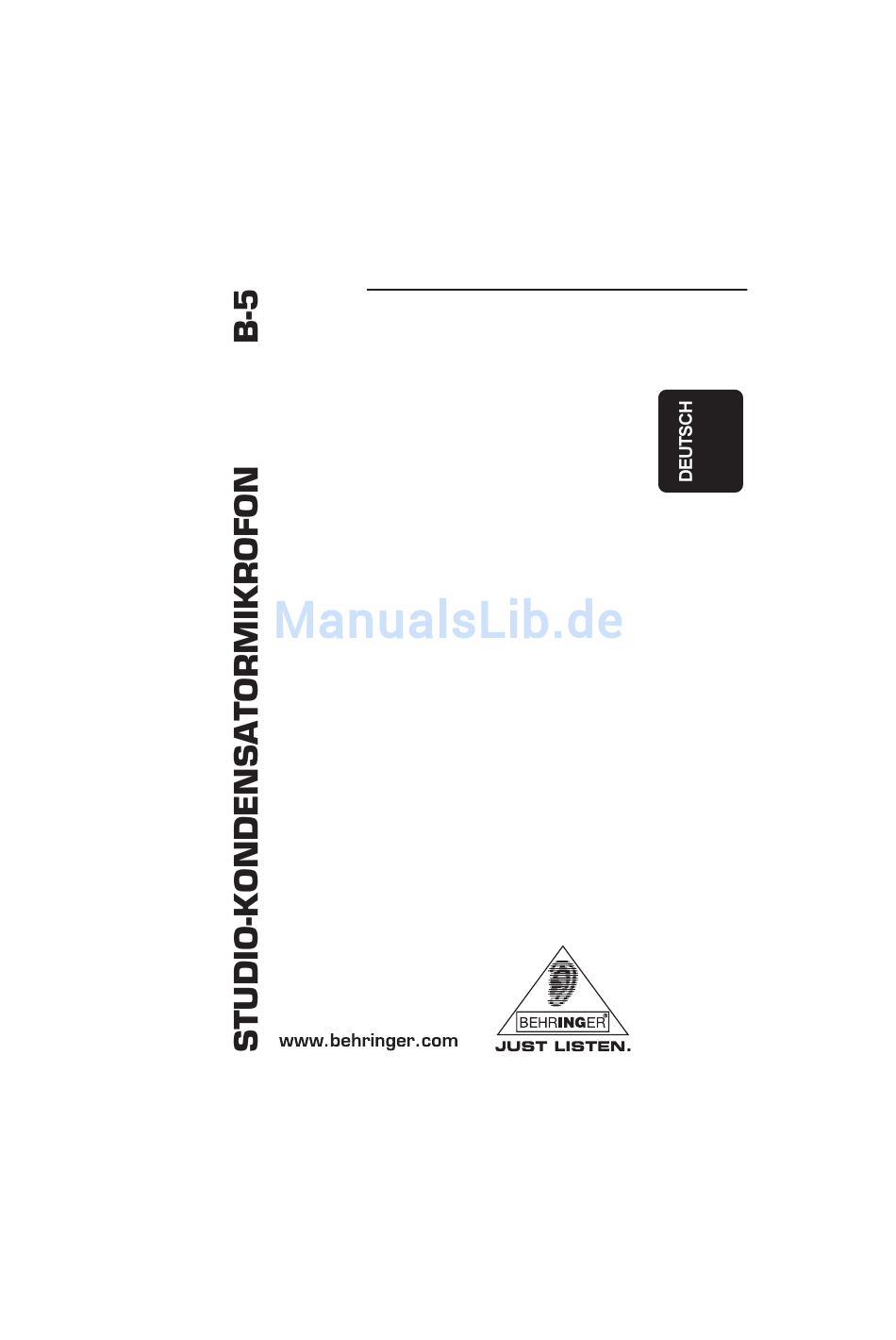

- Seite 1 Bedienungsanleitung Version 1.0 Juni 2003...
- Seite 2 Kopfende des Mikrofons. 2. SPEISUNG Für den Betrieb des Kondensatormikrofons ist eine Phantomspeisung (+48 V) erforderlich. Für Schäden an Ihrem B-5, die auf eine defekte Phantomspeisung zurückzuführen sind, übernehmen wir keine Haftung. Schalten Sie Ihr Wiedergabesystem stumm und verbinden Sie das B-5 mit dem Mikrofoneingang ihres Mischpults, bevor Sie die Phantomspeisung aktivieren.
- Seite 3 Klangquellen (z. B. eine Gruppe von Sängern) zusammen aufgenommen werden sollen. 4. LOW CUT-FILTER UND PEGELABSENKUNG (-10 dB) Das B-5 verfügt über ein schaltbares Low Cut-Filter, mit dem Sie das Aufnehmen niederfrequenter Störungen wie z. B. Trittschall verhindern können. Schieben Sie den Schalter in seine mittlere Stellung, um das Filter zu aktivieren.
-
Seite 4: Garantiebedingungen
Benutzen Sie zum Anschluss des B-5 ein symmetrisches XLR- Mikrofonkabel mit folgender Pin-Belegung: Pin 1 = Schirm, Pin 2 = +, Pin 3 = -. Da alle Kontaktpunkte des B-5 goldbeschichtet sind, sollte Ihr Mikrofonkabel nach Möglichkeit über goldbeschichtete Stecker verfügen. - Seite 5 ∅ Gehäuse: 20 mm, Länge: 120 mm Gewicht: ca. 0,09 kg Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und Erscheinungsbild des Produktes können daher von den genannten Angaben oder Abbildungen abweichen.
-
Seite 6: Technische Daten
STUDIO-KONDENSATORMIKROFON B-5 Polardiagramm (Niere) Frequenzgang (Niere) Polardiagramm (Kugel) Frequenzgang (Kugel) 10. TECHNISCHE DATEN...
