Bedienungsanleitung

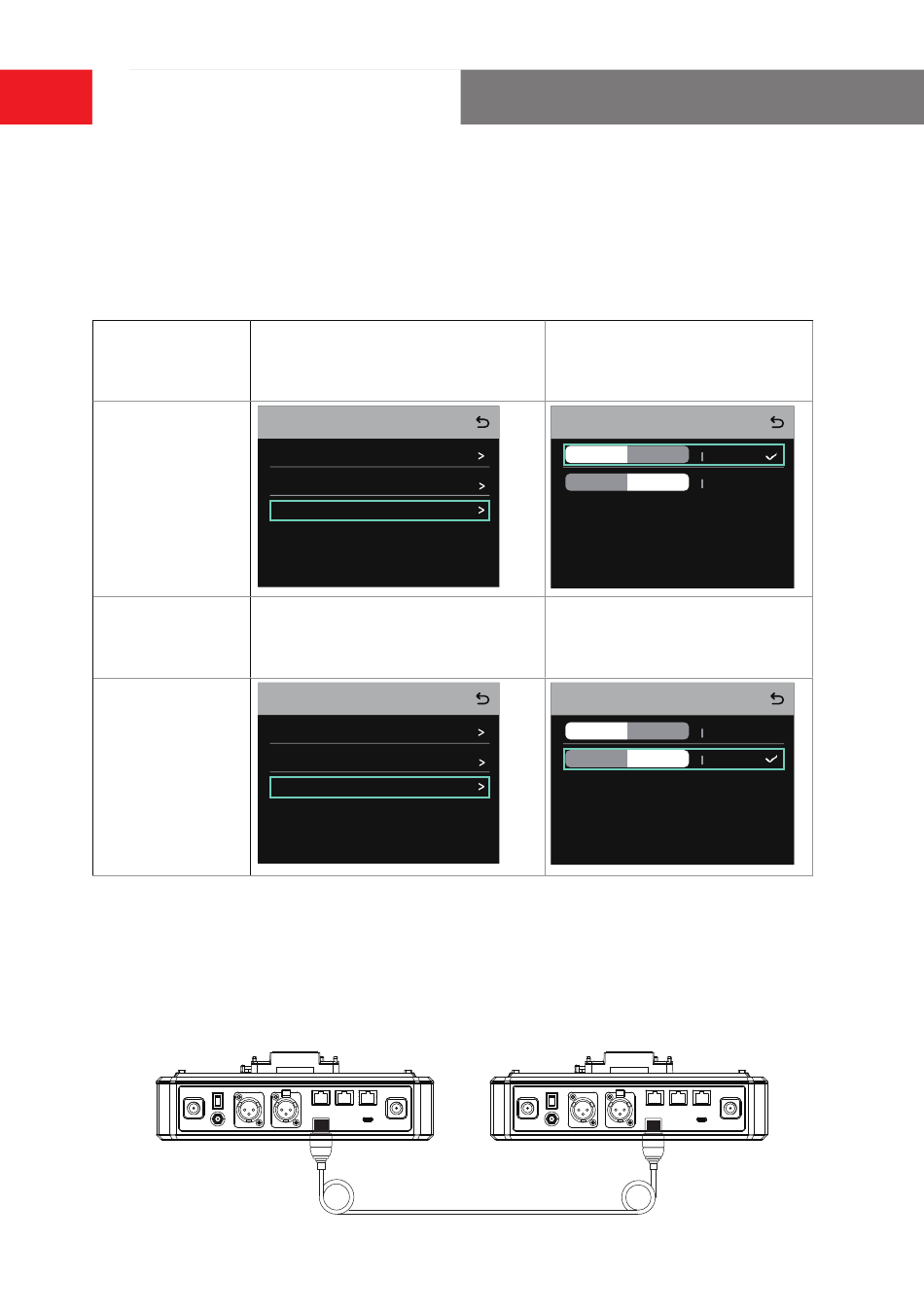

4-Draht-Konfiguration
Haben Sie zwei Hubs mit einem Netzwerkkabel verbunden, wählen Sie auf den Hubs
den Menüpunkt „4 Wire" und die Option „Line Sequence Switching". Wählen Sie dann
auf einem Hub die Option „Standard" und auf dem anderen Hub die Option „Cross".
Displays der Hubs
Wählen Sie den Menüpunkt
Hub ① „4 Wire" und dann die Option
„Line Sequence Switching".
4-Draht-
Konfiguration
Wählen Sie den Menüpunkt
Hub ② „4 Wire" und dann die Option
„Line Sequence Switching".
4-Draht-
Konfiguration
Kaskadenschaltung für das Koppeln von zwei Systemen über das IP-Netzwerk
Verwenden Sie ein herkömmliches Netzwerkkabel, um zwei Hubs über die RJ45-
Anschluss zu koppeln. Beide RJ45-Anschluss des jeweiligen Hubs sind dafür geeignet.
Das Netzwerkkabel darf eine Länge von bis zu 300 Metern aufweisen.
4 Wire Setting
Input Gain
Output Gain
Line Sequence Switching
4 Wire Setting
Input Gain
Output Gain
Line Sequence Switching
300 Meter langes Netzwerkkabel
Network cable of 300 meters
DE-17
Wählen Sie anschließend
die Option „Standard".
Line sequence switching
3 4 5 6
Standard
IN+ OUT+ OUT- IN-
3 4 5 6
Cross
OUT+ IN+ IN- OUT-
Wählen Sie anschließend
die Option „Cross".
Line sequence switching
3 4 5 6
Standard
IN+ OUT+ OUT- IN-
3 4 5 6
Cross
OUT+ IN+ IN- OUT-
