4. Schublade montieren

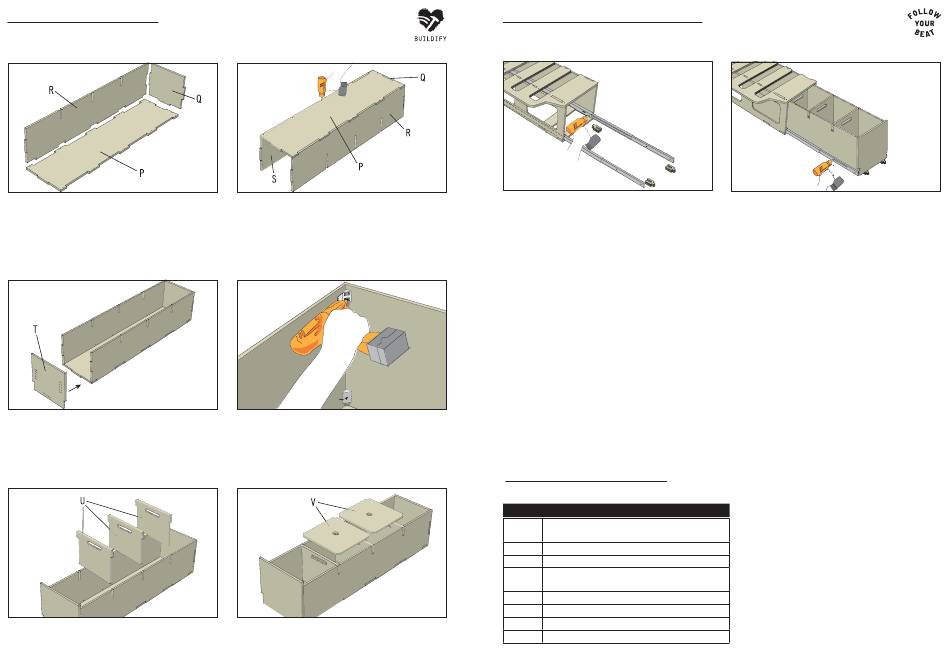

Montiere nun noch die Schublade. Dafür legst Du die Bodenplatte (P)
auf Deine glatte, saubere Unterlage, fügst zunächst die Abschluss-
platte (Q) und dann die Seitenwand (R) an. Die Verzapfungen greifen
wieder genau ineinander.
Vervollständige den Schubladenkorpus noch durch Aufstecken der
Frontplatte (T). Mit einem Gummihammer kannst du vorsichtig
nacharbeiten, bis die Frontplatte gut sitzt.
Die drei Trennwände (U) werden von oben an den vorgesehenen
Stellen eingeschoben. So erhältst Du vier getrennte Fächer in der
Schublade.
Füge analog dazu auch die Seitenwand (S) an und drehe die Konst-
ruktion dann um 180°, sodass die Bodenplatte (P) nach oben zeigt,
um die Abschlussplatte (Q) und die Seitenwände (R) und (S) mit der
Bodenplatte (P) durch die vorgesehenen Bohrlöcher zu verschrau-
ben. Nimm hierfür Holzschrauben 3x25 mm.
In allen vier Innenecken werden je zwei Eckverbinder verschraubt,
um der Schublade noch mehr Stabilität zu verleihen. Benutze dafür
Holzschrauben 3x16 mm. Die Eckverbinder haben Klappen, die nach
dem Verschrauben durch Andrücken geschlossen werden.
Für zwei der Fächer gibt es Deckel (V) mit Grifflöchern, mit denen die
Fächer von oben geschlossen werden können.
Schublade montieren
(Fortsetzung)
Damit die Schublade nachher leicht gleiten kann, schraubst du
rechts und links auf gleicher Höhe zwei Schubladenschienen in den
Korpus des Stauraum-Bettes. Schraube die Schienen ganz unten
mit Holzschrauben 4,5x16 mm fest. Achte darauf, dass sie absolut
gerade sitzen.
Lege für den nächsten Schritt Unterlegkeile bereit.
Artikelnummern
ART. NR.
BEZEICHNUNG
10670782 Buildify Campingbox Grace Bettsystem längs mit Auszug für
VW 1800x1165x406 mm (LxBxH)
8673966
Lamellentürscharnier 50x23 mm
10332000 Möbelschloss Push Lock Mini
10709697 Schubladenschiene Schwerlastkugelvollauszug für
Schubkastenlänge 1350 mm verzinkt 2 Stück
5604264
Universal Eckverbinder
10434559 Heco Topix plus Holzschrauben Senkkopf 3x25 mm
10434524 Heco Topix plus Holzschrauben Senkkopf 3x16 mm
6531158
JD Plus Universalschraube Senkkopf 4,5x16 mm
Stelle die Schublade zwischen die beiden Schienen auf die Unterleg-
keile und verschraube sie mit Holzschrauben 4,5x16 mm.
