Ausziehbares Camper Bett Grace aufbauen
BUILDIFY PRODUKTE
1 x BUILDIFY Campingbox Grace Bettsystem längs mit Auszug für VW
1800x1165x406 mm (LxBxH)
:
TIPP: VORBOHREN
Es kann hilfreich sein, an manchen Stellen, die nicht vorgebohrt sind, das
Holz vor dem Verschrauben mit einem ganz dünnen Universalbohrer leicht
vorzubohren.
AUFBAUBEISPIEL UND ABMESSUNGEN
ZUSATZARTIKEL
2 x Lamellentürscharnier 50x23 mm
1 x Möbelschloss Push Lock Mini
2 x Paar Schwerlastauszug lang
8 x Universal Eckverbinder
18 x Heco Topix plus Holzschrauben Senkkopf 3x25 mm
12 x Heco Topix plus Holzschrauben Senkkopf 3x16 mm
16 x JD Plus Universalschraube Senkkopf 4,5x16 mm
WERKZEUGE
Akku-Bohrschrauber
Bit
Gummihammer
Meterstab
Unterlagskeile
HOLZSCHUTZ
Es empfiehlt sich, nach dem Schleifen der Kanten die Flächen
und Kanten zum optimalen Schutz 2-3 mal mit farblosem
PU-Parkettlack zu streichen.
Zum Schutz des Holzes kann auch HORNBACH Holzöl farblos
(Art-Nr 5509685) verwendet werden.
FARBLICHE GESTALTUNG
Du brauchst mehr Farbe? Natürlich kannst Du die Möbel mit
HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe
streichen.

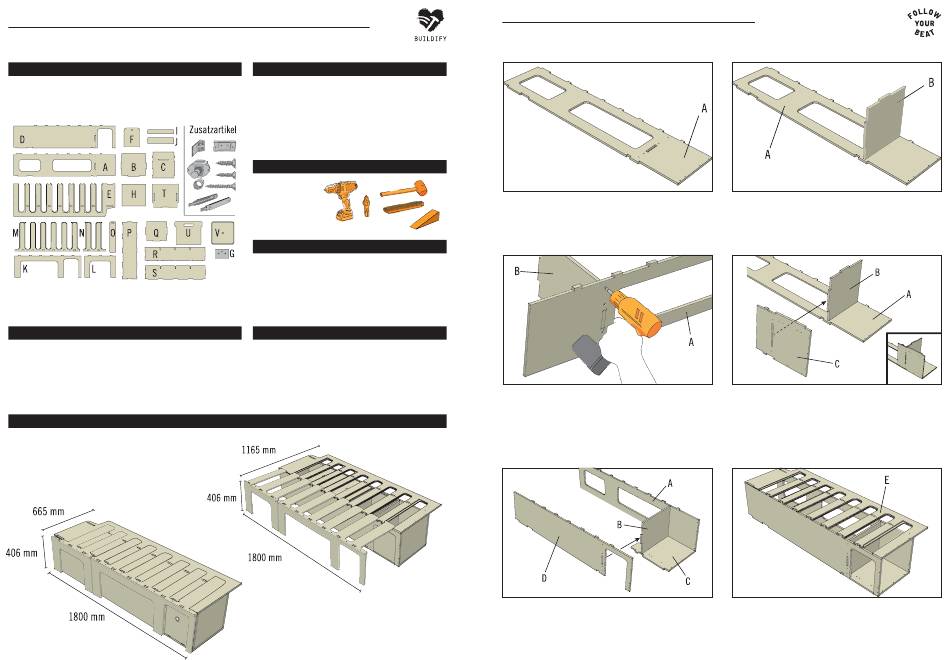

1. Ausziehbares Camper Bett montieren
Lege das Seitenteil (A) auf einen glatten, sauberen Untergrund. Zum
Schutz des Werkstückes und des Bodens kannst Du einen Karton-
bogen in passender Größe unterlegen. Das Seitenelement weist zwei
Durchlässe auf. Platziere es so, dass der schmälere Durchlass links
liegt und die Seite mit den acht Zapfen nach hinten zeigt.
Kippe die Konstruktion nach vorne und verschraube das Seitenteil
(A) von hinten mit der Zwischenwand (B) durch die dafür vorgesehe-
nen Bohrlöcher. Dafür benötigst Du vier Holzschrauben 3x25 mm.
Kippe die Konstruktion zurück. Das Seitenteil (A) liegt nun wieder
flach auf der Unterlage. Das Bodenelement (C) wird rechtwinkelig zu
Kippe die Konstruktion wieder nach vorne und füge das Seitenteil
(D) parallel zum Seitenteil (A) an. Die Zapfen in (B) und (C) greifen
genau in die Ausfräsungen des Seitenteils (D), in dem sich Bohr-
löcher befinden, durch die es mit der Konstruktion verschraubt wird.
Verwende wieder Holzschrauben 3x25 mm.
Stecke die Zwischenwand (B) auf das Seitenteil (A). In der Zwi-
schenwand ist dafür ein Zapfen vorgesehen, der genau in die dafür
vorgesehene Ausfräsung im Grundelement passt. Die Seite mit dem
längeren Zapfen zeigt dabei nach vorne.
(A) und (B) aufgesteckt, sodass der längere Zapfen der Zwischen-
wand (B) in die dafür vorgesehene Ausfräsung in (C) greift. Ver-
schraube das Bodenelement (C) durch die beiden Bohrlöcher neben
der Verzapfung mit (B). Nimm dafür Holzschrauben 3x25 mm. Mit
derselben Schraubensorte verbindest Du auch (C) mit (A) durch die
vier dafür vorgesehenen Bohrlöcher.
Von oben wird das Rostelement (E) aufgesteckt und durch die vor-
gesehenen Bohrlöcher mit 3x25 mm Holzschrauben verschraubt.
