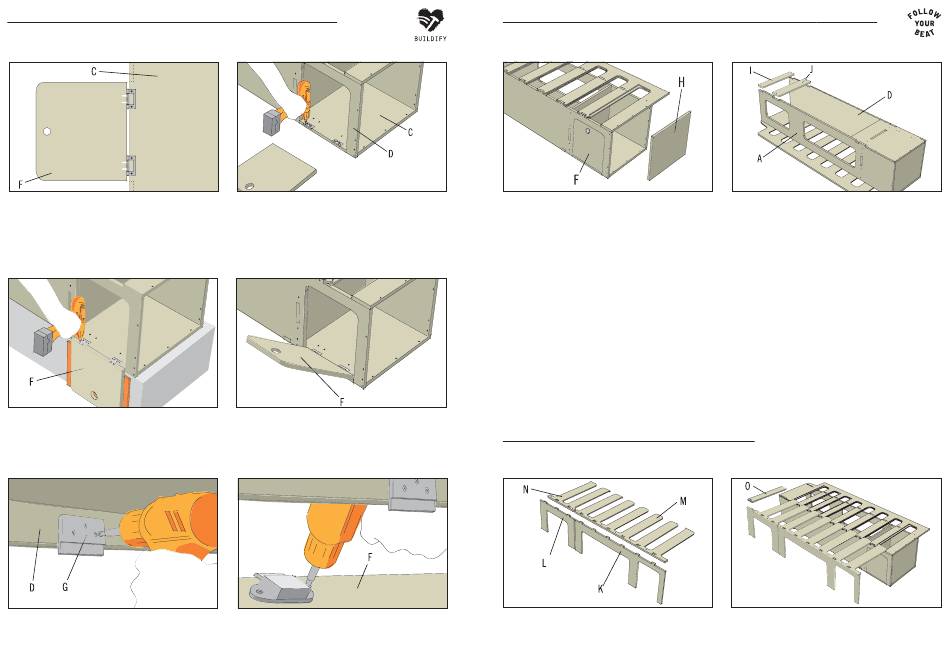

2. Frontklappe montieren und Korpus vervollständigen
Die Klappe (F) wird mit zwei Lamellentürscharnieren am Bodenele-
ment (C) befestigt.
Um die Klappe (F) bequem an die Lamellentürscharniere schrauben
zu können, kannst Du Dir eine Hilfskonstruktion aus Holz oder Karton
bauen. So wird der Korpus hochgebockt und die Klappe (F) an ihrer
Schmalseite mit den Scharnieren verschraubt. Verwende hierfür
wieder Senkkopf Holzschrauben 3x16 mm. Um den richtigen Abstand
Der Anschlag (G) für das Möbelschloss der Klappe wird im Stauraum
von innen oben in der Mitte der Klappenöffnung an das Seitenteil (D)
geschraubt. Du brauchst dafür drei Holzschrauben Senkkopf 3x16 mm.
Schraube die Lamellentürscharniere zunächst an die Kante des
Bodenelementes (C), unten innerhalb der Klappenöffnung des Sei-
tenteils (D). Die Scharnierachsen funktionieren dabei als Anschlag.
Rücke die Scharniere so weit an das Bodenelement (C), sodass die
Achsen bündig anstoßen und verschraube jeweils das äußere Schar-
nierteil mit dem Korpus. Verwende hierfür Senkkopf Holzschrauben
3x16 mm.
einzuhalten, kannst Du ein Brettchen in der Stärke der Scharnierach-
sen dazwischen klemmen.
Prüfe, ob sich die Klappe (F) öffnen und schließen lässt, ohne zu
haken. Gegebenenfalls musst Du die Verschraubung der Scharniere
noch etwas nachbessern.
An der oberen Kante der Klappe (F) ist eine runde Ausfräsung für das
Möbelschloss vorgesehen. Dieses wird mit Holzschrauben Senkkopf
3x16 mm an der Klappe (F) verschraubt. Von außen lässt sich das
Schloss per Knopfdruck bedienen.
Frontklappe montieren und Korpus vervollständigen
Setze die Abschlussplatte (H) an dem Ende der Konstruktion ein, wo
sich auch die Klappe (F) befindet. Sie passt genau in den Freiraum
und muss bündig vorne abschließen. Verschraube die Abschluss-
platte (H) umlaufend mit der Konstruktion. Verwende dafür 3x25 mm
Holzschrauben.
3. Ausziehbares Rostelement montieren
Das ausziehbare Rostelement besteht aus vier Einzelteilen. Stecke
(N) auf (L) und (M) auf (K). Die Verzapfungen passen genau ineinan-
der. Anschließend verschraubst Du die Elemente von oben durch die
vorgesehenen Bohrlöcher mit Holzschrauben 3x25 mm.
(Fortsetzung)
Drehe die Konstruktion nun um 180°, sodass das Rostelement (E)
nach unten zeigt. Füge am Ende die beiden Stützbretter (I) und (J)
ein und verschraube sie mit Holzschrauben 3x25 mm. Die Bretter
verbinden die Seitenteile (A) und (D) und stabilisieren das Stau-
raum-Bett. Beachte, dass das etwas schmälere Stützbrett (I) am
Ende sitzt.
In ausgefahrenem Zustand des Rostes wird das Arretierungsstück
(O) eingesetzt, um die Konstruktion zu stabilisieren. Dieses kann op-
tional zur Aufbewahrung mit Klettband am Korpus befestigt werden,
um es bei Bedarf gleich zur Hand zu haben.
