Betriebsanleitung

II. Beschreibung

Der Temperaturregler ST-480 ist für Heizkessel mit einer Schneckenzuführung bestimmt. Er steuert die
ZH-Wasserzirkulations-pumpe, die Warmwasserpumpe (WW), die Fußbodenheizungspumpe, die
Umwälzpumpe, das Gebläse (Ventilator) und die Brennstoffzuführeinrichtung. Der Regler hat ein an dem
Ventil eingebautes Steuermodul. Dieses Gerät kann auch mit zwei Mischventilen (mit Hilfe der
zusätzlichen Module ST-61), mit einem Standard-Raumthermostaten (Zweipunktregler) oder mit einem
Regler mit RS-Kommunikation, einem GSM-Modul und einem Ethernet-Modul zusammenarbeiten.
Ein Vorteil dieser Steuerung ist die einfache Bedienung. Der Benutzer kann alle Parameter mit dem
Drehknopf des Impulsgebers ändern. Ein weiterer Vorteil ist ein großes und übersichtliches Grafikdisplay,
auf dem der Benutzer den aktuellen Zustand des Kessels genau ablesen kann.

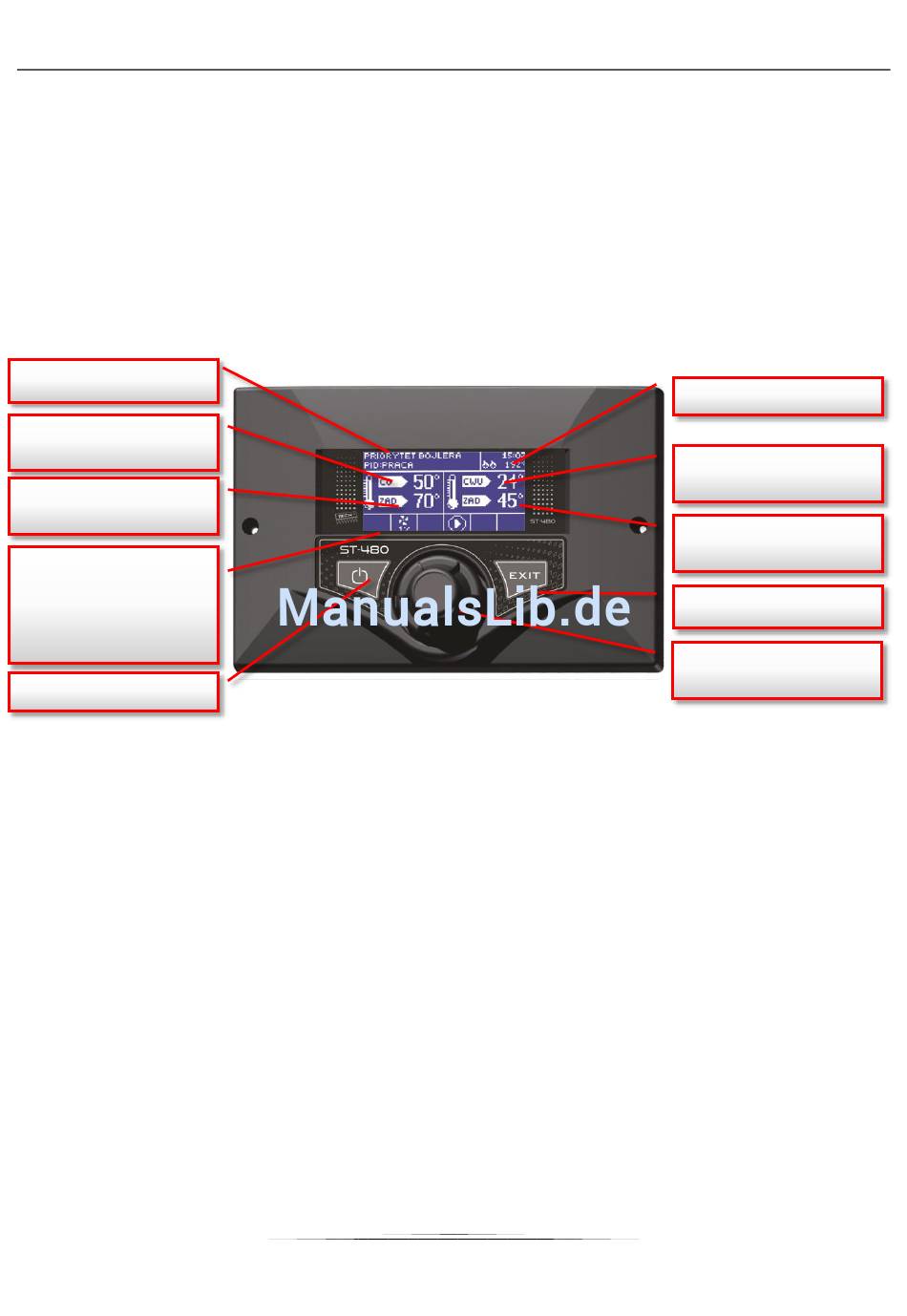

Ein Beispiel einer Hauptbildschirmansicht:
BETRIEBSMODI
KESSEL-IST-TEMP.
KESSEL-SOLL-TEMP.
ZUFÜHRUNG,
GEBLÄSE,
PUMPEN: ZH, WW,
FUSSBODEN-,
UMWÄLZPUMPE
STANDBY-TASTE
Alle Anmerkungen bezüglich des Programms sind an den Kesselhersteller zu richten. Jedes Steuergerät
muss individuell, an eigene Bedürfnisse angepasst, von der Art des Brennstoffs sowie der Art des Kessels
abhängig, eingestellt werden. Die Firma TECH haftet nicht für falsche Einstellung des Steuergerätes.

II.1. Grundbegriffe

Betrieb – nach der Einschaltung des Steuergeräts geht dieses in den Betriebsmodus über und auf der
Anzeige erscheint die Meldung: „BETRIEB". Dies ist die grundlegende Funktionsweise des Reglers, in dem
das Gebläse die ganze Zeit läuft. Demgegenüber wird die Zeit der Brennstoffzuführung (sowohl die
Betriebs- wie die Pausenzeiten) durch den Benutzer eingestellt.
Aufrechterhaltungsmodus – dieser Modus schaltet sich automatisch ein, sobald die Temperatur der
Solltemperatur entspricht oder noch über ihr liegt. In diesem Falle wird der Regler zur fließenden
Absenkung der Wassertemperatur im Umlauf die Brennstoffzuführung verringern und auf der Anzeige
erscheint die Meldung: „AUFRECHTERHALTUNG". Damit sich die Temperatur ordnungsgemäß verringert,
sind die Pausen- und Betriebszeiten im Aufrechterhaltungsmodus zu konfigurieren.
III.

Funktionen des Reglers

In diesem Kapitel werden die Funktionen des Reglers, die Vorgehensweise bei Änderungen der
Einstellungen sowie die Menü-Navigation mit dem Impulsgeber (Drehknopf) beschrieben. Auf dem
Hauptbildschirm des Steuergerätes werden die Betriebsparameter des Kessels angezeigt. Den
Arbeitsmodus und eine Reihe von Einstellungen des Kessels passt der Benutzer an seine Bedürfnisse an.
4
UHR
BOILER-IST-TEMP
BOILER-SOLL-TEMP.
AUSGANG
DREHKNOPF DES
IMPULSGEBERS
