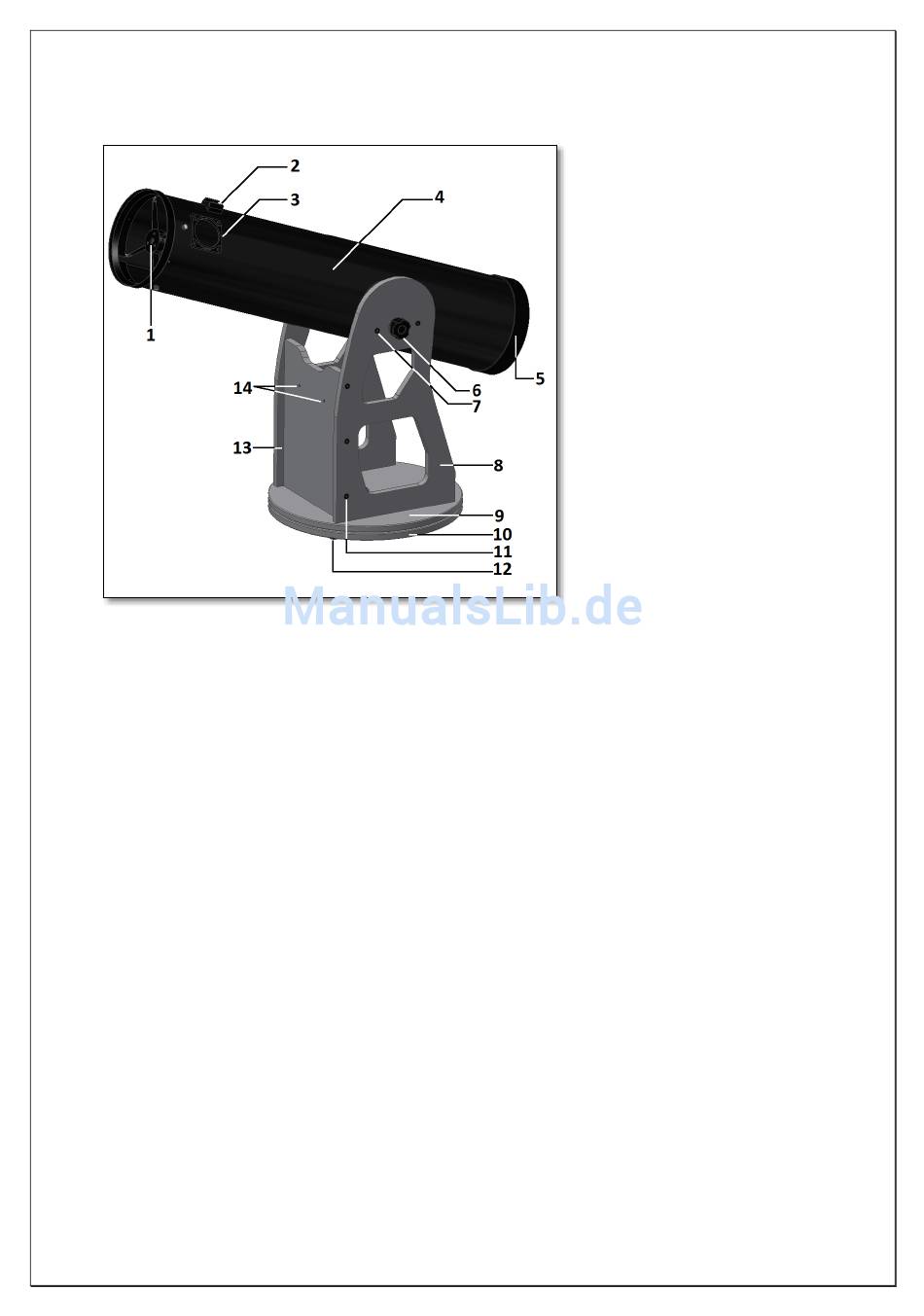

Abb. 1. Beschreibung der Teile
Grundpaket beinhaltet kein weiteres Zubehör, lediglich den optischen Tubus und die Rockerbox. Am Ende
dieses Handbuches finden Sie eine Liste des erhältlichen Zubehörs, einschließlich Okularauszug, Okularen,
Sucherfernrohr und Okularträger zur eventuellen Vervollständigung ihres Teleskops.
1. Machen Sie sich mit Ihrem Teleskop vertraut.
1- Fangspiegelhalter (Fangspiegel)
2- Halter für Sucherfernrohr
3- Anschluss für Okularauszug
4- Optischer Tubus
5- Hauptspiegelzelle
2. Jetzt geht es los.
Das Teleskop wird in zwei Kartons mit den Kennzeichnungen OTA 1/2 und Basis 2/2
geliefert. Die Kartons enthalten den optischen Tubus bzw. die Rockerbox für das Dobson. Öffnen Sie zuerst
den kleineren flachen Karton (sollte mit Base 2/2 markiert sein). Entnehmen Sie die Holzplatten, die
Werkzeuge und das Zubehör. Legen Sie diese Teile auf eine flache und weiche Unterlage (wir empfehlen
Teppichboden, um Kratzer zu vermeiden.
Frontplatte zusammen. Verwenden Sie den mitgelieferten Inbusschlüssel und die Senkkopfschrauben mit
Spitze #11 (siehe Abb. 2.) Vergewissern Sie sich, dass die beiden Bohrungen für den Okularträger nach
außen zeigen (die zwei weißen Pfeile, siehe Abb. 1). Dies ist wichtig, denn der Okularträger (nicht im
Lieferumfang enthalten) kann an diesen beiden Bohrungen befestigt werden. Beginnen Sie mit einem der
Seitenteile und fahren Sie dann mit den zweiten Seitenteil fort. Darauf achten, dass die Frontplatte mit der
Aussparung nach oben montiert wird, siehe Abb. 1. Nun die obere Grundplatte auflegen, siehe Abb. 3. Sie
benötigen nun 6 weitere Senkkopfschrauben, wie die bereits vorher verwendeten. Die Bohrungen in der
oberen Grundplatte verfügen über Plansenkungen für die Schraubenköpfe. Die Fläche mit diesen
Plansenkungen muss nach außen zeigen. Den mitgelieferten Inbusschlüssel verwenden, siehe Abb. 4. Die
Schrauben der bis hierhin montierten Seitenteile sowie der oberen Grundplatte festziehen. Nun die untere
Grundplatte auflegen, siehe Abb. 6. Mitgelieferte Schraube, Muttern und Scheiben, sowie die mittlere Welle
montieren, siehe Abb. 7. Eine korrekte Positionierung ist sehr wichtig. Führen Sie zuerst das Aluminiumrohr
ein (Welle – Teil 4, Abb. 7) - Fortsetzung des Textes auf Seite 5.
Der Nachdruck dieses Dokuments in jedweder Form, und seien es nur Teile seines Inhalts, außer für den individuellen Gebrauch, ist ausdrücklich verboten. Alle Texte, Bilder und Etiketten sind das
Eigentum der Nimax GmbH.
6- Einstellknopf Gewichtsausgleich
7- Senkkopfschraube;
8- Seitenteil links;
9- Obere Grundplatte;
10- Untere Grundplatte;
3. Zusammenbau
Das Omegon® Advanced
Dobson 203
Herzlichen Glückwunsch zum Kauf des
neuen Teleskops Omegon® Advanced
Dobson 203. Mit seinen aus optischem
Glas gefertigten Spiegeln und dem
Lichtsammelvermögen ist dieses Teleskop
der ideale Partner für den Start in die Welt
der Amateurastronomie und wird Ihnen
hierbei viel Vergnügen bereiten. Mit
diesem Teleskop können Sie die Krater auf
dem Mond, Sternenhaufen, Nebel, die
Bänder des Jupiters und seine Galilei'schen
Monde, die Ringe des Saturn, Mars und
der Venus, sowie viele andere Objekte
beobachten.
Lieferumfang.
Das Teleskop wird
entweder als Grund- oder
Komplettpaket, oder aber als
individuell auf Sie zugeschnittenes
Teleskop geliefert (Konfiguration beim
Kauf) - bitte prüfen Sie, welche
Version Sie bestellt haben – die
folgenden Anweisungen gelten für die
Grund- und Komplettpakete. Das
11- Senkkopfschraube (Punkt)
12- Gummifuß
13- Seitenteil rechts
14- Bohrungen in Frontplatte
Bauen Sie zuerst die Seitenteile und die
