SO IST IHR NEUER RECORDER EINSATZBEREIT
Grundsätzliche
Anschlüsse

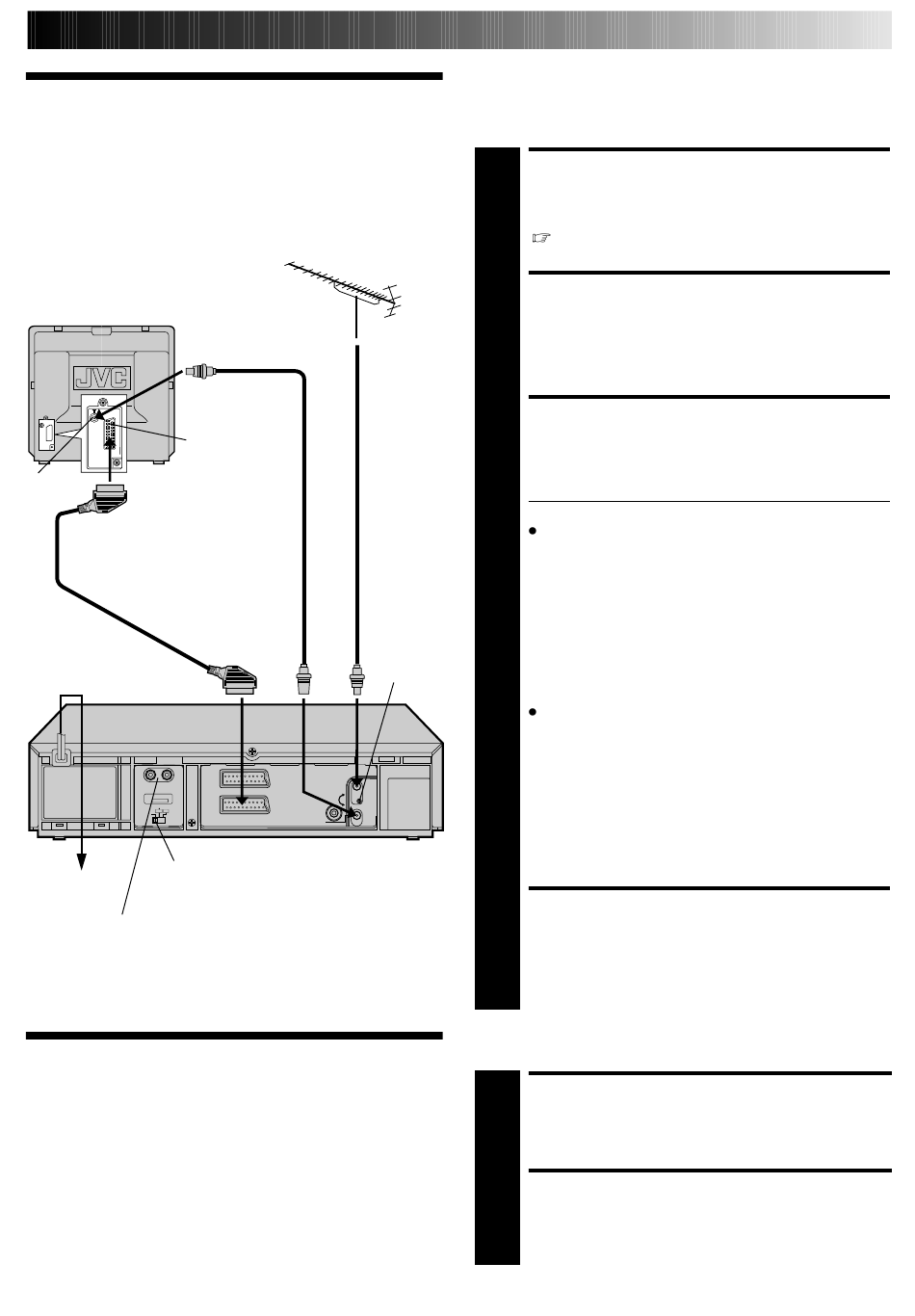

TV-Gerät-Rückseite
21pol. SCART-
Buchse
Antennen-
buchse
21pol. SCART-Kabel
Netzkabel
RF TEST-Schalter
Netzsteckdose
Audio-Ausgang (AUDIO OUT)
Mit dem Audio-Eingang eines Hi-Fi-Stereo-Systems
verbinden.
Einstellung des
Videokanals
am TV-Gerät
TV-Antennen-
kabel
HF-Kabel
(mitgeliefert)
HF-
Ausgangs-
Einstell-
schraube
Rückansicht
Bitte beachten Sie die folgenden Angaben zur Herstellung von
Anschlüssen sorgfältig. IHR VIDEORECORDER IST ERST DANN
VOLLSTÄNDIG EINSATZBEREIT, WENN ALLE ANSCHLÜSSE
EINWANDFREI HERGESTELLT WURDEN.
ÜBERPRÜFEN SIE DEN
KARTONINHALT
1
Stellen Sie sicher, daß alle in den "Technischen Daten"
(
Rückseite) aufgelisteten Zubehörteile im
Lieferumfang enthalten sind.
BESTIMMEN SIE EINEN
GEEIGNETEN AUFSTELLORT
2
Stellen Sie den Recorder auf einer stabilen, flachen und
nicht geneigten Fläche auf.
SCHLIESSEN SIE DEN RECORDER
AN IHR TV-GERÄT AN
3
Die erforderlichen Anschlußschritte hängen vom TV-
Gerät ab.
HF-ANSCHLUSS
Wenn Ihr TV-Gerät KEINE AV-SCART-Buchse vorweist:
a– Ziehen Sie das Antennenkabel vom TV-Gerät ab.
b– Schließen Sie das Antennenkabel an die
rückseitige Buchse ANT. IN des Recorders an.
c– Verbinden Sie mit dem mitgelieferten HF-Kabel
die rückseitige Buchse RF OUT des Recorders mit
der Antennenbuchse des TV-Geräts.
**
Stellen Sie vor der Recorder-Inbetriebnahme sicher,
daß Ihr TV-Gerät auf den VIDEO-Kanal eingestellt ist.
AV-ANSCHLUSS
Wenn Ihr TV-Gerät über eine AV-SCART-Buchse verfügt:
a– Stellen Sie die im Abschnitt "HF-ANSCHLUSS"
beschriebenen Anschlüsse her.
b– Verbinden Sie mit einem SCART-Kabel (nicht
mitgeliefert) die rückseitige Buchse AV1 IN/OUT des
Recorders mit der SCART-Buchse des TV-Geräts.
c– Bringen Sie den Schalter RF TEST in Position OFF.
Stellen Sie vor der Recorder-Inbetriebnahme sicher,
daß Ihr TV-Gerät auf den VIDEO-Modus (oder AV-
Modus) eingestellt ist.
SCHLIESSEN SIE DEN RECORDER
AN DAS STROMNETZ AN
4
Schließen Sie das Recorder-Netzkabel an eine
Netzsteckdose an.
Ihr Videorecorder überträgt Bild- und Tonsignale über das HF-
Kabel auf UHF-Kanal 36 zu Ihrem TV-Gerät.
SCHALTEN SIE DEN RECORDER EIN
1
Drücken Sie hierzu die Taste OPERATE.
LÖSEN SIE DAS HF-TESTBILD AUS
2
Bringen Sie den rückseitigen Schalter RF TEST des
Recorders in Position ON.
DE
FORTSETZUNG NÄCHSTE SEITE.
3
