Stromausgabeverbindungen
J2 Optionaler P4-12V Strom (zum Motherboard)
J7 ATX Stromverbindung (zum Motherboard)
J5 Zur LED (optional)
:
HINWEIS: Wenn HARDOFF auf „nie" gesetzt ist, wird wenn die Batteriespannung für über 1 Minute
unter 11V fällt, um tiefe Entladungssituationen zu vermeiden das M2-ATX automatisch herunterfahren.
AutoLatch: Diese Funktion bewirkt, daß die Stomzufuhr zum PC innerhalb der ersten 60 Sekunden
nach Start nicht getrennt wird, um ein ordentliches Hoch- und Herunterfahren zu gewährleisten. Das
kommt nur zur Geltung wenn der Fahrer Zündplus gibt (den Schlüssel dreht) und dann sofort wieder
ausschaltet (den Schlüssel zurückdreht)..
1.3 Stromanforderungen in einem Auto PC
Das 5V Standby Problem: Eine der schwierigsten Aufgaben einen PC in einem Fahrzeug zu
bedienen ist der Stromverbrauch während der Computer aus ist. Selbst wenn der Computer komplett
ausgeschaltet ist, wird immer noch etwa 100 mA auf der 5 V Leitung verbraucht. Alle
Stromversorgungen haben einen 5 VSB (5 V Warteliste) Modus, so dass sie wenigstens ein PSON
Signal ausgeben können. Wenn der Computer im Schlafmodus ist, wird noch mehr Strom verbraucht,
da das RAM die ganze Zeit über Strom benötigt. Der Stromverbrauch im Sperrmodus ist ein paar Watt.
Ganz gleich wie groß ist Ihre Batterie, es lässt Ihre Batterie in ~2 Wochen schließlich entladen.

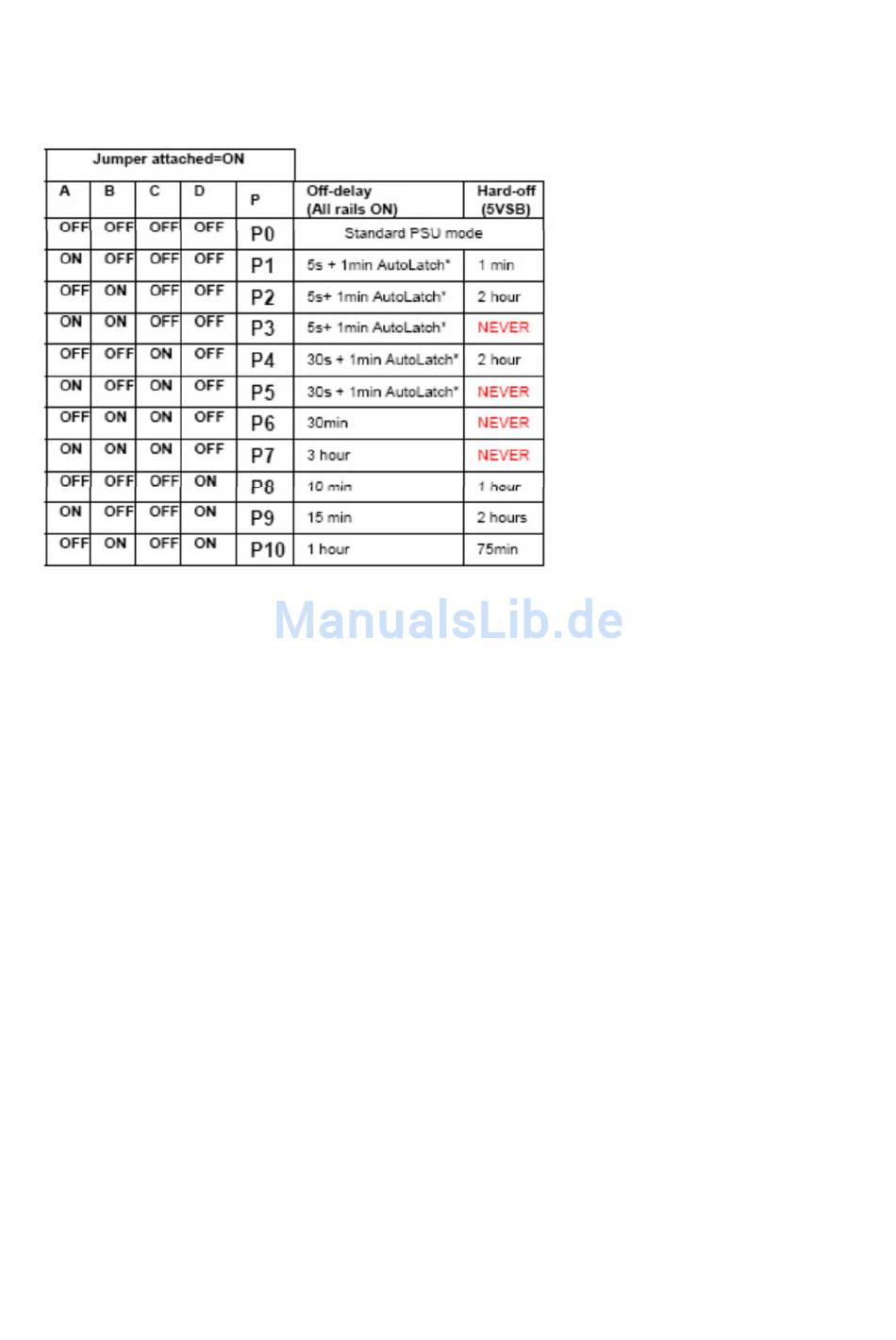

Das M2-ATX geht diese Angelegenheiten durch Trennen der 5 VSb Leitung nach einem vordefinierten
Maß an Zeit (siehe Jumperdiagramm) an.
Wenn 5 Vsb immer aktiv ist (HARDOFF = Nie), beobachtet M2-ATX den Batteriestand.
Wenn der Batteriestand mehr als eine Minute unter 11V fällt, schält M2-ATX ab und aktiviert erst
wieder, wenn die Zufuhrspannung > 11 V ist.
Motor abwürgen, Unterspannung- und Überspannungssituationen. Eine andere schwierige
Aufgabe ist die Stabilhaltung des Stroms 3.3, 5. 12 und -12V zum PC. Während Autobatterien nominal
12 V liefern, können sie tatsächlich Spannungen zwischen 7 V (während Motorausfällen) und bis zu
mehreren Hunderten von Volt (dump conditions) liefern.
Die meiste Zeit bleibt Ihre Batterie bei 13,5 V (während Auto fährt) oder 12 V (wenn Auto aus ist), aber
zusätzliche Vorsichtsmaßnahmen müssen getroffen werden, um Unter- und berspannungssituationen
zu verhindern. Das M2-ATX funktioniert ab 6 V bis 28 V, während es stabil alle Ausgangsspannungen
abgibt Gegenspannungsschutz bietet.
