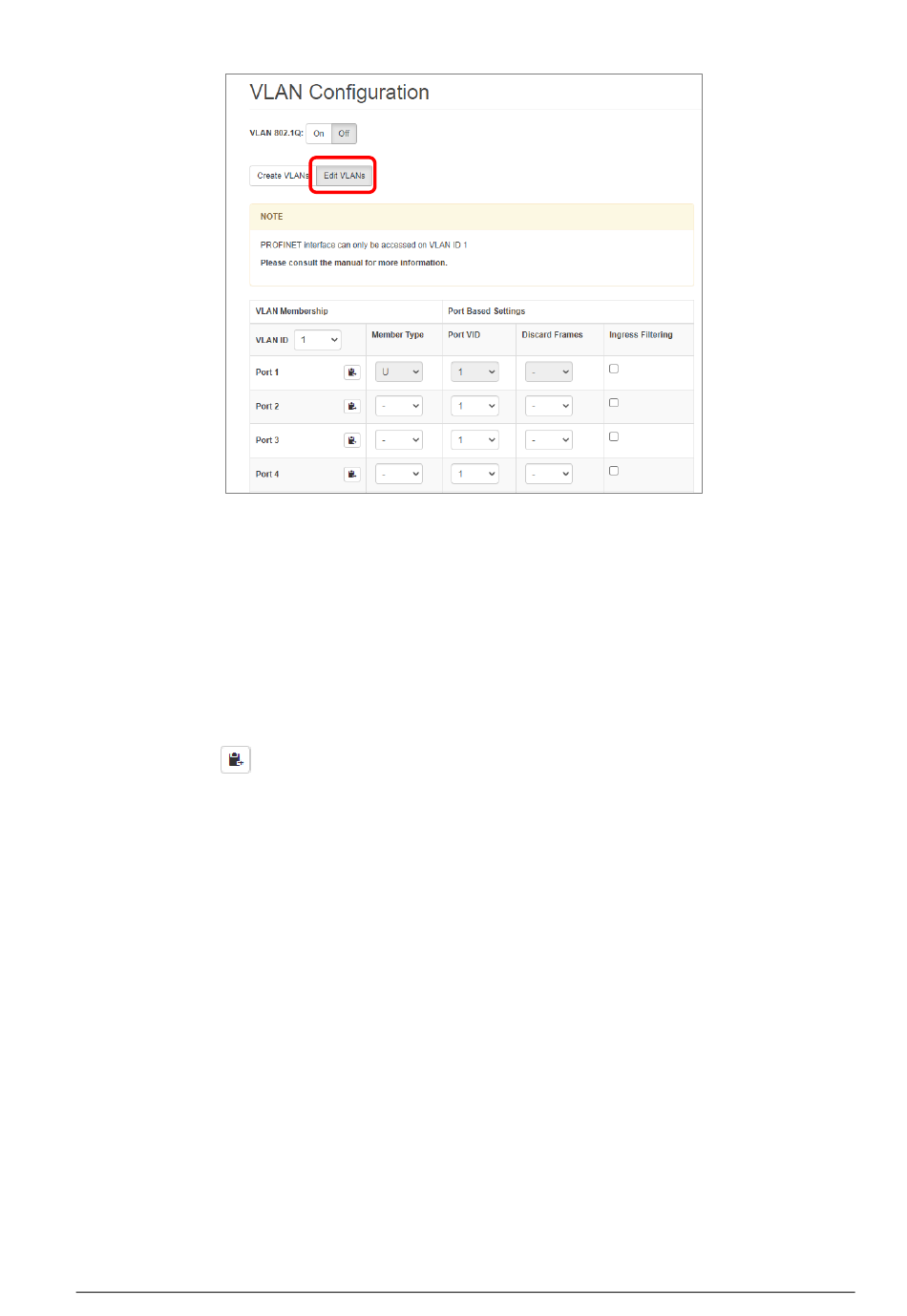

2. „Edit VLANs": In diesem Dialog kann für jeden Port ein oder mehrere VLANs zugeordnet werden.
"VLAN Membership" – In den beiden ersten Spalten können Sie die Mitgliedschaft aller Ports für die
ausgewählte "VLAN-ID" sehen oder ändern.
"VLAN ID" Aktuelle VLAN-ID, für die die Konfiguration der Mitgliedschaft angezeigt wird
"Member Type" Port-Mitgliedschaftstyp:
"-" Port ist nicht Mitglied des angegebenen VLANs
"T" Port ist ein getaggtes Mitglied des angegebenen VLANs
"U" Port ist nicht getaggtes Mitglied des angegebenen VLANs
"Port Based Settings" – In den hinteren 3 Spalten kann für jeden Port die VLAN-ID und
Sicherheitseinstellungen festgelegt werden.
"Port VID" standard-Port-VLAN-ID. Wenn ein Frame an einem Port ohne VLAN-ID eingeht,
wird die Standard-VID angewendet und der Frame wird so geschaltet, als hätte er
die angegebene VID.
"Discard Frames" Legt fest, welche Art von Frames verworfen werden sollen.
"- " Alle Frames werden akzeptiert
"T" Getaggte Frames werden verworfen
"U" Ungetaggte Frames werden verworfen
"Ingress filtering" legt fest, ob die VID eingehender Frames ausgewertet werden soll.
Aktiv: Frames werden nur akzeptiert, wenn die VLAN-ID im Ethernet-Telegramm mit der Port-
VLAN-ID übereinstimmt. D. h., wenn der Port ein getaggtes Mitglied von VID 100 und ein nicht
getaggtes Mitglied von VLAN 1000 ist. Er akzeptiert Frames mit VID 100 und 1000, und alle
anderen VLAN-getaggten Frames werden verworfen.
Inaktiv: Alle Frames werden akzeptiert.
FLEXtra PROFINET-Switch 16-Port | Ausgabe 2 | 28.10.2021
Einstellungen für diese VLAN-ID auf alle anderen Ports kopieren
