3.1 Aufbau

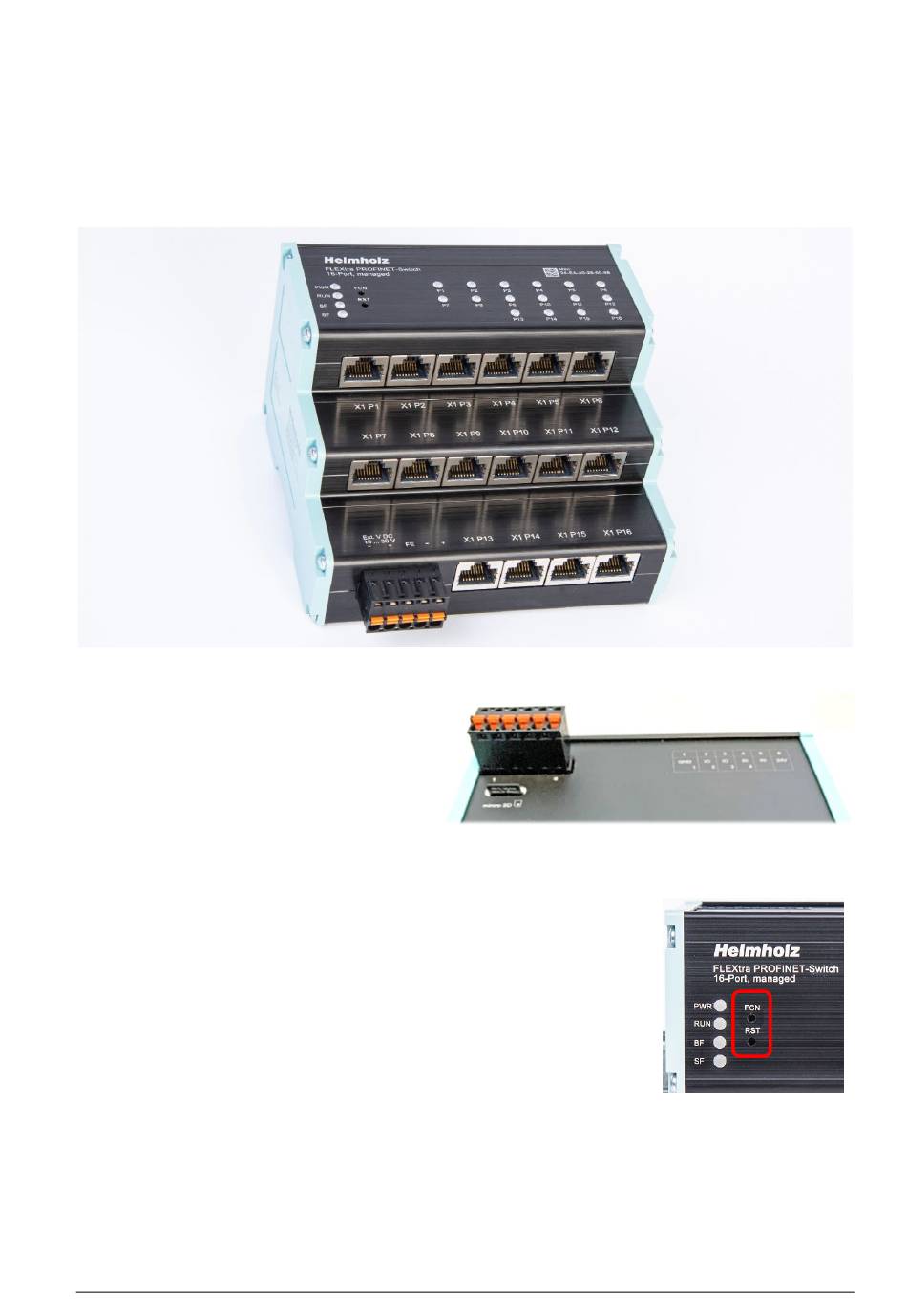

Der FLEXtra PROFINET Switch verfügt über 16 Ethernet-Ports (RJ45). 2 Reihen mit 6 Ports und eine
Reihe mit 4 Ports. Alle Ports sind in ihrer Funktionalität gleichwertig.
Als Bedienelemente hat der Switch zwei versenkte Funktionstaster ("RST" und "FCN").
Die Statusanzeige am Gerät erfolgt über vier LEDs (PWR, RUN, BF, SF) sowie zusätzlich 16 LEDs für
jeden Ethernet-Port.
Auf der Rückseite des Geräte befindet sich
der Stecker zum Anschluss von 4 digitalen
Eingängen und 2 Ausgängen mit 24 V DC.
Über dem Stecker ist ein micro-SD Karten
Slot zugänglich.

3.2 Taster

Der PROFINET Switch hat zwei Taster „FCN" und „RST", die sich oben
hinter der Frontblende befinden. Die Taster sind zum Schutz gegen
Fehlbedienungen nur mit einem schmalen Gegenstand (Büroklammer)
erreichbar.

3.2.1 "RST"-Taster (Reset)

Der "RST"-Button löst einen sofortigen Neustart des PROFINET Switches
aus, bei dem alle gespeicherten Einstellungen erhalten bleiben.

3.2.2 "FCN"-Taster (Function)

Mit dem "FCN"-Taster kann der PROFINET Switch auf Werkseinstellungen zurückgesetzt werden.
Wird der „FCN"-Taster während der Hochlaufphase des Switches oder nach einem Reset gedrückt
gehalten, leuchten die grüne „PWR" und die orange „SF"- LED dauerhaft. Das zeigt an, dass der Switch
die Werkseinstellung geladen hat. Nach dem Loslassen des Tasters wird der Switch neu gestartet.
