Volkswagen VAS 5581/14 Bedienungsanleitung
Verwandte Anleitungen für Volkswagen VAS 5581/14
Inhaltszusammenfassung für Volkswagen VAS 5581/14

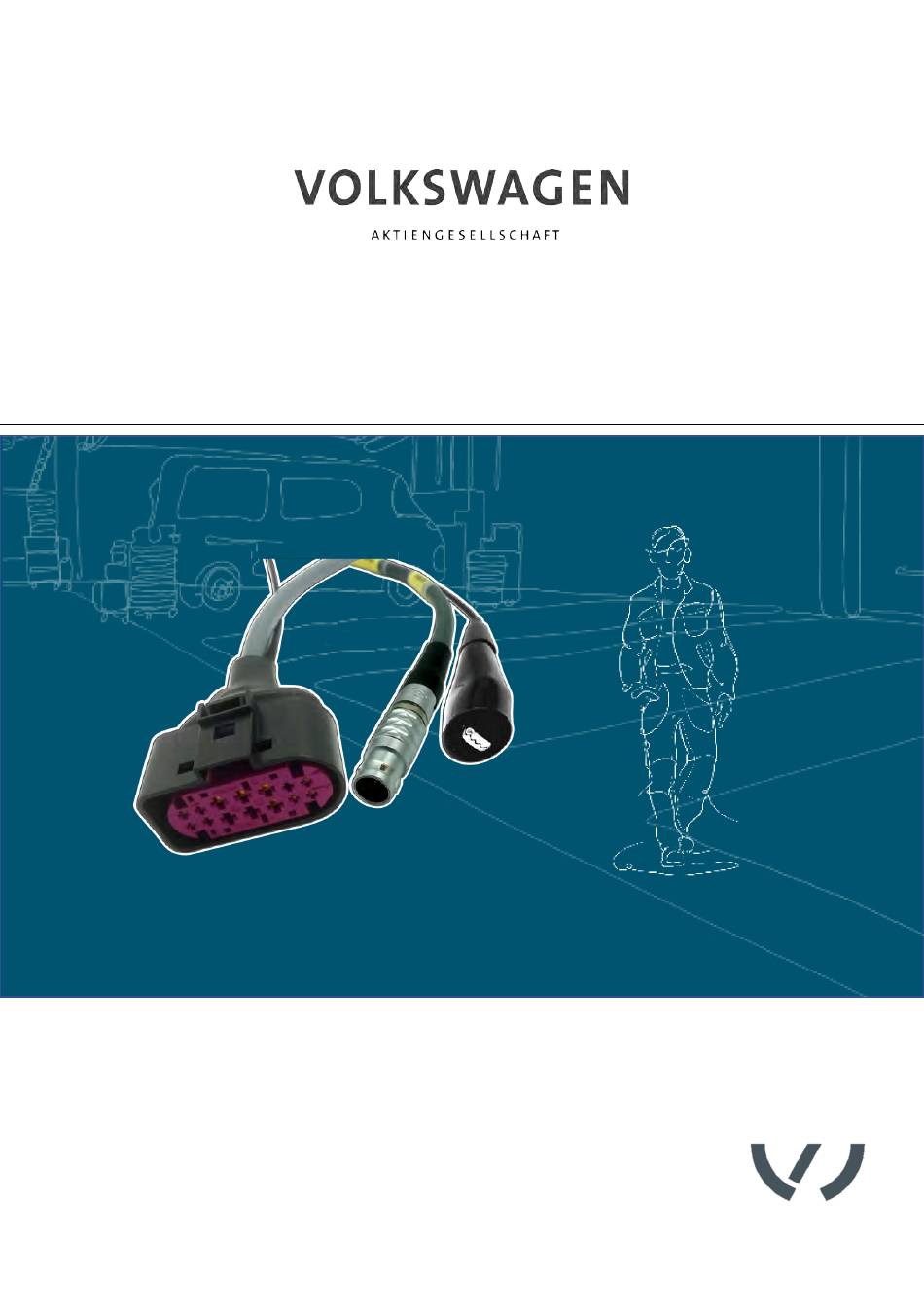

- Seite 1 Bedienungsanleitung D i a g n o s e l e i t u n g V A S 5 5 8 1 / 1 4 33.VW.2210.2962_BA_V02_DE VAS 5581/14...
-
Seite 2: Impressum
Copyright 2024 STODIA GmbH. Bildquellen Warnzeichen, Verbots-, Gebots- und Normsymbole stammen aus öffentlichen Quellen wie den allgemein zugänglichen Bereichen im Internet. CAD-Produktbilder und Produktfotos stammen vom Hersteller. Bildmaterial, das das Produkt in Anwendung zeigt, ist mit einem Quellennachweis versehen. 33.VW.2210.2962_BA_V02_DE VAS 5581/14... -
Seite 3: Inhaltsverzeichnis
Pflichten des Betreibers PRODUKTBESCHREIBUNG Lieferumfang Aufbau Symbole und Anschlüsse Schaltplan Technische Daten BEDIENUNG Inbetriebnahme Betrieb an Diagnosebox VAS 5581A Betrieb an Diagnosebox VAS 5581 Lösen der Steckverbindungen Steckverbindung Diagnoseleitung (14-polig) lösen Reinigung Lagerung Entsorgung Instandhaltung HILFE Gewährleistung Kundendienst 33.VW.2210.2962_BA_V02_DE VAS 5581/14... -
Seite 4: Einleitung
Mess- und Diagnosetechnik in das Portfolio der STODIA GmbH. Mit Erfahrung in der Software- und Hardwareentwicklung ist die STODIA GmbH immer ein verlässlicher Partner an Ihrer Seite – vom Prototypen bis zur Serie – MADE IN GERMANY. 33.VW.2210.2962_BA_V02_DE VAS 5581/14... -
Seite 5: Sicherheit
Pflichten des Betreibers. Diese Bedienungsanleitung ist ausschließlich gültig für folgendes Produkt: Artikelnummer: 22102962 Bezeichnung: Diagnoseleitung VAS 5581/14 Warnstufen Dieses Kapitel informiert Sie über die Warnstufen, die Sie in dieser Bedienungsanleitung finden. GEFAHR Bei Missachtung des Sicherheitshinweises WIRD Tod oder schwere Körperverletzung die... -
Seite 6: Wichtige Sicherheitshinweise
Defekte und beschädigte Produkte können den Schutz vor elektrischer Spannung nicht sicher gewährleisten! • Verhindern Sie, dass das Produkt mit Chemikalien in Verbindung kommt! • Tauschen Sie ein defektes oder beschädigtes Produkt sofort aus! • Versuchen Sie niemals, das Produkt zu reparieren oder manipulieren! 33.VW.2210.2962_BA_V02_DE VAS 5581/14... -
Seite 7: Bestimmungsgemäße Verwendung
Sinne dieser Bedienungsanleitung sind ausschließlich Fahrzeughersteller der Volkswagen-Gruppe. Jede darüber hinausgehende Verwendung ist untersagt. Anforderung an die Zielgruppe Arbeiten am Produkt dürfen nur von qualifiziertem Fachpersonal durchgeführt werden! Qualifiziertes Personal im Sinne dieser Bedienungsanleitung erfüllt alle im Anwenderland gültigen Anforderungen für Arbeiten an Hochvoltsystemen, entsprechend: •... -
Seite 8: Produktbeschreibung
Prüfen Sie unverzüglich den Zustand und die Vollständigkeit des Lieferumfangs. Bei Mängeln nehmen Sie umgehend Kontakt mit dem Hersteller auf. (1) Diagnoseleitung (2) USB-Stick mit Bedienungsanleitungen Aufbau Aufbau des Produkts: (1) Anschlussstecker Batterie-Managementsystem (2) Anschlussstecker Diagnosebox (3) Masseklemme 33.VW.2210.2962_BA_V02_DE VAS 5581/14... -
Seite 9: Symbole Und Anschlüsse
Vorschriften entspricht und dem vorgeschriebenen Konformitätsbewertungsverfahren unterzogen wurde. Diese Kennzeichnung bescheinigt, dass das Produkt die Grenzwerte der GB/T 26572-2011 (China-ROHS) erfüllt. Das Prüfsiegel kennzeichnet das Produkt als zugelassen für den Einsatz in Werk- und Produktionsstätten des Fahrzeugherstellers. 33.VW.2210.2962_BA_V02_DE VAS 5581/14... -
Seite 10: Schaltplan
DE | Produktbeschreibung Schaltplan 33.VW.2210.2962_BA_V02_DE VAS 5581/14... -
Seite 11: Technische Daten
-20°C bis 60°C Höhe über NN max. 2000m Keine Einschränkung. Luftfeuchtigkeit max. 80% bis 31°C, linear max. 85% abfallend auf 50% bei 40°C Verschmutzungsgrad Kondensation Nicht zulässig. Maximal zulässige relative Luftfeuchtigkeit 60%, falls korrosive Gas/Luft vorhanden ist. 33.VW.2210.2962_BA_V02_DE VAS 5581/14... -
Seite 12: Bedienung
• Setzen Sie das Produkt nur für den vom Fahrzeughersteller vorgesehenen Anwendungsbereich ein! ACHTUNG Beschädigungsgefahr! Steckverbindungen rasten beim Verbinden ein. • Entriegeln Sie die Steckverbindungen, bevor Sie sie lösen! (siehe Kapitel „Lösen der Steckverbindungen“) Inbetriebnahme Betrieb an Diagnosebox VAS 5581A Beachten Sie die Sicherheitshinweise. 33.VW.2210.2962_BA_V02_DE VAS 5581/14... - Seite 13 Verbinden Sie die Masseklemme mit einem leitenden Bereich der Fahrzeug-Karosserie. Verbinden Sie den Anschlussstecker mit der abgezogenen Buchse des Batterie- Managementsystems. Achten Sie darauf, dass die Steckverbindung einrastet. Verbinden Sie den Anschlussstecker mit der Diagnosebox. Sie können nun die Messungen gemäß der geführten Fehlersuche ausführen. 33.VW.2210.2962_BA_V02_DE VAS 5581/14...
-
Seite 14: Betrieb An Diagnosebox Vas 5581
Beachten Sie für die Inbetriebnahme der Adapterleitung VAS 5581/1A-2 die dazugehörige Bedienungsanleitung. Beachten Sie die Sicherheitshinweise. Verbinden Sie die Masseklemme der Adapterleitung VAS 5581/1A-2A mit einem leitenden Bereich der Fahrzeug-Karosserie. Verbinden Sie den Anschlussstecker der Adapterleitung VAS 5581/1A-2A mit der Diagnosebox VAS 5581. 33.VW.2210.2962_BA_V02_DE VAS 5581/14... - Seite 15 Verbinden Sie den Anschlussstecker mit der abgezogenen Buchse des Batterie- Managementsystems. Achten Sie darauf, dass die Steckverbindung einrastet. Verbinden Sie den Anschlussstecker mit der Anschlussbuchse der Adapterleitung VAS 5581/1A-2. Sie können nun die Messungen gemäß der geführten Fehlersuche ausführen. 33.VW.2210.2962_BA_V02_DE VAS 5581/14...
-
Seite 16: Lösen Der Steckverbindungen
Steckverbindung Diagnoseleitung (14-polig) lösen Die Steckverbindungen verfügen über eine automatische Verriegelung. Um die jeweilige Steckverbindung zu lösen: Drücken Sie die Verriegelung ein und halten Sie sie gedrückt. Ziehen Sie die Steckverbindung auseinander. Die Steckverbindung ist gelöst. 33.VW.2210.2962_BA_V02_DE VAS 5581/14... -
Seite 17: Reinigung
Beachten Sie die Sicherheitshinweise! Die nationalen und lokalen Anforderungen zur regelmäßigen Prüfung sind einzuhalten! Überprüfen Sie das Produkt im Abstand von höchstens 24 Monaten auf seine Funktion. Für eine fachgerechte Funktionsprüfung wenden Sie sich an den Hersteller. 33.VW.2210.2962_BA_V02_DE VAS 5581/14... -
Seite 18: Hilfe
Geben Sie bei Rückfragen zum Produkt immer die Artikelnummer und - falls vorhanden - die Seriennummer mit an. Beide Nummern finden Sie auf dem Produkt. STODIA GmbH Speicher- und Diagnosetechnik Im Freitagsmoor 45 D – 38518 Gifhorn Telefon: +49 (0) 5371 / 945 93 96-0 service@stodia.de www.stodia.de 33.VW.2210.2962_BA_V02_DE VAS 5581/14... - Seite 19 Volkswagen Aktiengesellschaft Konzern After Sales – Group Service Literatur und Systeme Werkstattausrüstung Brieffach 011/4915 38442 Wolfsburg Nur zum internen Gebrauch Technische Änderungen vorbehalten Stand 01/2024 33.VW.2210.2962_BA_V02_DE VAS 5581/14...
