2 Hinweise

2.3 Allgemeiner Gefahrenhinweis

G E F A H R !
STOP
Bei der Montage, Bedienung und Wartung der Rutschnabe ist sicherzustellen, dass der
ganze Antriebsstrang gegen versehentliches Einschalten gesichert ist. Durch rotierende
Teile können Sie sich schwer verletzen. Lesen und befolgen Sie daher unbedingt
nachstehende Sicherheitshinweise.
• Alle Arbeiten mit und an der Rutschnabe sind unter dem Aspekt „Sicherheit zuerst" durchzuführen.
• Schalten Sie die Rutschnabe und die angeschlossenen Aggregate ab, bevor Sie Arbeiten daran durchführen.
• Sichern Sie das Antriebsaggregat gegen unbeabsichtigtes Einschalten, z. B. durch das Anbringen von
Hinweisschildern an der Einschaltstelle oder entfernen Sie die Sicherung der Stromversorgung.
• Greifen Sie nicht in den Arbeitsbereich der Rutschnabe, wenn diese noch in Betrieb ist.
• Sichern Sie die Rutschnabe vor versehentlichem Berühren. Bringen Sie entsprechende Schutzvorrichtungen
und Abdeckungen an.
2.4 Bestimmungsgemäße Verwendung
Sie dürfen die Rutschnabe nur dann montieren, bedienen und warten, wenn Sie
• die Montageanleitung sorgfältig gelesen und verstanden haben
• fachlich ausgebildet sind
• von Ihrem Unternehmen hierzu autorisiert sind
Die Rutschnabe darf nur den technischen Daten entsprechend eingesetzt werden (siehe RUFLEX
Eigenmächtige bauliche Veränderungen an der Rutschnabe sind nicht zulässig. Für daraus entstehende
Schäden übernehmen wir keine Haftung. Im Interesse der Weiterentwicklung behalten wir uns das Recht auf
technische Änderungen vor.
Die hier beschriebene RUFLEX
Montageanleitung.

2.5 Hinweis zur Fertigbohrung

G E F A H R !
STOP
Die maximal zulässigen Bohrungsdurchmesser d
(siehe Tabelle 1 im Kapitel 1 - Technische Daten)
dürfen nicht überschritten werden. Bei Nichtbeach-
tung dieser Werte kann die Kupplung reißen. Durch
umherfliegende Bruchstücke besteht Lebensgefahr.
• Bei Herstellung der Nabenbohrung durch den Kunden
ist die Rund- bzw. Planlaufgenauigkeit (siehe Bild 2)
einzuhalten.
• Halten Sie unbedingt die Werte für d
• Richten Sie die Flanschnaben beim Einbringen der
Fertigbohrung sorgfältig aus.
• Sehen Sie eine Feststellschraube oder eine End-
scheibe für die axiale Sicherung der Nabe vor.
A C H T U N G !
!
Bei allen vom Besteller nachträglich durchgeführten Bearbeitungen an un-/vorgebohrten
sowie an fertig bearbeiteten Kupplungs- und Ersatzteilen trägt der Besteller die alleinige
Verantwortung. Gewährleistungsansprüche, die aus unzureichend ausgeführter Nacharbeit
entstehen, werden von KTR nicht übernommen.
Schutzvermerk Gezeichnet:
ISO 16016 beachten.
Geprüft:
®
RUFLEX
mit klemmbarer Einstellmutter
Betriebs-/Montageanleitung
®
entspricht dem Stand der Technik zum Zeitpunkt der Drucklegung dieser
max
24.06.10 Li/Lm
24.06.10 Li
-Rutschnabe
2
ein.

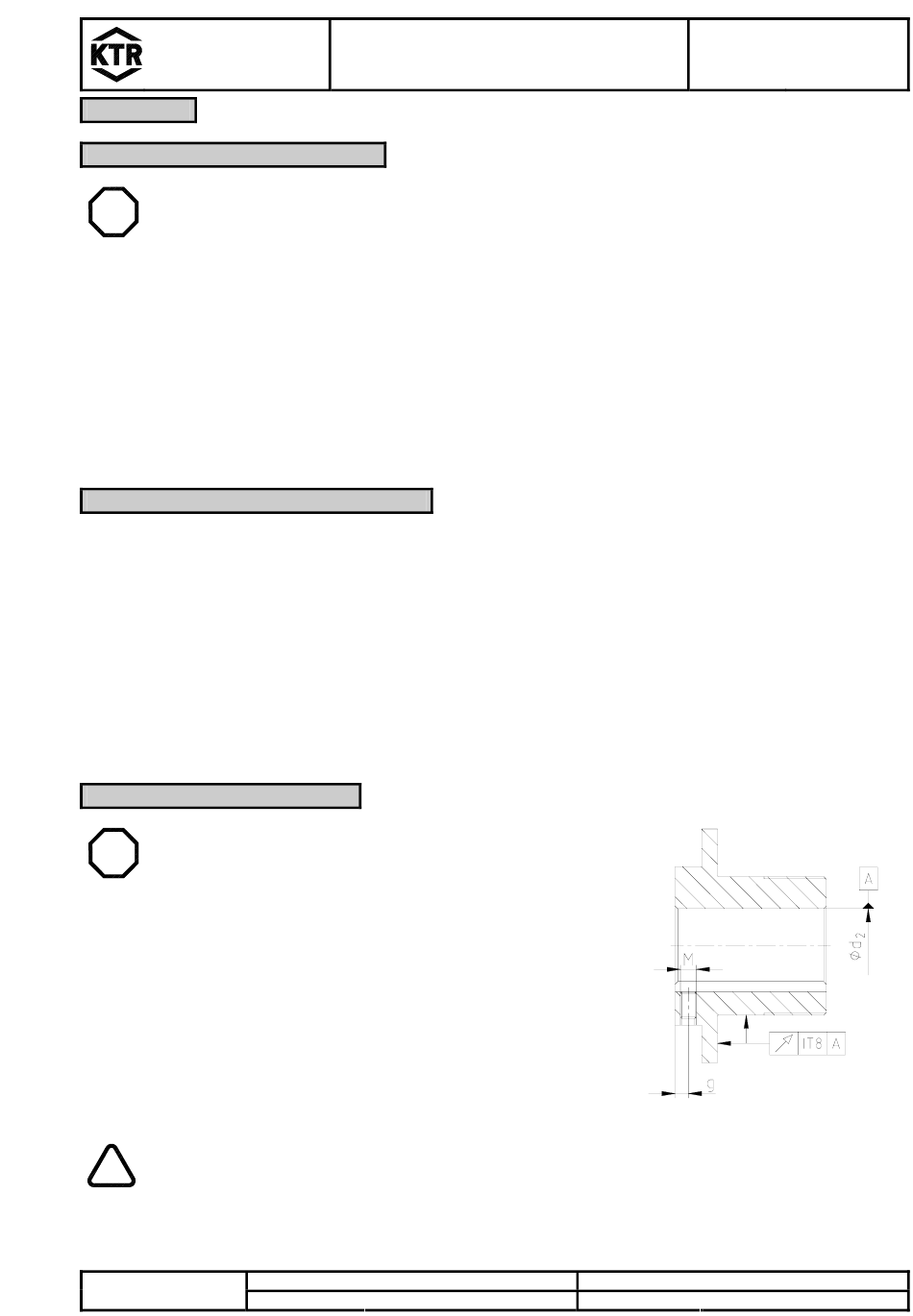

Bild 2: Rund- und Planlaufgenauigkeit
Ersatz für:
Ersetzt durch:
KTR-N 46011 DE
Blatt: 3 von 8
Ausgabe: 5
®
-Katalog).
KTR-N vom 07.04.10
