Inhaltszusammenfassung für MSI MAG 345CQR 3DD1

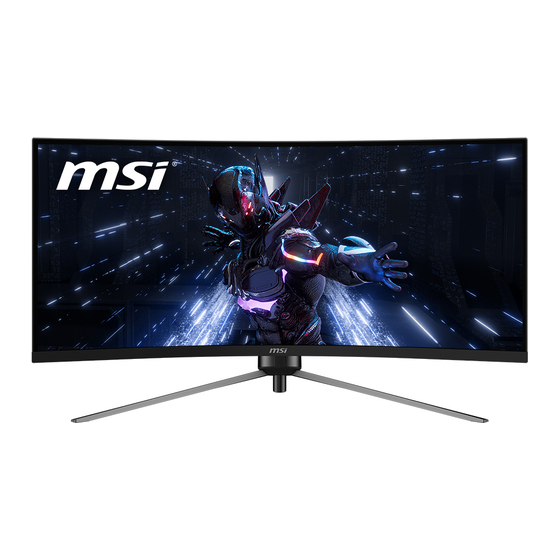

- Seite 1 MAG Serie LCD-Monitor MAG 345CQR (3DD1) Benutzerhandbuch...
- Seite 2 Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD Setup (OSD-Einrichtung) ................9 Navi Key (Navi-Key-Taste) ..................9 Hotkey ........................9 OSD-Menü ......................10 Gaming ........................
- Seite 3 Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor MAG 345CQR Dokumentation Kurzanleitung Netzkabel Zubehör Stand mit Schraube(n) Standfußbasis mit Schraube(n) Kabel DisplayPort-Kabel (optional)
- Seite 4 Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie den zusammengebauten Standfuß an der Monitornut aus. 2. Schieben Sie die Halterung in Richtung der Aussparung bis sie einrastet. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
- Seite 5 Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. ∙ -5° 20° 30° 30°...
- Seite 6 Monitorübersicht...
- Seite 7 Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. Ein-/Austaste & Navi-Key-Taste Kensington-Schloss HDMI™ Anschluss Unterstützt 3440x1440@100Hz wie in HDMI™ 2.0 spezifiziert. DisplayPort Unterstützt 3440x1440@180Hz wie in DisplayPort 1.4a spezifiziert.
- Seite 8 Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzkabel und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5.
- Seite 9 OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi Key (Navi-Key-Taste) Der Monitor ist mit einem Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü...
- Seite 10 OSD-Menü ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Night Vision (Nachtsicht) Brightness (Helligkeit) ∙ ∙ MPRT Contrast (Kontrast) ∙ ∙ Low Blue Light (Schwaches Blaulicht) Color Temperature (Farbtemperatur) ∙ ∙ HDCR PIP/PBP (BiB / BnB) ∙ ∙...
- Seite 11 1. Menüebene 2./3. Menüebene Beschreibung A.I. (KI-gesteuert) OFF (Aus) ∙ A.I. (KI-gesteuert) Vision verbessert die Vision Bildqualität, indem es den Kontrast der Bilder ON (Ein) und die Hintergrundhelligkeit optimiert. ∙ Die Aktivierung von A.I. Vision hat Auswirkungen auf: Betroffene Funktion Funktionsstatus »...
- Seite 12 1. Menüebene 2./3. Menüebene Beschreibung Alarm Clock Location Left Top (Oben ∙ Drücken Sie nach Einstellung der Zeit die OK- (Alarmuhr) (Position) links) Taste zum Aktivieren des Timers. ∙ Nach einem Stromausfall muss der Benutzer Right Top seine voreingestellte Alarmuhr erneut manuell (Oben rechts) einstellen.
- Seite 13 Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung Pro Mode (Profi- Eco (Öko) ∙ Drücken Sie zur Auswahl und Vorschau von Modus) Moduseffekten die Aufwärts- oder Abwärts-Taste. User (Nutzer) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK-Taste. Anti-Blue (Anti-Blau) Movie (Film) Office sRGB...
- Seite 14 Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ∙ Stellen Sie den Kontrast richtig ein, dies entspannt Ihre Augen. Sharpness (Schärfe) ∙ Die Schärfe verbessert Klarheit und Details von Bildern.
- Seite 15 PIP/PBP (BiB / BnB) 1. Menüebene 2./3. Menüebene Beschreibung OFF (Aus) ∙ BiB (Bild in Bild) ermöglicht Nutzern die gleichzeitige Anzeige mehrerer Videoquellen PIP (BiB) Source HDMI™1 an einem Bildschirm. Entweder wird ein (Quelle) Programm im Vollbildmodus oder es werden HDMI™2 mehrere Programme in Fenstern angezeigt.
- Seite 16 Navi Key (Navigationssteuerung) 1. Menüebene 2. Menüebene Beschreibung Up (Aufwärts) OFF (Aus) ∙ Alle Navigationssteuerung-Elemente können über das OSD-Menü angepasst werden. Down (Abwärts) Brightness (Helligkeit) Left (Links) Game Mode Right (Rechts) (Spielmodus) Screen Assistance (Bildschirmunterst.) Alarm Clock (Alarmuhr) Input Source (Eingangsquelle) PIP/PBP Mode (BiB- / BnB-Modus)
- Seite 17 1. Menüebene 2. Menüebene Beschreibung Transparency ∙ Nutzer können die Transparenz in jedem beliebigen (Transparenz) Modus anpassen. OSD Time Out (OSD- 5~30s ∙ Nutzer können die OSD-Zeitüberschreitung in jedem Zeitüberschreitung) beliebigen Modus anpassen. RGB LED Red (Rot) ∙ RGB LED bietet einzigartige Lichteffekte für Ihren Monitor.
- Seite 18 Spezifikationen Monitor MAG 345CQR Größe 34 Zoll Krümmung Curve 1000R Bildschirmtyp Auflösung 3440 x 1440 (UWQHD) Seitenverhältnis 21:9 Brightness (Helligkeit) Typischer SDR 300 Nits Kontrastverhältnis 3000:1 Refresh Rate 180 Hz (Bildfrequenz) 1ms (MPRT) Response Time (Reaktionszeit) 4ms (GTG) ∙ HDMI™ 2.0b Anschluss x2 I/O (E/A Anschluss) ∙...
- Seite 19 Monitor MAG 345CQR ∙ Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm Abmessungen (B x H x T) 797,5 x 518,9 x 332,3 mm Netto 7,7 kg Gewicht...
- Seite 20 Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Standard Mode (Standardmodus) Standard (Standard) Resolution (Auflösung) HDMI™ Full HD 1920x1080 @60Hz @60Hz 2560x1440 @120Hz @50Hz @60Hz @100Hz UWQHD 3440x1440 @120Hz @165Hz @180Hz 720P @60Hz 1080P @120Hz Video-Timing- @30Hz Auflösung 2160P @60Hz...
- Seite 21 Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
- Seite 22 Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙...
- Seite 23 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben verwenden.
- Seite 24 TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition...
- Seite 25 Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
- Seite 26 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
- Seite 27 Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
