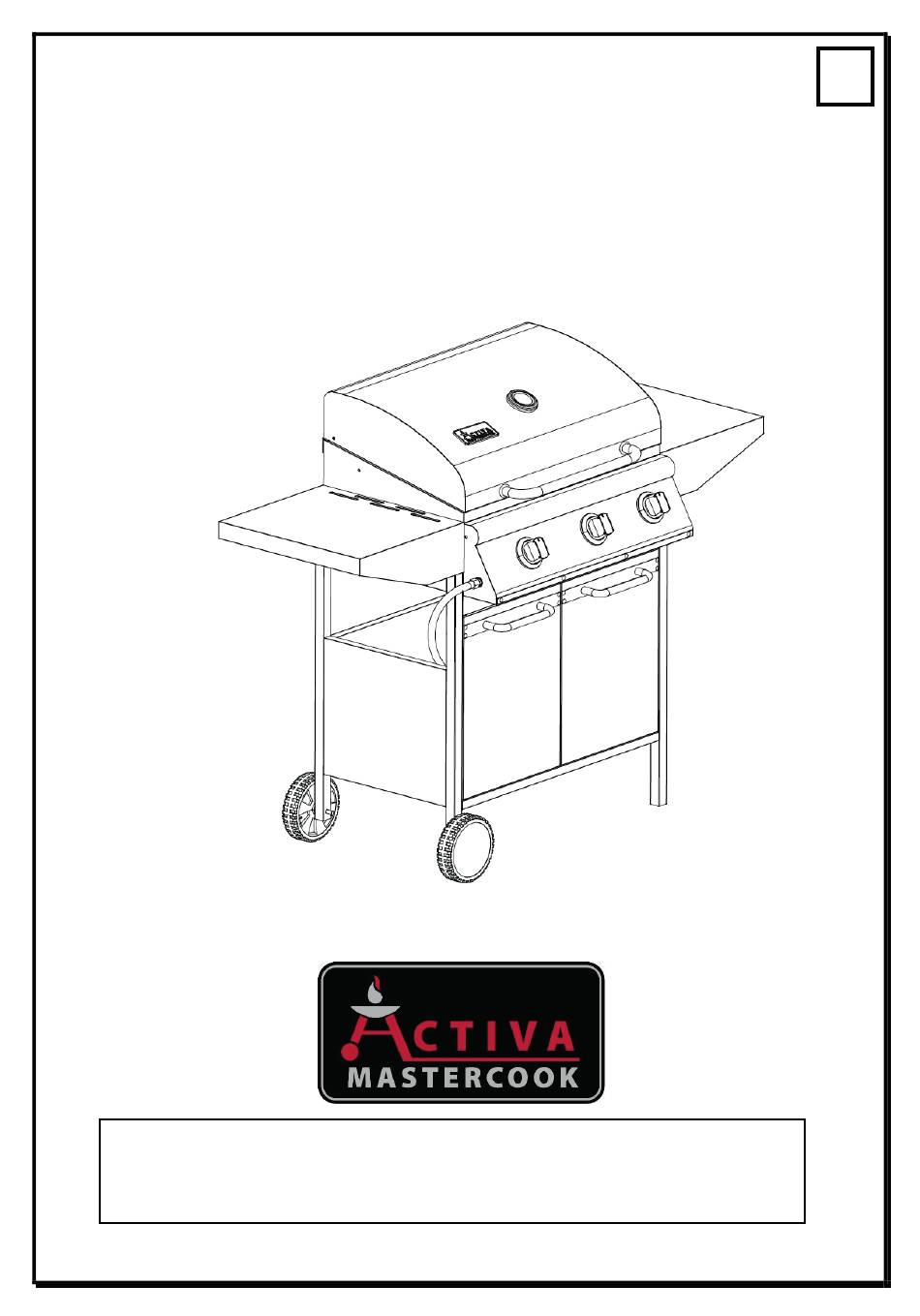

Art. Nr.: 12230 Gasgrill Alabama
D
Montage- und Gebrauchsanleitung
Art.-Nr.: 12230
Gasgrill Alabama
Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie bitte diese Montage- und
Gebrauchsanleitung sorgfältig durch.
Bewahren Sie diese Gebrauchsanleitung zum späteren Nachschlagen gut auf.
Seite 1 von 22
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Activa Alabama
Inhaltszusammenfassung für Activa Alabama
- Seite 1 Art. Nr.: 12230 Gasgrill Alabama Montage- und Gebrauchsanleitung Art.-Nr.: 12230 Gasgrill Alabama Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie bitte diese Montage- und Gebrauchsanleitung sorgfältig durch. Bewahren Sie diese Gebrauchsanleitung zum späteren Nachschlagen gut auf. Seite 1 von 22...
-
Seite 2: Inhaltsverzeichnis
Art. Nr.: 12230 Gasgrill Alabama Inhaltsverzeichnis 1. Inhaltsverzeichnis ...................2 2. Produktinformation ..................2 3. Sicherheitshinweise ..................3 4. Bestimmungsgemäße Verwendung ..............4 5. Technische Daten ...................4 6. Montagehinweise ....................5 7. Explosionszeichnung ..................6 8. Stückliste ......................7 9. Befestigungsmaterial ..................7 10. Montage ......................8 11. Anschließen der Gasflasche und Dichtheitskontrolle ........15 12. -
Seite 3: Sicherheitshinweise
Art. Nr.: 12230 Gasgrill Alabama Sicherheitshinweise Bitte beachten Sie folgende Symbol-Hinweise: Warnhinweise! Beachten! Warnhinweis: Gas-Grillwagen nur im Freien betreiben! Nie in geschlossenen Räumen, wie Zelt, Boot oder Wohnmobil. Während des Betriebes den Grillwagen nicht transportieren! Dieses Gerät muss nach den geltenden Vorschriften angeschlossen werden. -
Seite 4: Bestimmungsgemäße Verwendung
Art. Nr.: 12230 Gasgrill Alabama Bestimmungsgemäße Verwendung Der Grill darf ausschließlich nur für grillbare Speisen eingesetzt werden. Es müssen dabei alle Vorgaben dieser Gebrauchsanleitung eingehalten werden. Verwenden Sie diesen Grill nur, wie in dieser Gebrauchsanleitung beschrieben. Jede andere Benutzung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen. -
Seite 5: Montagehinweise
Art. Nr.: 12230 Gasgrill Alabama Montagehinweise ca. 1 Stunde Aufbauzeit Lesen Sie die Montageanleitung vor der Montage und der Inbetriebnahme sorgfältig durch und folgen Sie den Montageschritten. Nehmen Sie sich ausreichend Zeit für den Zusammenbau. Schaffen Sie sich eine Arbeitsfläche von ca. 2 – 3 m² und benützen sie eine weiche Unterlage, wie Karton oder Teppich, um empfindliche Teile vor Kratzern und Beschädigungen zu schützen. -
Seite 6: Explosionszeichnung
Art. Nr.: 12230 Gasgrill Alabama Explosionszeichnung Seite 6 von 22... -
Seite 7: Stückliste
Art. Nr.: 12230 Gasgrill Alabama Stückliste Bezeichnung Anz. Bild Bezeichnung Anz. Bild Haube Rechte Tür Grillrost Linke Tür Flammenverteiler Bodenblech Seitentisch Magnet Brennereinheit Radabdeckung Bein rechts hinten Achse Strebe Fahrgestell Bein rechts vorne Bein links vorne Türstrebe Rückwand Türgriff Fettschale... -
Seite 8: Montage
Art. Nr.: 12230 Gasgrill Alabama Bezeichnung Anz. Bild Bezeichnung Anz. Bild M6 x 10 Mutter M3 Federsplint Seitentischachse 8 M3 x 10 Bitte beachten Sie, dass wir uns kleine werkstechnische Änderungen bezüglich des Befestigungsmaterials vorbehalten müssen. 10. Montage Schritt 1 A: M6x10 16 Stück... - Seite 9 Art. Nr.: 12230 Gasgrill Alabama Schritt 2 A: M6x10 4 Stück Montieren Sie das Bodenblech. Schritt 3 B: Federsplint 2 Stück Montieren Sie die Räder, und die Radabdeckungen. Seite 9 von 22...
- Seite 10 Art. Nr.: 12230 Gasgrill Alabama Schritt 4 A: M6x10 4 Stück D: M3x10 2 Stück E: Mutter M3 2 Stück Montieren Sie die Rückwand. Schritt 5 A: M6x10 4 Stück Befestigen Sie die Türstrebe. Seite 10 von 22...
- Seite 11 Art. Nr.: 12230 Gasgrill Alabama Schritt 6 A: M6x10 4 Stück Befestigen Sie die Türgriffe an den beiden Türen. Schritt 7 Montieren Sie die Türen. Seite 11 von 22...
- Seite 12 Art. Nr.: 12230 Gasgrill Alabama Schritt 8 F: Seitentischachse 8 Stück Montieren Sie die beiden Seitentische. Schritt 9 Setzen Sie die Brennereinheit und den Deckel auf das Untergestell. Seite 12 von 22...
- Seite 13 Art. Nr.: 12230 Gasgrill Alabama Schritt 10 A: M6x10 4 Stück Schritt 11 Setzen Sie den Grillrost ein. Seite 13 von 22...
- Seite 14 Art. Nr.: 12230 Gasgrill Alabama Schritt 12 Schieben sie die Fettschale in den Grill. Der Grill ist nun betriebsbereit! Vor Inbetriebnahme des Gerätes die Sicherheitshinweise und Hinweise zum Anzünden des Grills sorgfältig lesen! Bitte beachten Sie, dass wir uns kleine werkstechnische Änderungen bezüglich des Befestigungsmaterials vorbehalten müssen.
-
Seite 15: Anschließen Der Gasflasche Und Dichtheitskontrolle
Art. Nr.: 12230 Gasgrill Alabama 11. Anschließen der Gasflasche und Dichtheitskontrolle Beachten Sie folgende sicherheitsbezogene Anleitungen der Gaszufuhrinstallation: Lesen Sie die Anleitungen vor der Installation! Die empfohlene Häufigkeit der Überprüfung der Rohrleitungen und Schlauchleitungen (wenigstens einmal im Monat und jedes Mal, wenn die Flüssiggasflasche ausgetauscht wird) und die Notwendigkeit eines regelmäßigen Austausches, wenn dies auf den... -
Seite 16: Lagerung Der Gasflasche
Art. Nr.: 12230 Gasgrill Alabama Zum Austausch der Gasflasche gehen Sie wie folgt vor: Die Flüssiggasflasche ist in einem gut belüfteten Raum, entfernt von offenen Flammen (Kerzen, Zigaretten, andere Geräte mit offenen Flammen), zu wechseln; Flaschenventil schließen. Überwurfmutter vom Druckminderer lösen. -
Seite 17: Inbetriebnahme
Art. Nr.: 12230 Gasgrill Alabama 13. Inbetriebnahme Nehmen Sie Ihren Grillwagen erst dann in Betrieb, wenn Sie sich von der Dichtheit aller gasführenden Verbindungen überzeugt haben. Zur Inbetriebnahme halten Sie einen Sicherheitsabstand zum Brenner, da es bei der Inbetriebnahme zu einer Stichflamme kommen könnte. -
Seite 18: Informationen Zum Gewerblichen Gebrauch
Art. Nr.: 12230 Gasgrill Alabama Den Grill mit einem Streichholz anzünden: 1. Vorbereitungen wie oben. 2. Zünden Sie ein langes Streichholz an und führen Sie es an den Brenner. 3. Drücken und drehen Sie den Regler des ausgewählten Brenners auf MAX 4. -
Seite 19: Betriebsstörungen
Art. Nr.: 12230 Gasgrill Alabama 15. Betriebsstörungen Sollte es trotz der Verwendung von Qualitätsmaterialien sowie vom Deutschen Verein des Gas- und Wasserfaches e.V. anerkannter Einzelteile doch einmal zu einer Funktionsstörung kommen, so beachten Sie bitte folgenden Grundsatz: Führen Sie keine Arbeiten an den gastechnischen Teilen selbst aus, sondern überlassen Sie diese einem Fachmann. -
Seite 20: Reinigung Und Wartung
Hotline: 09287 / 9560970 Mo - Fr von 8 - 17.00 Uhr ACTIVA Grillküche GmbH – Wilhelmstraße 10 - 95100 Selb / Bayern 16. Reinigung und Wartung Der Gasgrillwagen ist pflegeleicht und im Prinzip wartungsfrei, doch sollte das Gehäuse nach dem Benutzen mit Spülmittel und Schwamm gelegentlich gesäubert werden. -
Seite 21: Entsorgung
Wenn Zubehör eingesetzt wird, das nicht ausdrücklich für diesen Grillwagen zugelassen ist (im Zweifelsfall bitte beim Kundendienst anfragen). Wenn keine Originale-Ersatzteile verwendet werden. Service Hotline: ACTIVA Grillküche GmbH – Wilhelmstraße 10 – 95100 Selb Tel.: 09287 9560970 Montag – Freitag von 9:00 bis 17:00 Uhr... -
Seite 22: Declaration Of Conformity Konformitätserklärung
Art. Nr.: 12230 Gasgrill Alabama 20. Konformitätserklärung Declaration of Conformity Konformitätserklärung ACTIVA Grillküche GmbH Wilhelmstraße 10 / D 95100 Selb Hereby declare that our product(s): Hiermit wird erklärt, dass das unten bezeichnete Produkt Artikel Nr.: 12230 Produktname: Gasgrill Alabama The requirements of Gas Appliance Directive EU/2016/426 Den Prüfgrundlagen der Europäischen Gasgeräterichtlinie EU/2016/426...
