2-2

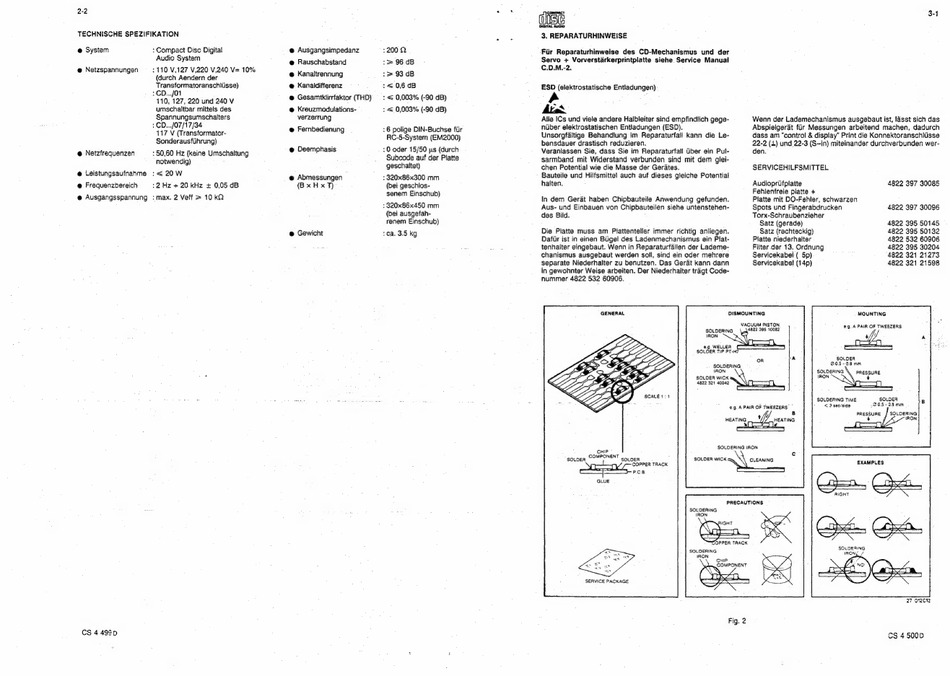

TECHNISCHE SPEZIFIKATION
@ System
: Compact Disc. Digital
Audio System
5110 V,127 V,220 V,240 V= 10%
(durch Aendern der
Transformatoranschitisse)
2 CD.../01
110, 127, 220 und 240 V
umschaltbar mittels des
Spannungsumschalters
: CD.../07/17/34
117 V (Transformator-
Sonderausfihrung)
+ 50,60 Hz (keine Umschaltung
notwendig)
@ Leistungsaufnanme
:< 20 W
@ Frequenzbereich
:2Hz + 20 kHz + 0,05 dB
@ Ausgangsspannung
: max. 2 Veff = 10 kQ
@ Netzspannungen
@ Neizfrequenzen
CS 4498p
@ Ausgangsimpedanz
@ Rauschabstand
@ Kanaltrennung
@ Kanaldifferenz
@ Gesamtklirrfaktor (THD)
@ Kreuzmodulations-
verzerrung
@ Fernbedienung
@ Deemphasis
@ Abmessungen
{Bx Hx T)
@ Gewicht
+200 2
1 96 dB
:= 93 dB
:<0,6 dB
: < 0,003% (-90 dB)
+ < 0,003% (-90 dB)
:6 polige DIN-Buchse fiir
RC-5-System (EM2000)
:0 oder 15/50 us (durch
Subcode auf der Platte
geschaltet)
:320x86x300 mm
(bei geschlos-
senem Einschub)
+ 320x86x450 mm
(bei ausgefah-
renem Einschub)
:ca. 3.5 kg
ge
3. REPARATURHINWEISE
Fir Reparaturhinweise des CO-Mechanismus
und der
Servo + Vorverstarkerprintplatte siehe Service Manual
C.D.M.-2.
ESD (elektrostatische Entladungen)
Ata
Alle ICs und viele andere Halbleiter sind empfindlich gege-
niber elektrostatischen Entladungen (ESD).
Unsorgfaltige Behandiung im Reparaturfail kann die Le-
bensdauer drastisch reduzieren,
Veranlassen Sie, dass Sie im Reparaturfall Gber ein Pul-
sarmband mit Widerstand verbunden sind mit dem glei-
chen Potential wie die Masse der Gerates.
Bauteile und Hilfsmittel auch auf dieses gleiche Potential
hatten.
In dem Gerat haben Chipbauteile Anwendung gefunden.
Aus- und Einbauen von Chipbauteilen siehe untenstehen-
des Bild.
Die Platte muss am Plattenteller immer richtig anliegen.
Dafir ist in einen Bugel des Ladenmechanismus ein Plat-
tenhalter eingebaut. Wenn in Reparaturfallen der Lademe-
chanismus ausgebaut werden soll, sind ein oder mehrere
separate Niederhalter zu benutzen. Das Gerat kann dann
in gewohnter Weise arbeiten. Der Niederhaiter tragt Code-
nummer 4822 532 60906.
GENERAL
2.9. WELLER
SOLOER TIP PT-H7
SOLDER WICK
4822 32t 40042
CHIP
COMPONENT
SOLDER
ss
.
SOLDER
COPPER TRACK
SOLOER WICK
PCB
SOLDERING
IRON
SOLDERING
IRON
SERVICE PACKAGE
Fig.
DISMOUNTING
SOLDERING
4822 395 10082
IRON
LE!
SOLDERING
IRON
e.g. A PAIR OF TWEEZERS
—
HEATING
x
SOLDERING
IRON
PRECAUTIONS
is)
iGHT
-
vi
OPPER TAACK
cup
COMPONENT
3-1
Wenn der Lademechanismus ausgebaut ist, lasst sich das
Abspielgerat ftir Messungen arbeitend machen, dadurch
dass am "control & display" Print die Konnektoranschlilsse
22-2 (1) und 22-3 (S—in) miteinander durchverbunden wer-
den.
SERVICEHILFSMITTEL
Audiopriifplatte
Fehilenfreie platte +
Platte mit DO-Fehler, schwarzen
4822 397 30085
Spots und Fingerabdrucken
4822 397 30096
Torx-Schraubenzieher
Satz (gerade)
4822 395 50145
Satz (rechteckig)
Platte niederhaiter
Fitter der 13. Ordnung
Servicekabel ( 5p)
Servicekabel (14p)
4822 395 50132
4822 532 60906.
4822 395 30204
4822 321 21273
4822 321 21598
MOUNTING
VACUUM PISTON
eg. A PAIR OF TWEEZERS
rY/p
SOLDER
@O.5-0.8 mm
aes
PRESSUR'
IRON
ecey .
SOLDERING TIME
SOLDER
<3 sec/side
205-28 mm
PRESSURE
J sovcenina
+
f ss IRON
a9
8
HEATING
£
PEEAHIRG
EXAMPLES
SS oS
SOLDESING
IRONG
Oo.
27 012012
2
CS 4 500D
