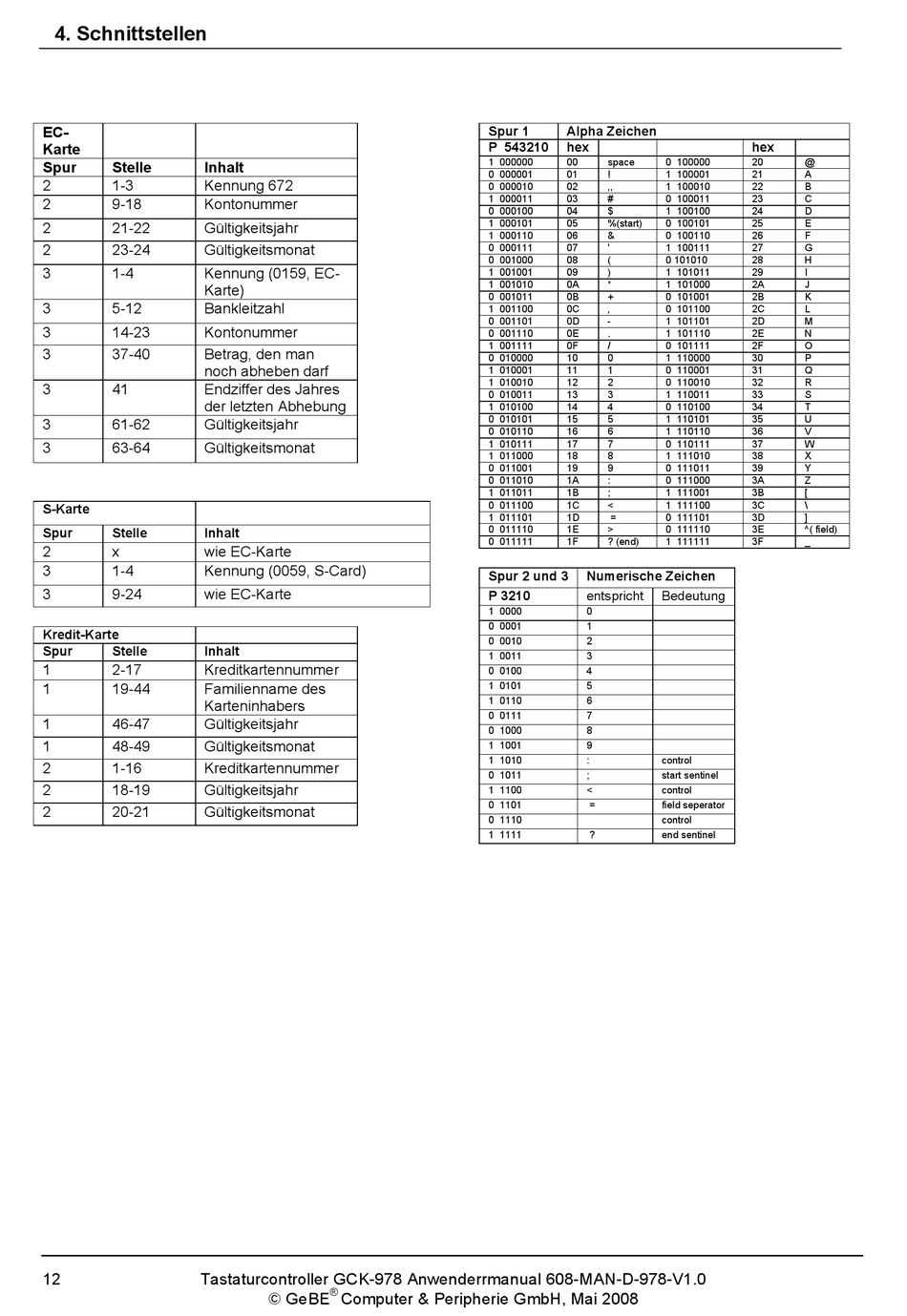

GeBe GCK-978 Anwenderhandbuch Seite 12

4. Schnittstellen
EC-
Karte
Spur Stelle Inhalt
2 1-3 Kennung 672
2 9-18 Kontonummer
2 21-22 Gültigkeitsjahr
2 23-24 Gültigkeitsmonat
3 1-4 Kennung (0159, EC-
Karte)
3 5-12 Bankleitzahl
3 14-23 Kontonummer
3 37-40 Betrag, den man
noch abheben darf
3 41 Endziffer des Jahres
der letzten Abhebung
3 61-62 Gültigkeitsjahr
3 63-64 Gültigkeitsmonat
S-Karte
Spur Stelle Inhalt
2 x wie EC-Karte
3 1-4 Kennung (0059, S-Card)
3 9-24 wie EC-Karte
Kredit-Karte
Spur Stelle Inhalt
1 2-17 Kreditkartennummer
1 19-44 Familienname des
Karteninhabers
1 46-47 Gültigkeitsjahr
1 48-49 Gültigkeitsmonat
2 1-16 Kreditkartennummer
2 18-19 Gültigkeitsjahr
2 20-21 Gültigkeitsmonat
12 Tastaturcontroller GCK-978 Anwenderrmanual 608-MAN-D-978-V1.0
®
! GeBE Computer & Peripherie GmbH, Mai 2008
Spur 1 Alpha Zeichen
P 543210 hex
1 000000 00 space
0 000001 01 !
0 000010 02 ,,
1 000011 03 #
0 000100 04 $
1 000101 05 %(start)
1 000110 06 &
0 000111 07 '
0 001000 08 (
1 001001 09 )
1 001010 0A *
0 001011 0B +
1 001100 0C ,
0 001101 0D -
0 001110 0E .
1 001111 0F /
0 010000 10 0
1 010001 11 1
1 010010 12 2
0 010011 13 3
1 010100 14 4
0 010101 15 5
0 010110 16 6
1 010111 17 7
1 011000 18 8
0 011001 19 9
0 011010 1A :
1 011011 1B ;
0 011100 1C <
1 011101 1D =
0 011110 1E >
0 011111 1F ? (end)
Spur 2 und 3 Numerische Zeichen
P 3210 entspricht
1 0000 0
0 0001 1
0 0010 2
1 0011 3
0 0100 4
1 0101 5
1 0110 6
0 0111 7
0 1000 8
1 1001 9
1 1010 :
0 1011 ;
1 1100 <
0 1101 =
0 1110
1 1111 ?
hex
0 100000 20 @
1 100001 21 A
1 100010 22 B
0 100011 23 C
1 100100 24 D
0 100101 25 E
0 100110 26 F
1 100111 27 G
0 101010 28 H
1 101011 29 I
1 101000 2A J
0 101001 2B K
0 101100 2C L
1 101101 2D M
1 101110 2E N
0 101111 2F O
1 110000 30 P
0 110001 31 Q
0 110010 32 R
1 110011 33 S
0 110100 34 T
1 110101 35 U
1 110110 36 V
0 110111 37 W
1 111010 38 X
0 111011 39 Y
0 111000 3A Z
1 111001 3B [
1 111100 3C \
0 111101 3D ]
0 111110 3E ^( field)
1 111111 3F _
Bedeutung
control
start sentinel
control
field seperator
control
end sentinel
