Inhaltszusammenfassung für CombiSteel CUBE SS-8

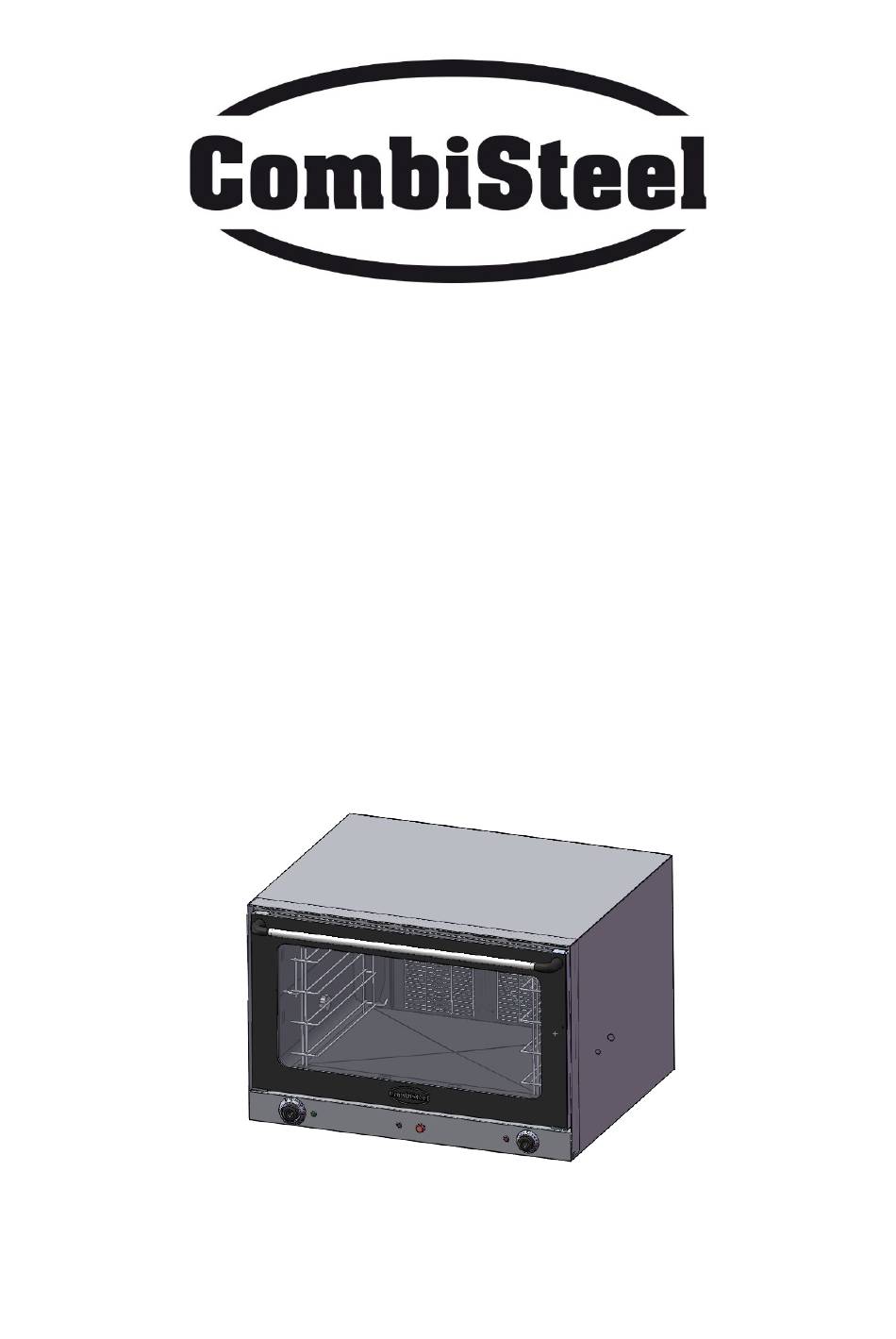

- Seite 1 Convection Oven CUBE SS-8 User Manual Gebruikershandleiding Gebrauchsanweisung Le mode d’emploi...
- Seite 3 4.3 Installation ..............................28 5. Instructions de travail et flux de fonctionnement .................... 29 6. Inspection de routine ............................30 7. Nettoyage et entretien ............................. 30 8. Dépannage ................................ 30 8.1 Schéma électrique ............................30 8.2 Faute commune ............................31 www.combisteel.com...
- Seite 18 Legende/Beschreibung der Symbole: In dieser Anleitung werden Symbole benutzt, um wichtige Sicherheitshinweise und Empfehlungen bezüglich des Geräts hervorzuheben. Die Anweisungen sollten sehr sorgfältig beachtet werden, um das Risiko von Unfällen, Körperverletzungen oder Vermögensschäden zu vermeiden. Vorsicht Stromschlag! Vorsicht heiß! www.combisteel.com...
-
Seite 19: Warnhinweis
Halten Sie das Gerät für die Reinigung nicht unter einen Wasserstrahl. Blockieren Sie die Ein- und Ausgänge des Geräts nicht. Das Gehäuse des Geräts muss geerdet sein, um die Sicherheit gewährleisten zu können. Vielen Dank für • Ihre Mitarbeit/Kooperation! www.combisteel.com... -
Seite 20: Einführung In Die Funktionen
Herstellers genutzt werden. Jede Person, die eine unerlaubte Handlung in Bezug auf diese Publikation setzt/begeht, ist zu Schadenersatz verpflichtet. Alle Rechte vorbehalten. 3. Technische Parameter Abmessungen Kammergröße Leistung Spannung Temp. Heiz- Gewicht Modell (mm) (mm) (kW) (V/Hz) (°C) elemente (kg) CUBE SS-8 834×765×572 700×360×460 5.82-6.4 220-230/50 50-300 www.combisteel.com... -
Seite 21: Vorsichtsmaßnahmen & Empfehlungen
Kontaktöffnung von 3 mm bei dessen Polen ausgestattet sein. Es ist ratsam, einen FI-Schalter oder ein Erdungsrelais mit einer Leistungsspitze von 10 mA zu installieren. Der Aufstellort des Geräts sollte mindestens 1500x850x530 mm (LxBxH) betragen. Packen Sie das Gerät aus und stellen es auf den Boden. www.combisteel.com... -
Seite 22: Arbeitsanweisungen & Arbeitsablauf
“C”: Sprühanzeige, zur Anzeige des Sprühzustands. “D”: Sprühschalter, zum Starten des Sprühvorgangs nach unten drücken und zum Stoppen loslassen. “E”: Betriebsanzeige, um den Betriebszustand der Heizelemente anzuzeigen. “F”: Thermostat, um die Innentemperatur zu kontrollieren, die maximale Temperatur beträgt 300°C. www.combisteel.com... -
Seite 23: Routinemäßige Inspektion
6. Reinigen Sie das Gerät nicht mit einem Wasserstrahl. 8. Fehlerbehebung 8.1 Elektrisches Diagramm KM1, KM2 Wechselstromschütz Betriebsanzeige EH1, EH2 Heizelement HL2, HL3 Kammerleuchte θS1 Übertemperaturschutz Einlass-Anzeige Zeitschaltuhr Einlass-Magnetventil Türschalter M1, M2 Gebläsemotor Einlass-Schalter θS2, θS3 Wärmeschutzschalter Programmregler Thermostat C1, C2 Kondensator Heizungsanzeige www.combisteel.com... -
Seite 24: Allgemeine/Häufige Störungen
8.2 Allgemeine/Häufige Störungen Timer Heizelement Tippschalter TEMP.-Begrenzer Thermostat Probleme Ursachen Lösungen Die Erdschluss- Die elektrische Komponente ist Prüfen Sie die undichte Schutzeinrichtung löst aus. undicht. Komponente, reparieren oder ersetzen Sie sie. Die Au�eizzeit ist zu lang. 1. Die Versorgungsspannung ist zu 1.
