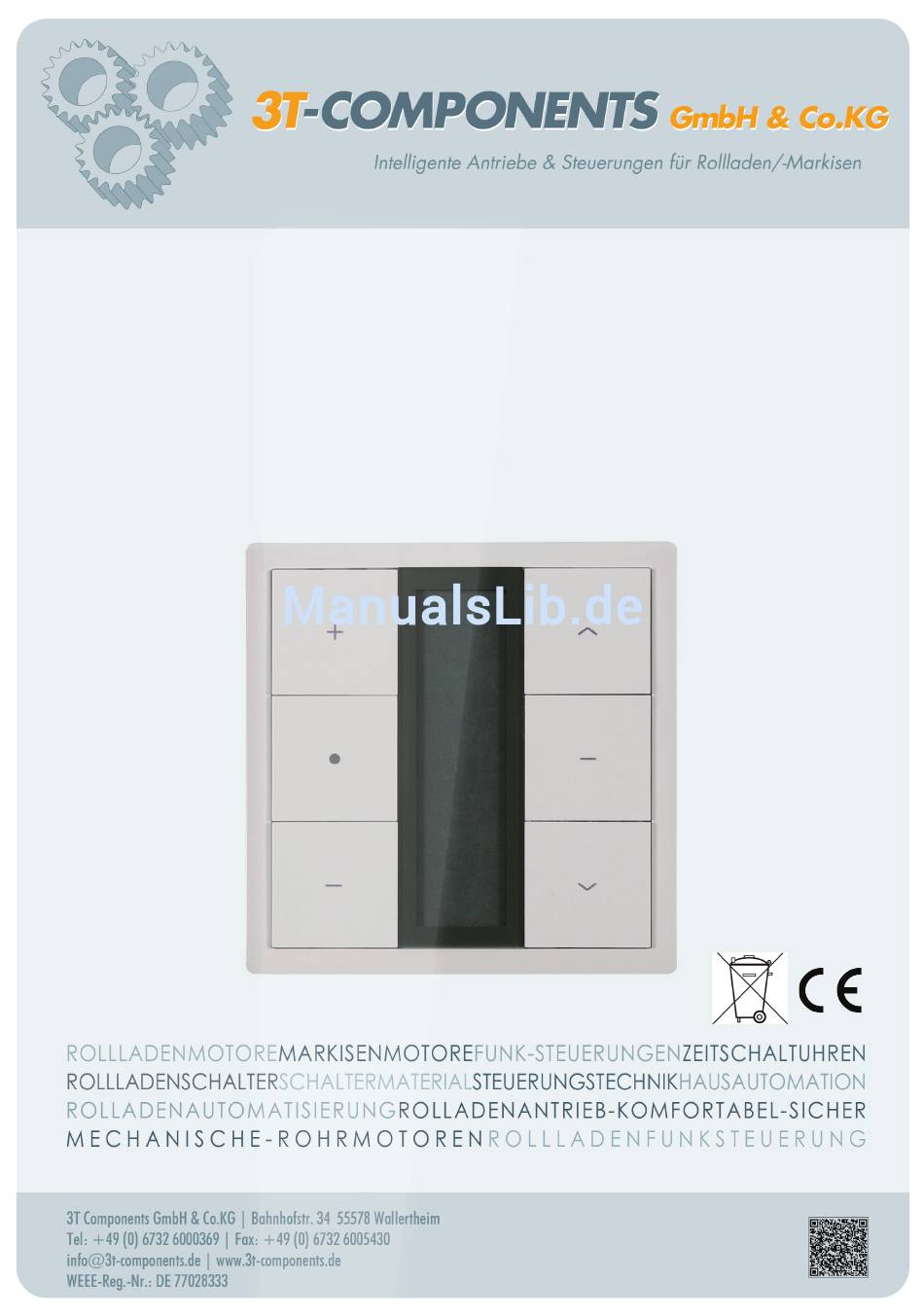

- Seite 1 Montage- und Bedienungsanleitung Anweisungen und Hinweise für die Installation und die Bedienung Achtung: Für die Sicherheit von Personen ist es wichtig, sich an diese Anweisungen zu halten. Die vorliegende Anleitung für zukünftiges Nachschlagen aufbewahren. Timer-Wand-Empfänger WETF1 1-Kanal...
-
Seite 2: Montage- Und Bedienungsanleitung / Timer-Wand-Empfänger Wetf1
Montage- und Bedienungsanleitung / Timer-Wand-Empfänger WETF1 Sicherheitshinweise Vor Inbetriebnahme bitte diese wichtigen Sicherheitshinweise lesen ! Eine falsche Montage kann folgenschwere Personen- und Sachschäden verursachen. Der Garantieanspruch erlischt bei Nichtbeachtung dieser Benutzerinformation mit allen enthaltenen Hinweisen und Bestimmungen. Bei Nichtbeachtung dieser Anleitung haftet der Hersteller oder Anbieter nicht für entstan- dene Personen- und Sachschäden. -
Seite 3: Allgemeine Sicherheitshinweise
Montage- und Bedienungsanleitung / Timer-Wand-Empfänger WETF1 Allgemeine Sicherheitshinweise • Lebensgefahr durch Stromschlag bei Arbeiten an elektrischen Anlagen. • Der elektrische Anschluss, die Installation und die Inbetriebnahme des Empfängers darf nur von qualifiziertem Fachpersonal durchgeführt werden. • Montage und Anschluss des Empfängers darf nur im spannungsfreien Zustand erfolgen • Die einschlägigen Vorschriften und Richtlinien müssen unbedingt befolgt werden, um Schäden an Personen und Gegenständen zu vermeiden. • Sicherheitshinweise nach EN 60 335-2-97:2000 beachten: Die Netzanschlussleitung der Antriebe ist innenliegend zu verlegen. • Jeder Motor benötigt einen Empfänger. Bitte nie mehrere Motoren über einen Empfänger betreiben. -
Seite 4: Funktionsübersicht
Montage- und Bedienungsanleitung / Timer-Wand-Empfänger WETF1 Funktionsübersicht Spannungs- versorgung unterbrochen Wochentag Mo Tu We Th Fr Sa Su Set-Taste Auf-Taste Stunde Stop-Taste Mode-Taste Minute Betriebsart: AUTO Manuell Ab-Taste Enter-Taste Auto Zufall • UP-Rollladeschalter mit Timerfunktion und integriertem Funk-Empfänger • Steuerung über Bedientasten oder über Funk mit Sender • kompatibel zu allen 3T-Funk-Sendern • bis zu 20 Funk-Sender speicherbar • Unterputz zum Einbau in Schalterdose Technische Daten... - Seite 5 Montage- und Bedienungsanleitung / Timer-Wand-Empfänger WETF1 Anschlussplan: Installationsdistanz: Mindestabstand zwischen Empfänger und Empfänger: 0,2m Netz Rollladen- 230V/50Hz motor L N N Netz blau = Neutralleiter 230V/50Hz schwarz = Ab bzw. Auffahrt braun = Ab bzw. Auffahrt 230V/50Hz grün/gelb = Schutzleiter...
- Seite 6 Montage- und Bedienungsanleitung / Timer-Wand-Empfänger WETF1 Programmieren und Einstellen der Zeitschaltuhr Auf- und Ab-Zeiten der einzelnen Wochentage einstellen: Mode-Taste Durch Drücken der Auf- oder Ab-Taste Set-Taste 3 Sek. Set-Taste drücken; drücken bis Auf-Taste oder Ab-Taste drücken zur Einstel- drücken Auf-Zeit Stunden Auto-Modus werden die Schaltzeiten...
- Seite 7 Montage- und Bedienungsanleitung / Timer-Wand-Empfänger WETF1 Programmieren und Einstellen der Zeitschaltuhr Nach Einschalten der Spannungsversorgung muß Einlernen des Senders: innerhalb 10 Sek. die Programmierung (Drücken der Tasten) erfolgen, ansonsten geht der Empfänger in seinen Ursprungszustand zurück. Einstellung ist fertig Im Display Stop-Taste Auf-Taste Spannungs- Mode-Taste 6 Sek.
- Seite 8 Montage- und Bedienungsanleitung / Timer-Wand-Empfänger WETF1 Nach Einschalten der Spannungsversorgung muß Alle Kanäle des Senders löschen: innerhalb 10 Sek. die Programmierung (Drücken der Tasten) erfolgen, ansonsten geht der Empfänger in seinen Ursprungszustand zurück. Alle Sender sind gelöscht Im Display Ab-Taste und Stop-Taste...
-
Seite 9: Fehlerbehebung
Montage- und Bedienungsanleitung / Timer-Wand-Empfänger WETF1 Fehlerbehebung Was tun, wenn... • der Funk-Sender sich nicht einlernen lässt ? - Empfänger wurde durch Spannungsversorgung ausschalten / einschalten nicht in “Lernbereitschaft” gesetzt. - Einlernen mit Drücken der Tasten muß innerhalb 10 Sek. nach Einschalten der Spannungsversorgung erfolgen. - Speicher des Empfängers ist voll; Empfänger speichert maximal 20 Sender (Kanäle) - Batterie des Senders ist zu schwach oder leer • die Automatikschaltung oder Urlaubsschaltung nicht geht ? -Betriebsart steht nicht auf Automatikmodus oder Zufalls-Modus • die Automatikschaltung nicht zu den eingestellten Uhrzeiten geht? - falsche Uhrzeit gepeichert - falscher Wochentag gepeichert - falsche Auf- und Ab-Zeit gespeichert - Zeitdifferenz zwischen Auf- und Ab-Zeit darf nicht weniger als 32 Minuten betragen. - Seite 10 3T-COMPONENTS GmbH & Co.KG Die Interpretation von Leistung Intelligente Antriebe & Steuerungen für Rollladen/-Markisen Hotline 3T- Funksteuerungen - Vorteile im Überblick 06732 6000369 Innovative Technik Einfache Installation 3T Components GmbH & Co.KG Ideale Funknachrüstung für Rollläden und Markisen Bahnhofstr. 34 - 55578 Wallertheim Qualität mit 2 Jahren Garantie Telefon : +49 (0) 6732 6000369 Telefax : +49 (0) 6732 6005430 Mehr Sicherheit Mehr Komfort ...
