ICfly Motorbox 912
Installation Guide & User Manual
3. Anschlussbeispiel
Die ICflyMotorbox wird mitels im Lieferumfang enthaltenen D-SUB HD15 - Kabel mit dem
ICflyAHRS II oder einen an den ICflyAHRS II angeschlossenen ICflyDisplay per ICflyBus verbunden.

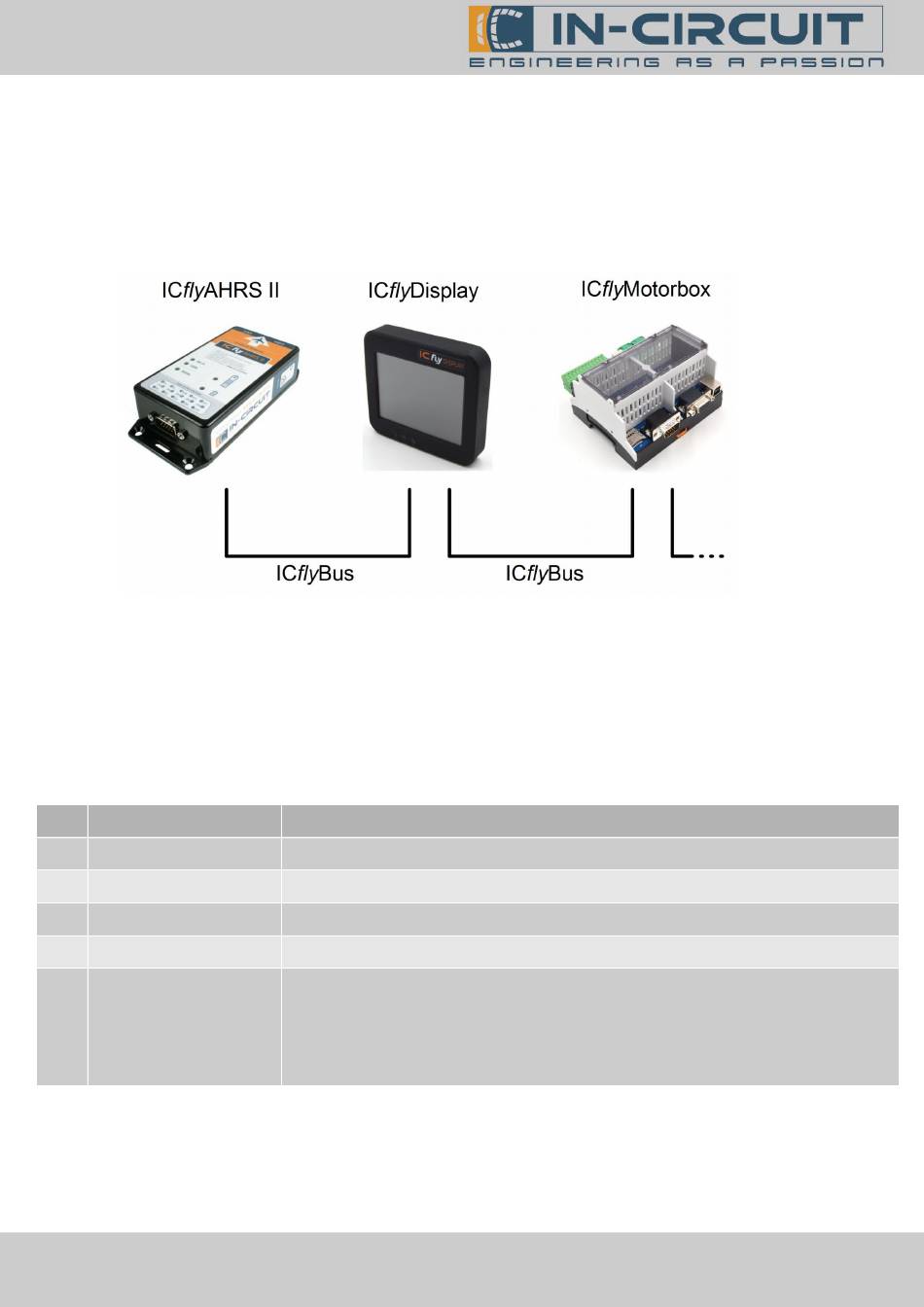

Die Reihenfolge des Anschlusses der ICfly – Geräte muss hierbei wie in der folgenden Abbildung
erfolgen.
Innerhalb des Aufbaus können auch mehrere ICflyDisplays verwendet werden, welche in Reihe zu
schalten sind. An die ICflyMotorbox können nachfolgende Geräte wie beispielsweise ein TRX-1500
Trafic Sensor oder ein Autopilot angeschlossen werden.
Die Spannungsversorgung erfolgt zentral über die ICflyMotorbox und wird von dieser über den
ICflyBus weitergereicht. Eine eventuell vorhandene Spannungsversorgung am ICflyDisplay ist
hierbei zu entfernen.
Nr
Funktion
1
ICflyAHRSII
2
ICflyBus
3
ICflyDisplay
4
ICflyMotorbox
5
Spannungsversorgung
In-Circuit GmbH
Boltenhagener Str. 124
D-011109 Dresden
Beschreibung
Das ICflyAHRSII stellt die Lagedaten zur Verfügung
D-SUB HD15 Kabel als Direktverbindung zwischen ICfly-Geräten
ICflyDisplay zum Anzeigen des künstlichen Horizonts und/oder Motordaten
Die ICflyMotorbox stellt die Motordaten zur Verfügung
Die Versorgung erfolgt über die ICflyMotorbox an der Klemmleiste
1-11 & 2-11: GND (Masse)
1-12 & 2-12: VIN (+ 12V)
Die Weiterverteilung der Spannungsversorgung an alle ICfly-Geräte erfolgt
über den ICflyBus
Document-Nr: 30510001101A
Page 6 / 11
