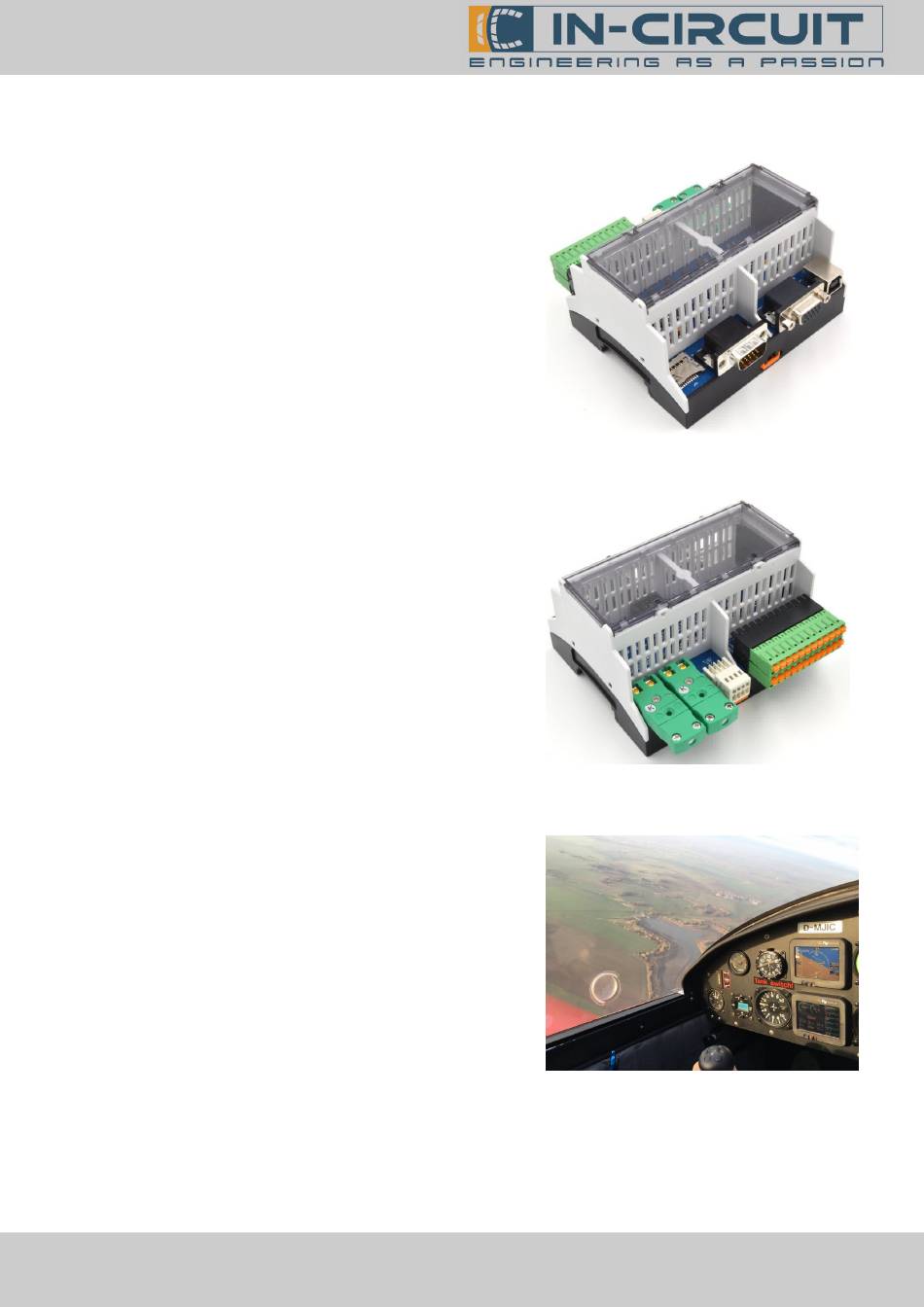

ICfly Motorbox 912
Installation Guide & User Manual
ICfly Motorbox
Flexibel einsetzbares Fluginstrument
für den Festeinbau
Die ICflyMotorbox liest Motordaten des Rotax 912 aus
und stellt diese per ICflyBus für den ICflyAHRSII bereit.
Diese Motordaten können mit dem ICflyDisplay
(optional erhältlich) dargestellt werden.
Die ICflyMotorbox kommuniziert über den ICflyBus
und versorgt diesen mit Spannung.
Folgende Anschlüsse werden an der ICflyMotorbox
bereitgestellt:
2x ICflyBus (Kabelanbindung weiterer ICfly-Geräte,
●
Trafic-Sensor uvm.)
CAN Bus (für Head-Up Display)
●
2x Thermoelement (für EGT)
●
Weitere Motorsensoren
●
RPM
●
MAP
●
FLAPS
●
AMPS
●
Öldruck/-temperatur
●
Treibstofdruck
●
FUEL_R, FUEL_L, FUEL_F
●
2x CHT
●
AirBoxTemp
●
OAT
●
www.in-circuit.de
In-Circuit GmbH
Boltenhagener Str. 124
D-011109 Dresden
Document-Nr: 30510001101A
Page 1 / 11
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für In-Circuit ICfly Motorbox 912
- Seite 1 ICfly Motorbox 912 Installation Guide & User Manual ICfly Motorbox Flexibel einsetzbares Fluginstrument für den Festeinbau Die ICflyMotorbox liest Motordaten des Rotax 912 aus und stellt diese per ICflyBus für den ICflyAHRSII bereit. Diese Motordaten können mit dem ICflyDisplay (optional erhältlich) dargestellt werden.
-
Seite 2: Inhaltsverzeichnis
ICfly Motorbox 912 Installation Guide & User Manual Inhaltsverzeichnis Die Anleitung der ICflyMotorbox enthält Informationen zu folgenden Themenbereichen: Kapitel Beschreibung Seite 1. Anschlüsse Details zur Belegung der Anschlüsse der ICflyMotorbox 2. LED-Signalisierung Das ICflyMotorbox besitzt drei LEDs zum Signalisieren des aktuellen Betriebszustandes. -
Seite 3: Anschlüsse
ICfly Motorbox 912 Installation Guide & User Manual 1. Anschlüsse Die ICfly Motorbox besitzt zwei 15-pin D—Sub-Anschlüsse, um es mit weiteren Geräten verbinden zu können. Hinzu kommen noch eine CAN-Schnitstelle, zwei Thermoelementanschlüsse und eine 2x12 Klemmleiste. Die Pinbelegung ist in den folgenden Tabellen dargestellt. - Seite 4 ICfly Motorbox 912 Installation Guide & User Manual 1-12 CAN-4 2-12 CAN-1 EGT2 EGT1 Funktion CAN-1 EGT1 & EGT2 Funktion CAN-2 CAN_L Positiver Kontakt Nickel Chrom CAN-3 CAN_H Negativer Kontakt Nickellegierung CAN-4 12V output Funktion Beschreibung Funktion Beschreibung oil pressure...
-
Seite 5: Led-Signalisierung
ICfly Motorbox 912 Installation Guide & User Manual 2. LED-Signalisierung Die ICflyMotorbox besitzt, wie auch das ICflyDisplay, drei LEDs zum Signalisieren des aktuellen Betriebszustandes. Die grüne, gelbe und rote LED werden abhängig vom aktuellen Betriebsmodus geschalten. Die Signalisierung ist in der folgenden Tabelle aufgeführt und dokumentiert. Hierbei wird der Zustand der LEDs einzeln beschrieben. -
Seite 6: Anschlussbeispiel
ICfly Motorbox 912 Installation Guide & User Manual 3. Anschlussbeispiel Die ICflyMotorbox wird mitels im Lieferumfang enthaltenen D-SUB HD15 - Kabel mit dem ICflyAHRS II oder einen an den ICflyAHRS II angeschlossenen ICflyDisplay per ICflyBus verbunden. Die Reihenfolge des Anschlusses der ICfly – Geräte muss hierbei wie in der folgenden Abbildung erfolgen. -
Seite 7: Bildergalerie
ICfly Motorbox 912 Installation Guide & User Manual 4. Bildergalerie Ansicht Anschlüsse ICflyBus Ansicht Anschlüsse CAN Bus und Sensoren Ansicht Anschlüsse IcflyBus 45° Ansicht Anschlüsse CAN Bus und Sensoren 45° Ansicht von Unten Darstellung Motordaten auf ICflyDisplay In-Circuit GmbH Document-Nr: 30510001101A Boltenhagener Str. -
Seite 8: Zubehör
ICfly Motorbox 912 Installation Guide & User Manual 5. Zubehör Im Lieferumfang enthalten D-SUB HD15 Kabel zur Verbindung zwischen ICfly – Geräten Bestellnr.: 306.057 Passendes Zubehör D-SUB HD15 Kabelsatz für ICfly - Geräte Bestellnr.: 303.325 D-SUB HD15 Kabel zur Verbindung zwischen ICfly –... -
Seite 9: Abmessungen Gehäuse
ICfly Motorbox 912 Installation Guide & User Manual 6. Abmessungen Gehäuse In-Circuit GmbH Document-Nr: 30510001101A Boltenhagener Str. 124 Page 9 / 11 D-011109 Dresden... - Seite 10 ICfly Motorbox 912 Installation Guide & User Manual 7. Absolute Max. Ratings Dieser Abschnit beschreibt die absoluten Grenzwerte der ICflyMotorbox. Belastungen oberhalb dieser Grenzwerte können bleibende Schäden an der ICflyMotorbox verursachen. Die angegebenen Werte sind Grenzwerte aus Belastungstests, ein zuverlässiger Betrieb ist unter diesen Bedingungen nicht garantiert.
- Seite 11 ICfly Motorbox 912 Installation Guide & User Manual Certifications RoHS / WEEE compliant WEEE-Reg.-Nr. DE 17225017 Revision history: Version Date Changes Editor 2017/01/26 Initial Version Grünig In-Circuit GmbH Document-Nr: 30510001101A Boltenhagener Str. 124 Page 11 / 11 D-011109 Dresden...
