Compact mobile

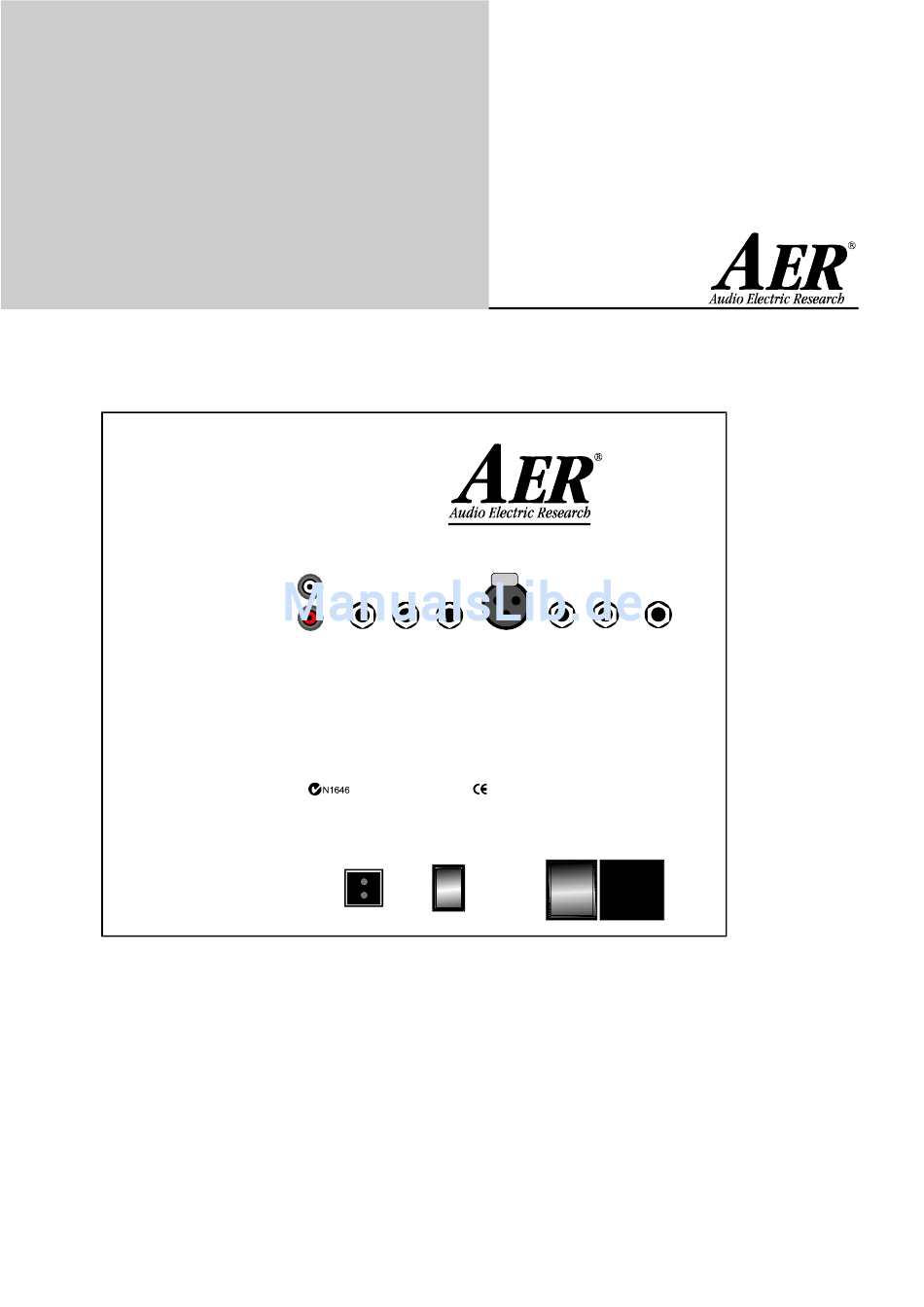

Rückseite (von links nach rechts):
Compact
mobile
battery powered
acoustic guitar amp
aux in
Eingang für CD und Tape
phones
Kopfhörerausgang
tuner
Ausgang für ein Stimmgerät,
vor dem Master
line out
Ausgang der Vorstufe nach dem
Master
DI out
XLR-Ausgang vor dem Master
send
Ausgang für ein externes Effekt-
gerät
return
Eingang für ein externes Effekt-
gerät oder eine andere Signal-
quelle, z.B. CD-Spieler
2
aux in
phones
tuner
line out
Caution: Risk of electric shock. Do not open! No user serviceable parts
inside. Refer servicing to qualified personnel. Made in Germany by AER.
12V DC only
DC on/off
-4-
DI out
send
return
footswitch
1 = gnd
2 = pos
3 = neg
power on
footswitch
Anschluß für einen Doppel-Fuß-
schalter, mit dem die Effekte
an/aus geschaltet werden können
12V DC only
Anschluß für eine externe
12V/DC-Batterie, nicht zum An-
schluß an ein Bordnetz geeignet
DC on/off
Ein/Aus-Schalter für den externen
Batterieanschluß
power on
Kombinierter Netzschalter mit
Netzbuchse und Sicherungshalter
