Inhaltszusammenfassung für HAUTOO ONE

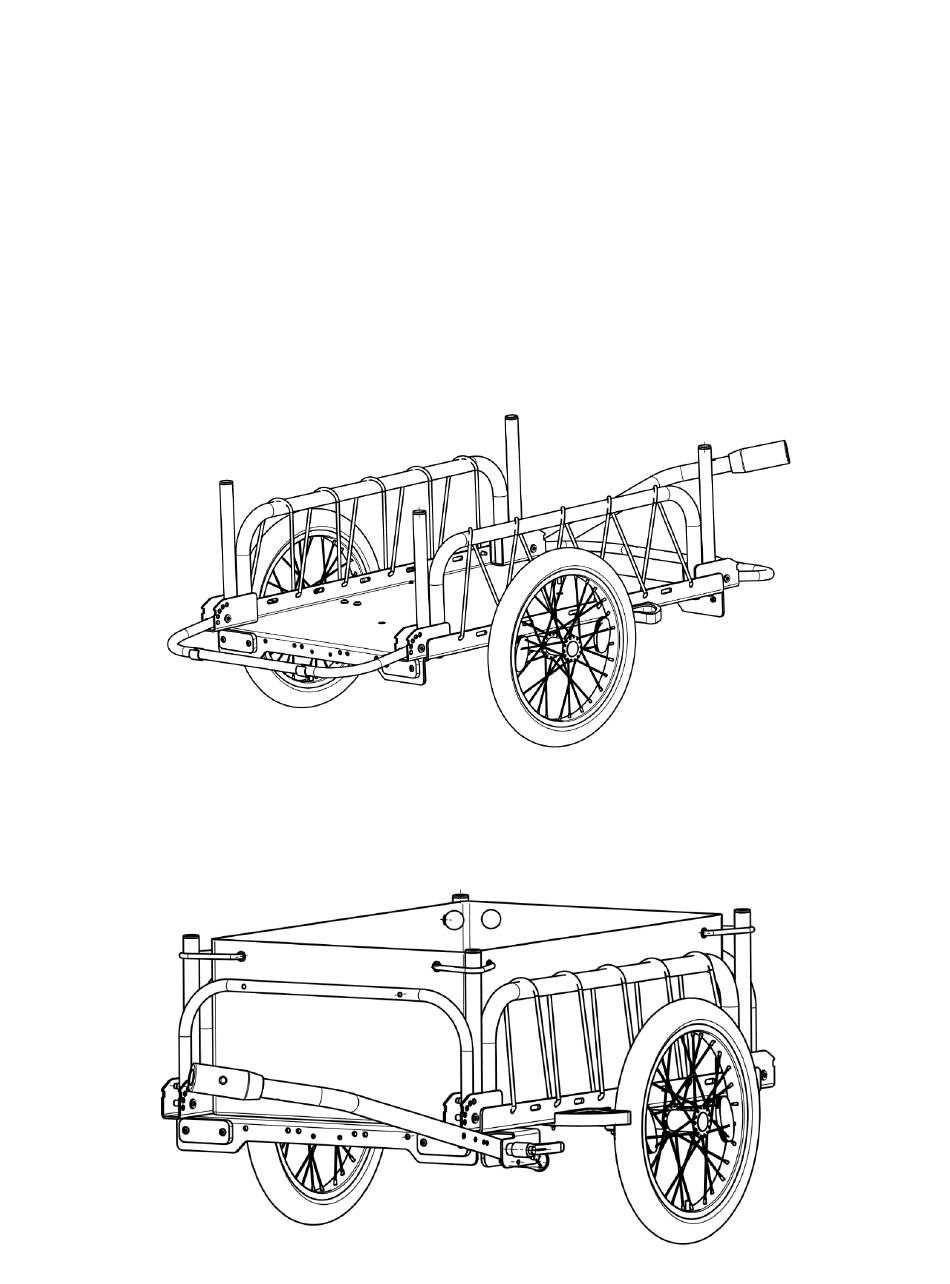

- Seite 1 Montage- und Bedienungsanleitung HAUTOO Moden ONE...
- Seite 2 Egerländer Str. 11 82024 Taufkirchen Deutschland Alle Rechte an dieser Anleitung verbleiben bei Hautoo Fahrradausrüstung. Texte, Angaben und Abbildungen dieser Anleitung dürfen nicht vervielfältigt, verbreitet oder zu Zwecken des Wettbewerbs unbefugt verwertet werden. Diese Anleitung wurde mit großer Sorgfalt erstellt. Solltest du dennoch Fehler...
- Seite 3 Inhalt Impressum .............................. 2 Inhalt ............................... 3 Vorwort ..............................4 Beschreibung ............................5 Verwendungszweck ..........................6 Vor der Fahrt ............................8 Sichere Fahrt ............................9 Richtig Beladen ............................. 11 Kupplung ............................... 12 Wartung ..............................13 Montage ............................... 14 Montagestufe 1: Abweiser, Reflektoren ....................15 Montagestufe 2: Stirnbügel ........................
- Seite 4 Vorwort Danke, dass du dich für den Kauf eines Hautoo Fahrradanhängers entschieden hast. Durch die Verwendung deines Fahrradanhängers leistest du einen Beitrag zum Schutz unseres Klimas und somit zum Schutz aller Menschen, Tiere und Pflanzen auf unsere Erde. Unser Grundmaterial ist Aluminium, das aufgrund der unbegrenzten Recycelbarkeit, des geringen Gewichtes, der Stabilität und der Langlebigkeit das optimale Material für...
- Seite 5 Beschreibung Hautoo Anhänger, hochgeklappt mit Tasche Herausnehmbare Tasche Verstellbare Deichsel Abnehmbares Laufrad Klappbare Stirnbügel Heck-Reflektoren...
- Seite 6 Hautoo Anhänger, aufgeklappt ohne Tasche Verwendungszweck Zulässige Verwendungen Der Hautoo Fahrradanhänger ist zur Benutzung als Anhänger für Fahrräder auf Straßen sowie befestigten Wegen bei ausreichend guter Sicht bestimmt. Der Einsatz als Handwagen ist mit dem entsprechenden Zubehör „Handwagen-Set“ möglich. Zulässiges Gesamtgewicht Zulässiges Gesamtgewicht...
- Seite 7 Der Fahrradanhänger darf nur mit Fahrrädern mit einer Reifengröße zwischen 20 Zoll und 29 Zoll verwendet werden. Für Fahrräder mit anderen Laufradgrößen können wir auf Anfrage Anpassungen an der Deichselaufnahme vornehmen. Unzulässige Verwendungen Jegliche Verwendung, die nicht der oben beschriebenen Verwendung entspricht, ist nicht zulässig.
- Seite 8 Vor der Fahrt Anleitung Diese Anleitung enthält wichtige Informationen, deren Beachtung für den verkehrssicheren Betrieb von Belang sind. Um Gefahren durch den Betrieb des Fahrradanhängers für dich und andere Verkehrsteilnehmer auszuschließen, solltest du diese Anleitung vollständig lesen und alle Hinweise beachten. Bewahre die Anleitung gut auf, und gib sie ggf.
- Seite 9 Sichere Fahrt Das Fahren mit Fahrradanhänger stellt keine besondere Herausforderung dar und ist für jeden geübten Fahrradfahrer problemlos möglich. Allerdings solltest du zur Erhöhung deiner eigenen Sicherheit und der Sicherheit anderer Verkehrsteilnehmer ein paar Punkte beachten. Um Sicherheit im Umgang mit dem Anhänger zu erlangen, empfehlen wir Probefahren ohne Last auf wenig befahrenen Straßen.
- Seite 10 Fahren im Gefälle Das erhöhte Gewicht führt bei Fahrten im Gefälle zwangsläufig zu höheren Hangabtriebskräften, welche das Fahrrad beschleunigen. Um diese Beschleunigung zu verhindern, ist der Einsatz der Bremsanlage erforderlich. Grundsätzlich gilt, dass die Bremsanlage bei Fahren im Gefälle mit Anhängerlast einer stärken Belastung ausgesetzt ist.
- Seite 11 Schlechte Sicht, Dämmerung, Dunkelheit Um zu gewährleisten, dass der Fahrradanhänger von anderen Verkehrsteilnehmern deutlich zu erkennten ist, verfügt der Hautoo Fahrradanhänger über Reflektoren. Hierzu sind zwei weiße Reflektoren vorne, zwei rote hinten und gelbe Reflektoren oder Reflektorstreifen an den Rädern angebracht. Bitte stelle sicher, dass die in einwandfreien Zustand, also nicht beschädigt oder verschmutzt sind.
- Seite 12 45kg 2- 6,5 kg Kupplung Der Hautoo Fahrradanhänger ist mit einer Kupplung der Firma WEBER Technik GmbH ausgestattet. Die fahrradseitige Kupplung ist nicht im Lieferumfang enthalten ist, da ihre Ausführung von dem verwendeten Fahrrad abhängt. Die Standartausführung (E- Kupplung) ist in unseren Shop erhältlich.
- Seite 13 Ein defekter Arretierungsmechanismus der Steckachse kann zum Lösen des Rades führen, wodurch Unfälle mit Verletzungen verursacht werden können. Da der Hautoo Fahrradanhänger sehr robust ist, sind keine besonderen Pflegehinweise zu befolgen. Dennoch ist es empfehlenswert, den Anhänger regelmäßig zu reinigen. Hierbei sollte auf die Verwendung von besonders scharfkantigen oder rauen Hilfswerkzeugen verzichtet werden.
- Seite 14 Montage Einleitung Der Hautoo Fahrradanhänger wird nur teilweise montiert geliefert. Dies hat vor allem den Hintergrund, die Verkaufskosten durch geringere Montagekosten, Verpackungskosten und Transportkosten zu verringern. Dadurch sind wir in der Lage, dir den Hautoo Fahrradanhänger zu einem im Verhältnis zur hohen Qualität sehr günstigen Preis anbieten zu können.
- Seite 15 Montagestufe 1: Abweiser, Reflektoren Benötigte Bauteile Reflektor Reflektor Mutter Federring Schraube Bodenblech weis (2x) rot (2x) M5 (8x) M5 (8x) M5 (8x) Abweiser Schraube Mutter M4 (4x) M4 (4x) Werkzeug Benötigtes • Kreuzschlitzschraubendreher • Schraubenschlüssel 6 mm, 8 mm Durch die Bohrungen für die Achsaufnahme unterteilt sich das Bodenblech in den vorderen und den hinteren Bereich.
- Seite 16 Reflektor Muttern Schrauben Beschreibung Reflektor • Bodenblech mit Riffelseite nach unten auf eine stabile Unterlage legen. Um Beschädigungen am Bodenblech zu vermeiden, verwende am besten eine weiche Unterlage. • Weiße Reflektoren mit Schrauben M5, Scheiben 5 mm und Mutter M5 an der Bodenblech Vorderseite befestigen.
- Seite 17 Beschreibung Abweiser • Bodenblech mit Riffelseite nach oben auf eine stabile Unterlage legen. Um Beschädigungen am Bodenblech zu vermeiden, lege am besten die Wellpappe aus der Verpackung unter. • Linken und rechten Abweiser jeweils mit der runden Seite nach vorne (weiße Reflektoren) am Bodenblech befestigen.
- Seite 18 Montagestufe 2: Stirnbügel Benötigte Bauteile Schraube Mutter M8 Deichselblech 2 Deichselblech 1 M8x40 (4x) Stirnbügel (4x) (1x) (1x) (2x) Mutter M8 Schraube Hülse (4x) M8x25 (1x) Scheibe für M8 (4x) Benötigtes Werkzeug • Inbusschlüssel 5mm • Steckschlüssel SW 13 Ausrichtung Bodenblech Hinten Oben (Riffel)
- Seite 19 Hinterer Stirnbügel Mutter M8 Stirnbügel Hinten Vorne Hülse Scheibe Schraube M8x40 (mittel) Detailansicht Mutter M8 Stirnbügel Äußere Bohrung...
- Seite 20 Beschreibung hinterer Stirnbügel • Achtung: die Schraube M8 gibt es in drei verschiedenen Längen. Bitte hier die mittlere Schraube M8x40 verwenden. • Bodenblech umdrehen, so dass Riffelseite nach oben zeigt. • Lege den Stirnbügel auf das Bodenblech, so dass die Bohrungen des Halteblechs des Stirnbügels über den Bohrungen des Bodenblechs liegen.
- Seite 21 Detailansicht Mutter Schraube M8x25 Deichselblech 1 Äußere Bohrung Deichselblech 2 Scheibe Scheibe Schraube Mutter M8x40 Beschreibung vorderer Stirnbügel • Achtung: die Schraube M8 gibt es in drei verschiedenen Längen. Bitte hier die kurze Schraube M8x25 und mittlere Schraube M8x40 verwenden. •...
- Seite 22 Montagestufe 3: Seitenbügel Benötigte Bauteile Schraube M8x50 Scheibe für M8 Seitenbügel (4x) (4x) (2x) Benötigtes Werkzeug • Inbusschlüssel 5 mm Ausrichtung Riffelseite Hinten Vorne...
- Seite 23 Seitenbügel Scheibe Schraube M8x50 (lang) Detailansicht Seitenbügel Innere Bohrung Scheibe Schraube M8x50 (lang)
- Seite 24 Beschreibung Seitenbügel • Achtung: die Schraube M8 gibt es in drei verschiedenen Längen. Bitte hier die lange Schraube M8x50 verwenden • Füge den Seitenbügel von oben, so dass die Aufnahmebohrungen der Seitenbügel über den inneren Bohrungen der Haltebleche der Stirnbügel liegen. •...
- Seite 25 Montagestufe 4: Achse Benötigte Bauteile Schraube Mutter M8 Achse Sattelscheibe Scheibe 27x8 M8x50 (4x) (4x) (1x) (8x) (4x) Benötigtes Werkzeug • Inbusschlüssel 5 mm • Steckschlüssel 13 mm Ausrichtung Hinten Vorne...
- Seite 26 Sattelscheibe Mutter M8 Scheibe Achse Schraube M8 Beschreibung Achse • Drehe den Anhänger um, so dass dieser auf den Seitenbügeln aufliegt. • Lege 4 Sattelscheiben auf des Bodenblech, so dass die Bohrungen der Sattelscheibe mit den Bohrungen im Bodenblech übereinander liegen. •...
- Seite 27 Montagestufe 5: Räder Benötigte Bauteile Steckachse (2x) Kappe (2x) Rad (2x) Betätigungsknopf Ausrichtung Hinten Vorne...
- Seite 28 Betätigungsknopf Beschreibung Rad • Die Lager in den Radnaben liegen an einer Seite tiefer. Füge dort die Steckachse in das Rad. Hierzu musst du den Betätigungsknopf der Steckachse gedrückt halten. • Füge die Kappe in die Aufnahmebohrung des Rades • Füge die Steckachse des Rades in die Aufnahmebohrung der Achse.
- Seite 29 Montagestufe 6: Deichsel Benötigte Bauteile Hebel Schlossschraube Klappsplint Deichsel (1x) M8 (1x) (1x) (1x) Entriegelung Ausrichtung Vorne Hinten...
- Seite 30 Deichsel Detailansicht Schlossschraube Hebel Klappsplint...
- Seite 31 Beschreibung Deichsel • Füge die Deichsel zwischen das Deichselblech 1 und das Deichselblech 2, so dass die große Bohrung (8 mm) der Deichsel mit der Vierkantbohrung des Deichselblechs 2 übereinander liegt. Hier kannst du zwei unterschiedliche Deichsellängen auswählen (siehe Bild „Deichsellänge“). •...
- Seite 32 Splintpositionen Fahrradgröße 26 Zoll Handwagenbetrieb Fahrradgröße 28, 29 Zoll Bohrung Hebel Fahrradgröße 20 Zoll Für den Handschiebebetrieb bitte die hinteren Bohrungen der Deichsel verwenden (Bohrungen Deichsel lang). ACHTUNG Stelle sicher, dass der Hebel fest angezogen und der Klappsplint richtig montiert und gesichert ist.
- Seite 33 Montagestufe 7: Reling Benötigte Bauteile Gummiband 1,5m (2x) Reling Knoten (innen) Bohrungen Reling Knoten (innen)
- Seite 34 Detailansicht Gummiband Knoten (innen) Beschreibung Reling • Stecke das Gummiband von außen in die vorderste Relingbohrung und mache einen Knoten am innenhalb des Anhängers befindlichen Teil des Gummibandes, sodass das Gummiband nicht mehr herausgezogen werden kann. • Führe das Gummiband von unten nach oben um den Seitenbügel herum und fädle es von hinten in die nächste Relingbohrung ein.
- Seite 35 Montagestufe 8: Gestänge (optional für Tasche) Ausrichtung Bodenblech...
- Seite 36 Gestänge Detailansicht Stange Schraube M8 Halteblech Stirnbügel Beschreibung Gestänge • Schraube die Stangen mit der Hand fest auf die Schrauben M8, welche bereits am Anhänger verbaut sind.
- Seite 37 Montagestufe 9: Tasche (optional) Spanngummi Detailansicht Tasche Stange Beschreibung Tasche • Setze die Tasche zwischen die Stangen in den Hänger. • Führe die Spanngummis über die Stangen.
- Seite 38 Betätigung der Stirnbügel Der Hautoo Fahrradanhänger verfügt über klappbare Stirnbügel, wodurch die Ladefläche variiert werden kann. Arretierungsstift...
- Seite 39 Arretierungsbohrungen Beschreibung Betätigung Stirnbügel • Um die Stirnbügel zu umklappen, musst Du den Stirnbügel nach links schieben. • Dadurch wird der Arretierungsstift aus der Arretierungsbohrung geschoben und Du kannst den Stirnbügel in die gewünschte Position klappen. • In der neuen gewünschten Position lässt Du den Bügel einfach los. Er arretiert sich automatisch, sobald sich die Arretierungsstifte über der entsprechenden Arretierungsbohrungen befinden.
- Seite 40 Aufstellen des Anhängers Der Hautoo Fahrradanhänger kann zum platzsparenden Aufbewahren aufgestellt werden. Hierbei liegt der Anhänger auf den Halteblechen des hinteren Stirnbügels auf und stützt sich auf dem hinteren Stirnbügel ab. Eine leichte Schrägstellung stabilisiert den Stand. Zusätzlich kannst du die Räder abnehmen und in die Bohrungen im Bodenblech stecken.
