Montage-Anschluß-Anleitung Verteiler-Modul BUS-1

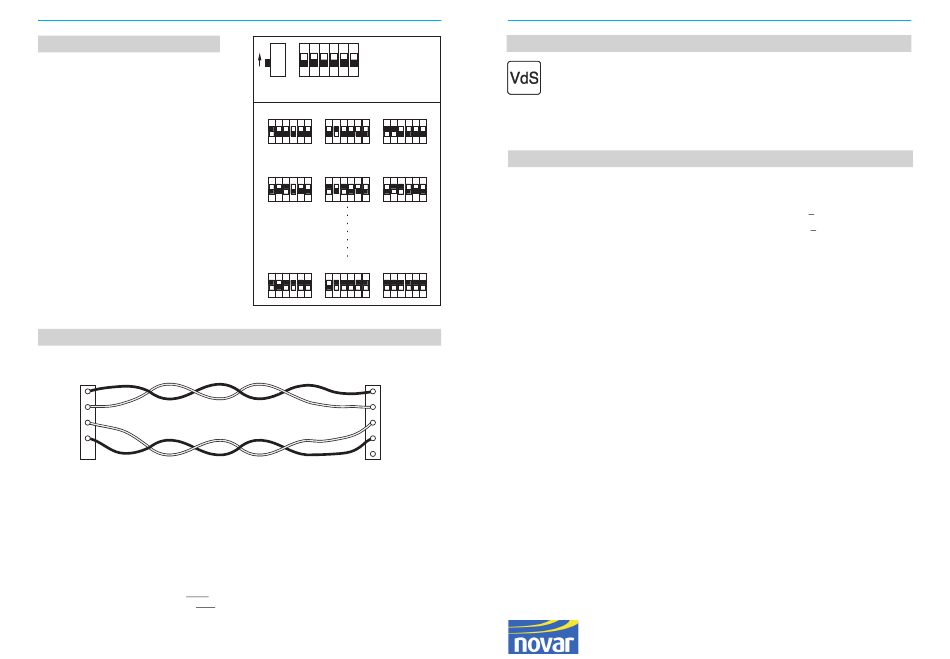

3. Programmierung
Die auf der Anschlußplatine befindlichen
DIP-Schalter dienen zur Codierung der
BUS 1-Teilnehmeradresse. Die einzelnen
Codierungen sowie der Teilnehmername
sind dem Prograrnmierprotokoll der Ein-
bruchmelderzentrale zu entnehmen.
4. lnstallationsrichtlinien
Zentrale
BUS-1
0 V
Daten
+12 V DC
0 V
Die BUS-Anschlußleitung ist als eine abgeschirmte Leitung von der Zentrale zum Verteilermodul
auszuführen. Hierbei muß die Adernführung nach dem oben angegebenen Schema erfolgen.
Die entsprechenden Leitungsquerschnitte sind der Installationsanleitunganleitung der Einbruch-
melderzentrale (Kapitel Leitungen) zu entnehmen. Weiterhin ist darauf hinzuweisen, daß der
Abschirmungsanschluß möglichst kurz ausgeführt wird, da ansonsten die Gefahr eines unbeab-
sichtigten Kurzschlusses besteht.
Hinweis:
Die BUS-Anschlußtechnik arbeitet
ohne
Abschlußwiderstand. Das heißt, am letzten Modul der
BUS-Leitung oder einer Stichleitung ist
kein
Abschlußwiderstand erforderlich.
ON
ON
alle Schalter in
Stellung "OFF"
1 2 3 4 5 6
OFF
1
2
4
8
16
32
Wertigkeit
Adresse 1
Adresse 2
Adresse 3
ON
ON
ON
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 6
Adresse 4
Adresse 5
Adresse 6
ON
ON
ON
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 6
Adresse 61
Adresse 62
Adresse 63
ON
ON
ON
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 6
Teilnehmer
0 V
Daten
+12 V DC
0 V
0 V
3
4
5. Montage gemäß VdS
Für den VdS-gemäßen Einsatz ist das Gehäuse nach ordnungsgemäßer Montage zu
verplomben. Hierfür werden die beigelegten Kunststoffplomben in die Schrauben-
öffnungen auf der Frontseite des Gehäuses eingedrückt. Danach müssen die Aufkleber
(Aufdruck VdS) auf die Plomben aufgebracht werden. Nach Einbringen der Kunststoff-
plomben kann das Gehäuse ohne Zerstörung der Plomben nicht mehr geöffnet werden.
6. Technische Daten
Betriebsnennspannung ..............................................................................12 V DC
Betriebsspannungsbereich ....................................................10 V DC bis 15 V DC
Stromaufnahme bei U
.......................................................................... 0,9 mA
nenn
Aktivierung der Meldergruppe ................................................................... 15 mA
Meldergruppen-Abschlußwiderstand .......................................................12k1/1 %
Betriebstemperaturbereich ............................................................0 °C bis + 50 °C
Lagerungstemperaturbereich .....................................................-25 °C bis +70 °C
Feuchteklasse nach DIN 40040 ................................................................Klasse F
Abmessungen B x H x T (in mm) .......................................................79 x 105 x 52
Farbe ........................................................................grauweiß (ähnlich RAL 9002)
Novar GmbH
Johannes-Mauthe-Str. 14
D-72458 Albstadt
Montage-Anschluß-Anleitung Verteiler-Modul BUS-1
<
<
