Montage - Anschluss-Anleitung
P00127-10-002-00
Seite 1 bis 4
Page 5 to 8
20.01.2004
Verteiler-Modul
BUS-1
Art.-Nr. 010116
1. Allgemeines
Das Verteiler-Modul 010116 ermöglicht den
sternförmigen Anschluß mehrerer BUS 1-
Leitungen an einem Verteilerpunkt. Hierbei
stehen ein BUS 1-Eingang und 4 Ausgänge
zur Verfügung.
Als zusätzliche Option ist eine Differential-
Meldergruppe (Abschlußwiderstand 12k1)
mit LED-Anzeige im Verteiler-Modul inte-
griert. Diese LED zeigt den Meldezustand in
Abhängigkeit vom Zentralenzustand.
Die Gehauseüberwachung wird von einem
Deckelkontakt übernommen, der unmittel-
bar auf eine Sabotage-Meldergruppe wirkt.
Angebot und Lieferung
gemäß unseren Verkaufs-
und Lieferbedingungen
2

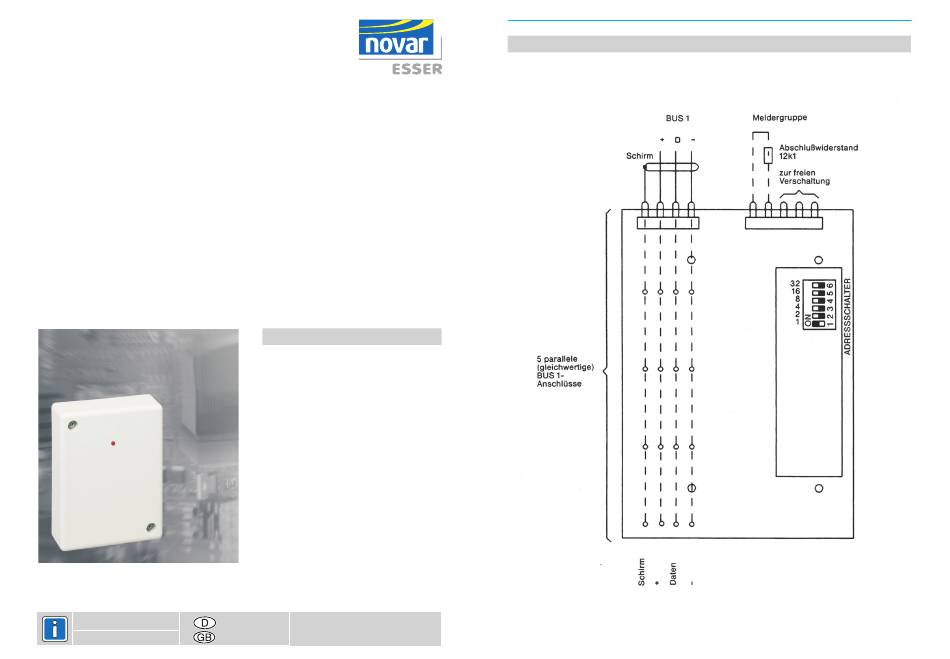

2. Anschlußplan
Montage-Anschluß-Anleitung Verteiler-Modul BUS-1
Werbung
Verwandte Anleitungen für Novar 010116
Inhaltszusammenfassung für Novar 010116
- Seite 1 2. Anschlußplan Montage - Anschluss-Anleitung Verteiler-Modul BUS-1 Art.-Nr. 010116 1. Allgemeines Das Verteiler-Modul 010116 ermöglicht den sternförmigen Anschluß mehrerer BUS 1- Leitungen an einem Verteilerpunkt. Hierbei stehen ein BUS 1-Eingang und 4 Ausgänge zur Verfügung. Als zusätzliche Option ist eine Differential- Meldergruppe (Abschlußwiderstand 12k1)
- Seite 2 Abschirmungsanschluß möglichst kurz ausgeführt wird, da ansonsten die Gefahr eines unbeab- sichtigten Kurzschlusses besteht. Hinweis: Die BUS-Anschlußtechnik arbeitet ohne Abschlußwiderstand. Das heißt, am letzten Modul der BUS-Leitung oder einer Stichleitung ist kein Abschlußwiderstand erforderlich. Novar GmbH Johannes-Mauthe-Str. 14 D-72458 Albstadt...
- Seite 3 (wiring) Distributor module BUS-1 Item-No. 010116 1. General The distributor module 010116 allows star- shaped connection of a number of BUS-1 5 parallel lines at one distribution point. It provides one BUS-1 BUS -1 input and four outputs.
- Seite 4 Note BUS-1 connection technology operates without end of line resistor. This means that no end of line resistor may be installed at the last user of the BUS-1 line or a stub line. Novar GmbH Johannes-Mauthe-Str. 14 D-72458 Albstadt...
