FDV

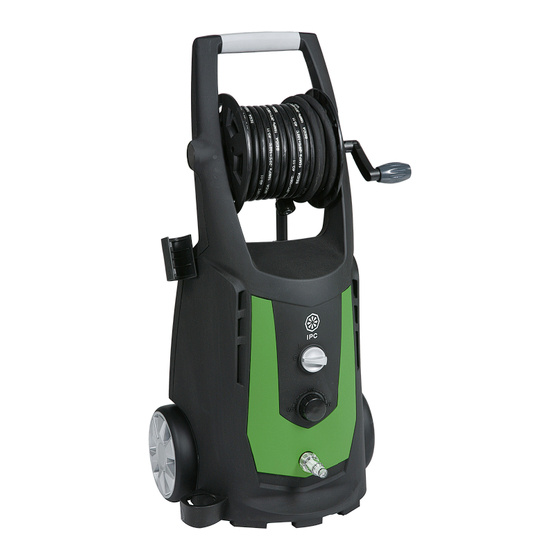

PW-C23 I 1508 A-M Pluss
Art.nr.: 146035
EAN: 7050481460353
EN AV DE BÄSTA MODELLERNA FÖR PRIVAT BRUK
PW-C23 modell 1508 A-M Pluss är en av de bästa modellerna för privat bruk. Maskinen kan
anslutas till ett standarduttag med 16 A C- eller D-säkring. Maskinen för dig som fokuserar på
kvalitet i kombination med styrka. Med 150 bar och 500 liter/timme lämpar sig den här maskinen
för de allra tuffaste rengöringsuppgifterna. Den höga vattenmängden innebär att modellen är
oerhört effektiv. Förstklassig högtryckspump av aluminium med pumpöverdel av aluminium. Den
har gummihandtag och stora hjul, vilket gör den enkel att förflytta över alla ytor.
Högtryckstvätten har gott om lagringsutrymme för utrustningen. Den levereras med två
integrerade tvättmedelstankar och mängder av justeringsmöjligheter. För att applicera tvättmedel
skjuter man Högtrycksmunstycken framåt. Högtryckstvätten har en automatisk start/stopp-
funktion på högtryckspistolen och ett maxtryck på 150 bar. Högtryckspumpens stängda
oljesmörjningssystem gör den helt underhållSFri. Tack vare dess enkla konstruktion är den också
extremt tillförlitlig.
PW-C23 modell 1508 AO-M Pluss har en elektrisk induktionsmotor som är luftkyld och försedd
med överbelastningsskydd.
Levereras färdig att användas, med en 12 meter lång fiberförstärkt högtrycksslang, integrerad
slangvinda, spollans med kombidysa, turbodysa, vattenanslutning med vattenfilter och
rengöringsnål för Högtrycksmunstycken.
Turbodysan fördubblar den faktiska tvätteffekten.
PRODUKTFÖRDELAR
Kraftfull och mångsidig semi-professionell modell
En 12 meter lång stålförstärkt och flexibel högtrycksslang
Integrerad robust och praktisk slangvinda
Tvättmedel appliceras via spolansen
Dubbla integrerade tvättmedelstankar
Dubbla vattenfilter, vilket ger extra säkerhet
Lätt att transportera – stora gummibelagda hjul
M22-kopplingar av metall på båda lansarna (professionell utrustning)
Axial högtryckspump av aluminium
Pumptopp av aluminium
Mycket tystgående motor
Mycket servicevänlig
Automatisk start/stopp-funktion
Praktisk tillbehörshållare
Maskinen är redo att användas
Brett utbud av tillbehör
Teknisk data
Spänning:
230 /16A V-Amp
Mått:
38 X 33 X 84 cm
Foma Norge AS
