2.

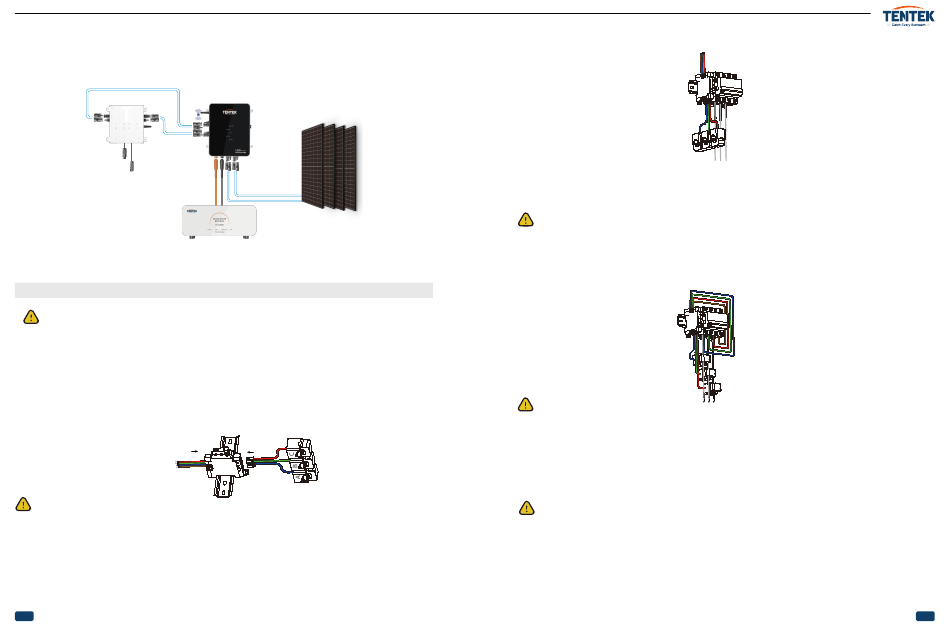

Anschluss der Solarmodule: Verbinden Sie die männlichen und weiblichen Kabel der Solarmodule mit den
entsprechenden Eingangsanschlüssen des Controllers. Stellen Sie sicher, dass die Stecker sicher befestigt sind, um ein
versehentliches Trennen zu verhindern.
800W Inverter
48V oder 51.2V Batterie
Step 6: Energymeter (EM) und Netzanschluss (optional）
Warnung：Bei der Montage besteht die Gefahr eines Stromschlags durch unsachgemäße Handhabung.
Vor der Installation im Verteilerschrank stellen Sie bitte sicher, dass der Hauptschalter abgeschaltet ist, damit die
Kabel nicht spannungsführend sind.
1. Anschluss des Energiemonitors (EM)
Vergewissern Sie sich anhand der folgenden Abbildungen, dass die Stromkabel und die drei Messklemmen korrekt an den
jeweiligen Phasen angeschlossen sind. Gewöhnlich haben dreiphasige Zähler die Phasen A, B & C.
Anmerkung:
Normalerweise wird der EM mit drei Phasen und einem Neutralleiter verwendet. Wenn Sie den Strom nur von einer
Phase messen wollen, müssen Sie die entsprechende Messklemme an die gewünschte Leitung anbringen und das
entsprechende Stromkabel mit dieser Phase und dem Neutralleiter verbinden.
2. Installation des Energiemonitors (EM)
Schritt 1: Wählen Sie anhand der folgenden Abbildung einen geeigneten Montageort. Setzen Sie den EM auf eine Schiene
und verriegeln Sie die untere Verriegelung.
11
TENTEK Universal EMS Controller 1.6kW
4 x Solarmodul je 400-450W
(je 2 parallel geschaltet)
A
Schritt B:
Schließen Sie jeden Leiter an das passende, zählerseitige Hauptversorgungskabel an und stellen Sie sicher, dass
die Messklemme-A an das Phase A-Kabel, die Messklemme-B das Phase B-Kabel usw. angebracht wird. Gleichzeitig muss
sichergestellt werden, dass die Richtung des Pfeils auf der Messklemme mit der Richtung des Hauptstroms übereinstimmt.
Achtung:
Die Richtung des Messklemmen ist von Phase 1 zu Phase 3 und die entsprechende Messrichtung ist von der Netzseite zur
Zählerseite.
Schritt C：
Befestigen Sie die drei Stromversorgungskabel am EM entsprechend der Phasen A, B und C des Stromzählers.
Achtung:
Eine falsche Installation oder falscher Anschluss der Stromkabel zum EM kann zu einer Beschädigung des Geräts oder einer
fehlerhaften Datenerfassung führen.
Schritt D:
Sobald alle Messklemmen und Kabel installiert sind, muss die gesamte Installation nochmals überprüft werden.
Überprüfen Sie alle Stromklemmen, Leitungen und Anschlüsse. Schalten Sie im Anschluss den Hauptstrom, welchen Sie
zuvor ausgeschaltet haben, wieder ein.
Achtung:
1.Stellen Sie sicher, dass am AC-Eingang des Energiemonitors eine reine Sinuswelle anliegt. Bitte verwenden Sie den EM
nicht, um die von einem DC-AC-Wechselrichter umgewandelte AC-Leistung zu messen, sofern Sie nicht sicherstellen
können, dass der DC-AC-Wechselrichters eine reine Sinuswelle ausgibt.
2. Die Last sollte die Nennleistung nicht überschreiten.
3. Stellen Sie sicher, dass alle Kabel richtig angeschlossen sind.
NA BC
C
B
A
B
C
12
